Relaisfunktion
Das Kesselrelais kann verwendet werden, um entweder ein EIN-
Signal an einen Wärmeerzeuger zu senden oder ein
motorbetriebenes Zweiwege-Zonenventil (das in der Vorlaufleitung
zum Verteiler der Fußbodenheizung positioniert ist) zu öffnen. Wenn
das Relais zum Öffnen eines Zonenventils verwendet wird, sollten die
potenzialfreien Hilfskontakte am Ventil (wenn vorhanden) zum
Betreiben der Heizquelle verwendet werden.
Das Kesselrelais kann auch verwendet werden, um Bedarf an ein
externes Gerät zu senden. Zusätzliche Kontakte (wenn vorhanden)
an dem externen Gerät sollten verwendet werden, um die Heizquelle
zu betreiben.
Der Kessel wird aktiviert, wenn das Relais geschlossen ist.
Heizen/Kühlen (erfordert
Kommunikationsmodul)
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
Achtung!
Wenn im System mehr als ein Regelmodul zur Verfügung
steht und die Umwälzpumpe in den Installateureinst.
auf Gemeinsam eingestellt ist. Die Klemme an den
anderen Regelmodulen kann für das Heiz-/Kühl-
Ausgangssignal verwendet werden.
HINWEIS!
Für diesen Anschluss ist ein potenzialfreier Eingang in
der Komponente für die Wärme-/Kälteproduktion
erforderlich.
HINWEIS!
Diese Relaisfunktion erfordert ein Kommunikationsmodul
und muss während der Erstkonfiguration in den
Installateureinst. oder im Menü Systemeinstellungen
eingerichtet werden.
HINWEIS!
Stellen Sie in Systemen mit Kommunikationsmodul
sicher, dass das Regelmodul, Relais 2 (Kessel), auf den
Modus Heiz-/Kühl-Umschaltung in den
Installateureinst. und dass im System Kühlung
verfügbar ist.
1. Stellen Sie sicher, dass die Stromversorgung zum Neben-
Regelmodul und zum Heiz-/Kühlrelais unterbrochen ist.
2. Entfernen Sie die Schrauben und öffnen Sie die Abdeckung des
Fachs für die optionalen Anschlüsse.
34 | Uponor Smatrix Base Pulse
WD0000005
| Montage- und Bedienungsanleitung
3. Ziehen Sie das Kabel zum/vom Heiz-/Kühlrelais durch die
Kabelführung.

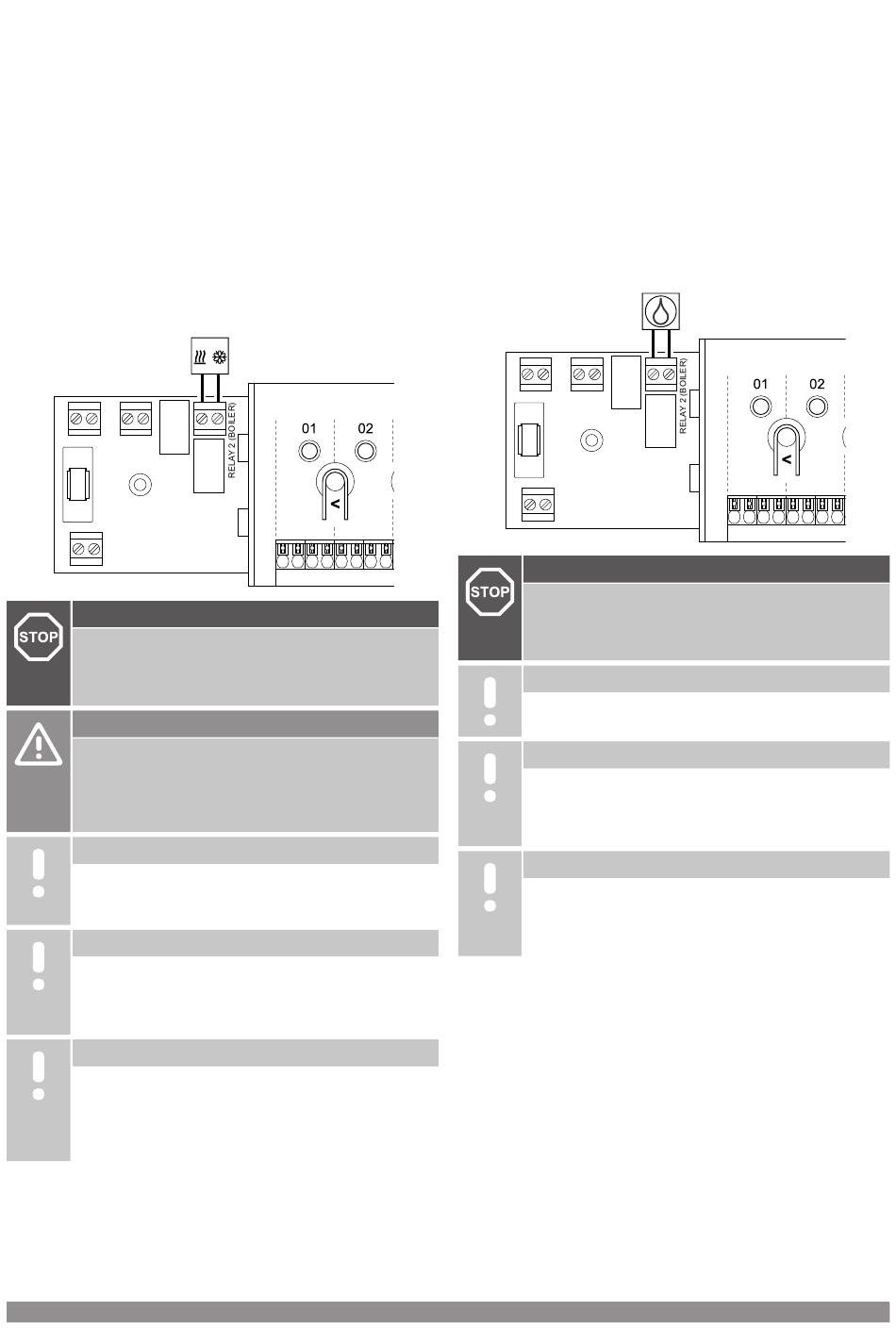

4. Verbinden Sie das Heiz-/Kühlrelais mit dem Anschluss mit der
Kennzeichnung Relay 2 (BOILER).
5. Sichern Sie das Kabel zum/vom Heiz-/Kühlrelais im
Schaltschrank mit einer Kabelschelle.
6. Schließen Sie den Deckel des optionalen Anschlussfachs und
sichern Sie ihn.
Relaisfunktion
Die Heizung wird bei geöffnetem Relais und die Kühlung bei
geschlossenem Relais aktiviert.
Entfeuchter (erfordert Kommunikationsmodul)
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
HINWEIS!
Für diesen Anschluss ist ein potenzialfreier Eingang im
Entfeuchter erforderlich.
HINWEIS!
Diese Relaisfunktion erfordert ein Kommunikationsmodul
und muss während der Erstkonfiguration in den
Installateureinst. oder im Menü Systemeinstellungen
eingerichtet werden.
HINWEIS!
Stellen Sie in Systemen mit Kommunikationsmodul
sicher, dass das Regelmodul, Relais 2 (Boiler), auf den
Modus Entfeuchter in den Installateureinst. festgelegt
ist..
1. Stellen Sie sicher, dass die Stromversorgung zum Regelmodul
und zum Entfeuchter unterbrochen ist.
2. Entfernen Sie die Schrauben und öffnen Sie die Abdeckung des
Fachs für die optionalen Anschlüsse.
3. Ziehen Sie das Kabel über die Kabelführung vom/zum
Entfeuchter.
4. Schließen Sie den Entfeuchter an den Anschluss mit der
Kennzeichnung Relay 2 (BOILER) an.
5. Sichern Sie das Kabel zum/vom Entfeuchter im Schaltschrank
mit einer Kabelschelle.
6. Schließen Sie den Deckel des optionalen Anschlussfachs und
sichern Sie ihn.
WD0000008
