Uponor Smatrix Base T-146
2

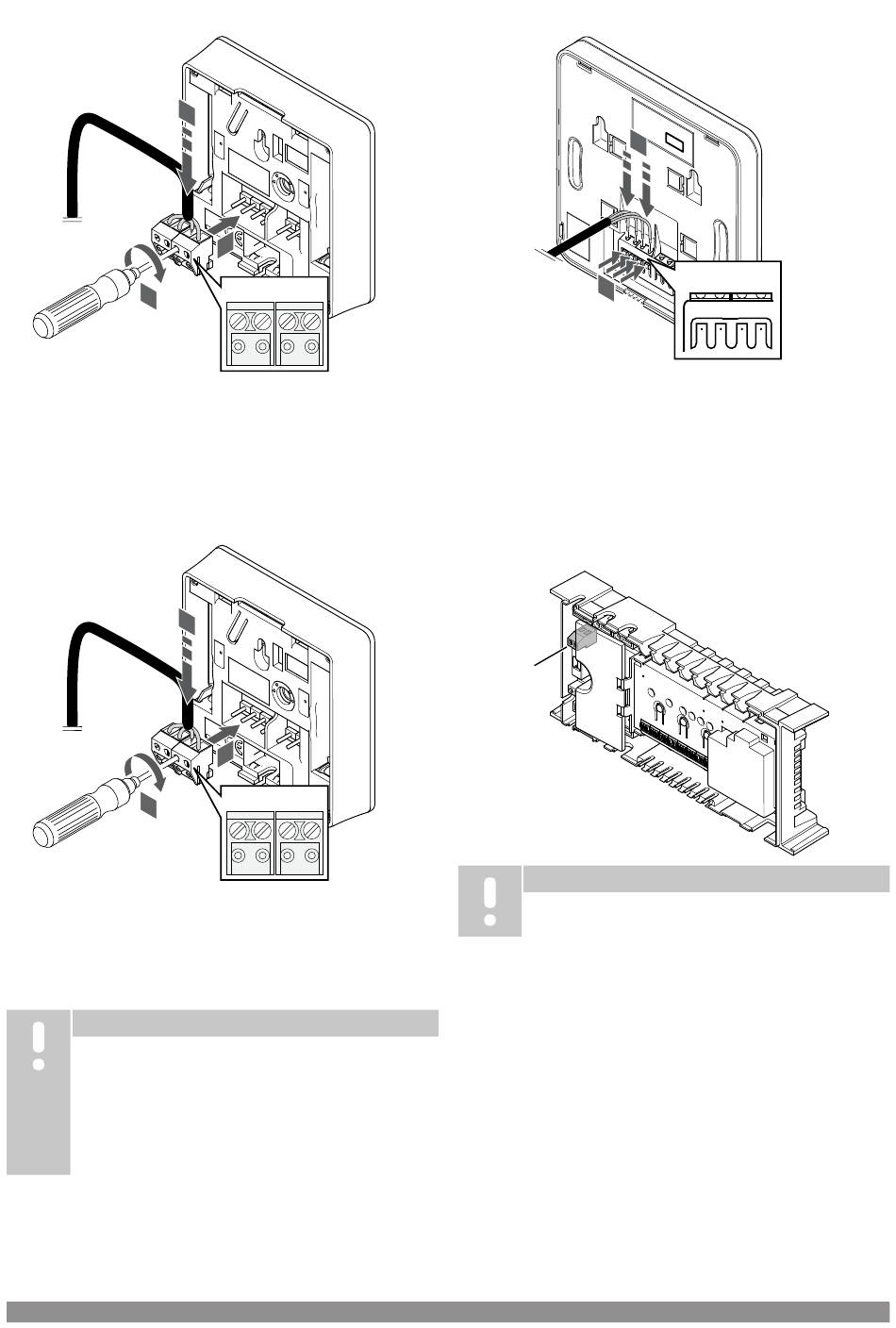

1. Die vier Leiter in die abnehmbaren Anschlüsse mit den
Kennzeichnungen (A,B, + und -) am Raumfühler einführen.
2. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
3. Die Anschlüsse mit den Eingangsstiften am Raumfühler
verbinden.
Uponor Smatrix Base T-148
2
1. Die vier Leiter in die abnehmbaren Anschlüsse mit den
Kennzeichnungen (A,B, + und -) am Raumfühler einführen.
2. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
3. Die Anschlüsse mit den Eingangsstiften am Raumfühler
verbinden.
HINWEIS!
Der Raumfühler wird hochgefahren, wenn er an das
Regelmodul angeschlossen ist und das Regelmodul an
Wechselstrom angeschlossen ist.
Nach dem Einschalten des Raumfühlers müssen
möglicherweise Uhrzeit und Datum eingestellt werden.
Diese Einstellung kann später in den
Raumfühlereinstellungen abgerufen werden.
30 | Uponor Smatrix Base Pulse
1
3
A B + -
1
3
A B + -
| Montage- und Bedienungsanleitung
Uponor Smatrix Base T-149
SI0000036
1. Drücken Sie die Tasten an der Anschlussklemme auf der
Rückseite des Raumfühlers.
2. Während Sie die Tasten gedrückt halten, führen Sie jedes der
vier Kabel in die Anschlussklemme am Raumfühler ein (markiert
mit A, B, + oder -).
5.9 Anschließen des GPI
Einganges an den Regelmodul
GPI
HINWEIS!
SI0000036
Wenn mehr als ein Regelmodul im System verfügbar ist,
wird der Eingang am Master-Regelmodul benutzt.
Das Regelmodul ist mit einer Mehrzweckeingangs (GPI)-
Anschlussklemme ausgestattet. Legen Sie die Art des zu
erwartenden Eingangssignals fest.
Wenn das Signal geschlossen ist, wird die Funktion aktiviert.
2
A B + -
1
SI0000030
CD0000007
