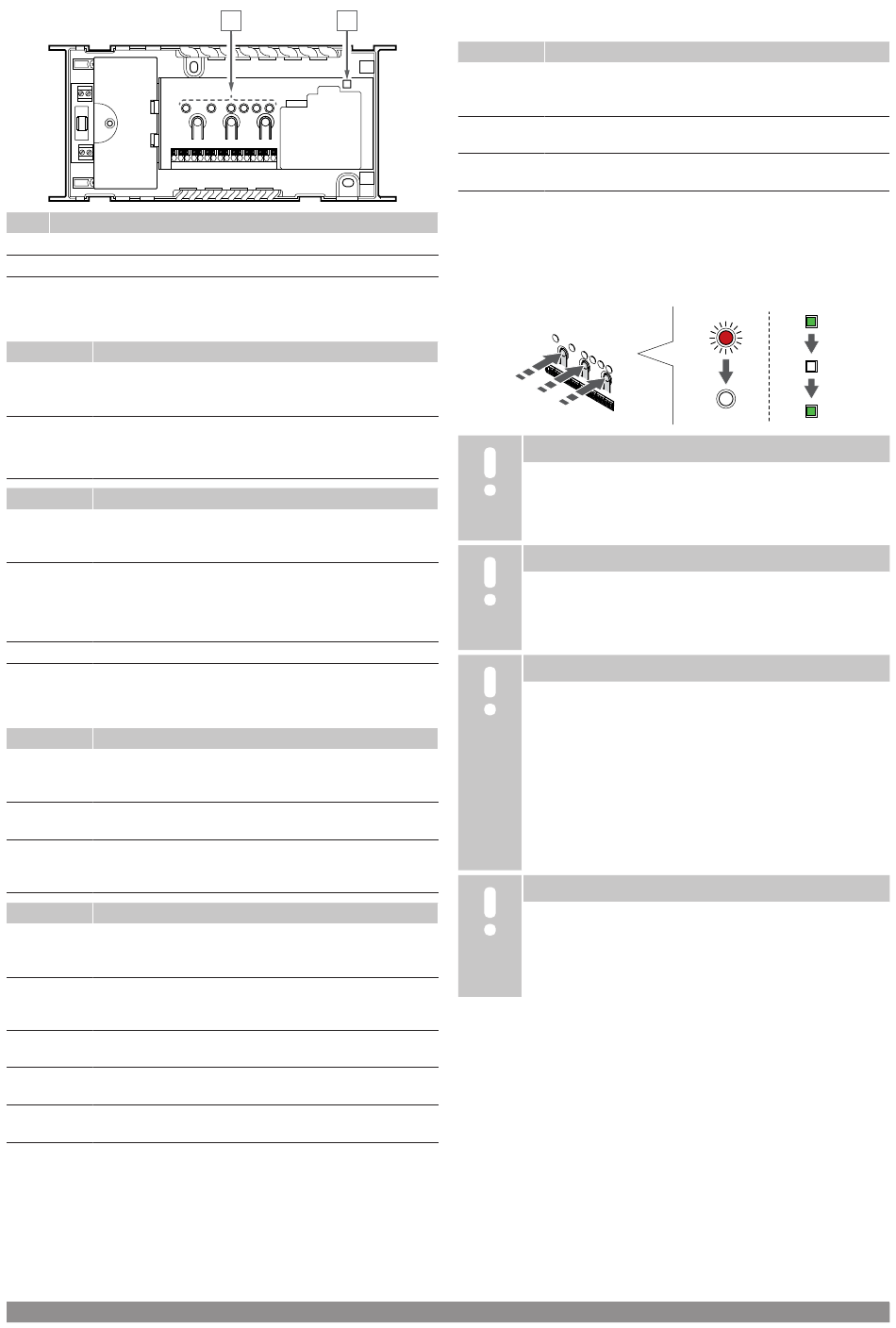

Pos. Kurztext
A Netz-LED
B Kanal-LEDs
Betriebsmodus
Netz-LED Status
Grün, Regelmodul ist eingeschaltet
durchgehen
d
Rot, Es ist ein Problem aufgetreten, etwa
blinkend
• Verlust der Funkübertragung von einem Raumfühler
während eines Zeitraums von über 1 Stunden
Kanal-LED Status
Rot, Aktivierter Thermoantrieb
durchgehen
d
Rot, • Kanal bereit für Aktivierung
blinkend
• Raumfühler-Kommunikationsfehler
• Sabotagealarm (Raumfühler für öffentliche
Bereiche)
Aus Kein Heiz- oder Kühlbedarf

Zuordnungsmodus

Netz-LED Status
Rot, Das Regelmodul befindet sich im Raumfühler-
durchgehen Zuordnungsmodus
d
Rot, Wählschalter zeigt auf den Systemgerätekanal
blinkend
Rot, Das Regelmodul befindet sich im Systemgeräte-
langsam Zuordnungsmodus
blinkend
Kanal-LED Status
Rot, Raumfühler zugeordnet, aber mit Verbindungsfehlern
durchgehen
d
Grün, Raumfühler zugeordnet und Verbindung OK
durchgehen
d
Rot, Wählschalter zeigt auf Kanal
blinkend
Grün, Kanal zur Registrierung ausgewählt
blinkend
Aus Wählschalter zeigt nicht auf den Kanal und ist nicht
registriert
66 | Uponor Smatrix Base Pulse
B A
| Montage- und Bedienungsanleitung
Erzwungener Modus
Kanal-LED Status
Rot, Aktivierter Thermoantrieb
durchgehen
d
Rot, Wählschalter zeigt auf Kanal
blinkend
Aus Wählschalter zeigt nicht auf den Kanal und ist nicht
aktiviert
CD0000117
10.6 Rücksetzen des
Regelmoduls
10 s
HINWEIS!
Stellen Sie sicher, dass das Regelmodul im
Betriebsmodus steht. Wenn es im Zuordnungs- oder
erzwungenen Modus steht, drücken Sie OK ca.
5 Sekunden lang oder bis die LEDs erlöschen.
HINWEIS!
Durch das Zurücksetzen des Regelmoduls werden alle
Registrierungsinformationen und -einstellungen aus dem
Regelmodul entfernt. Die Registrierung von Raumfühlern
und Systemgeräten ist erneut erforderlich.
HINWEIS!
Wenn ein zuvor an ein Kommunikationsmodul
angeschlossenes Regelmodul als Neben-Regelmodul
(oder in einem System ohne Kommunikationsmodul)
verwendet werden soll, setzen Sie es durch
Zurücksetzen auf die Werkseinstellungen auf den Status
des Neben-Regelmoduls zurück.
Bestehende Neben-Regelmodule im System müssen
dann entweder auf den Systemgerätekanal 01
zurückgesetzt oder bei einem anderen Master-
Regelmodul registriert werden.
HINWEIS!
Wenn Sie ein Neben-Regelmodul zurücksetzen, müssen
alle anderen Neben-Regelmodule von einem Master-
Regelmodul (Systemgerätekanal 1) abgemeldet werden.
Registrieren Sie die verbleibenden Neben-Regelmodule
erneut beim Master-Regelmodul, wenn Sie fertig sind.
Bei Problemen, wie z. B. fehlerhafter Kanalzuordnung, das
Regelmodul zurücksetzen.
Zurücksetzen des Regelmoduls:
1. Die Tasten <, OK und > gleichzeitig ca. 10 Sekunden lang
drücken, bis die Netz-LED blinkt und die LEDs für alle Kanäle
erlöschen. Alle Parametereinstellungen werden gelöscht und der
Betriebsmodus ist aktiviert.
SI0000177
