Installieren Des Uponor Smatrix Base Raumfühlers Als Systemgerät; Uponor Smatrix Base T-143 - Uponor Smatrix Base Pulse Montage- Und Bedienungsanleitung

7 Installieren des Uponor Smatrix Base
Raumfühlers als Systemgerät

7.1 Uponor Smatrix Base T-143

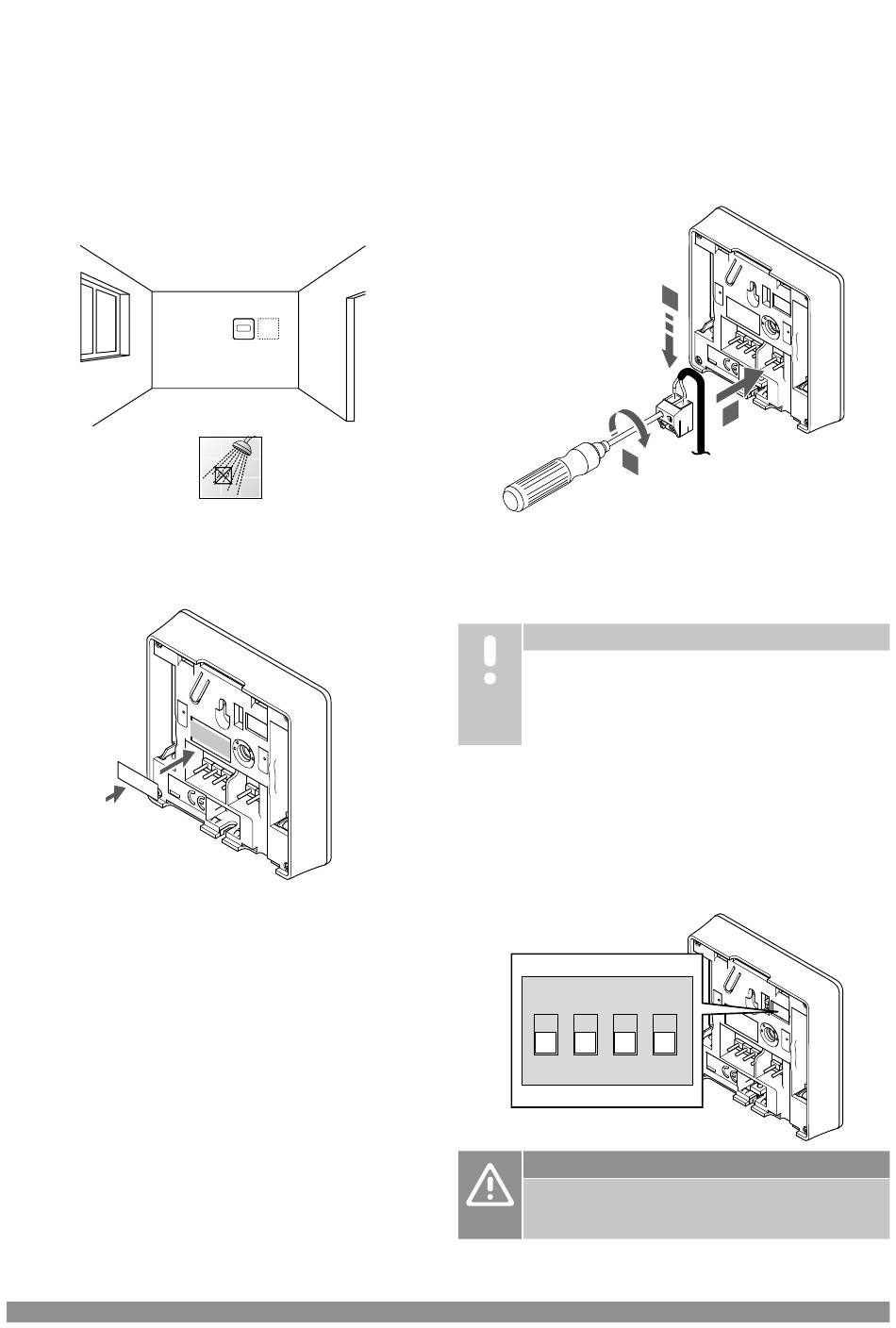

Platzierung des Raumfühlers
• Stellen Sie sicher, dass der Raumfühler vor Feuchtigkeitsquellen
und Spritzwasser geschützt angebracht wird (IP20).
Kennzeichnung des Raumfühlers
# 0
1
# 0
1
Markieren Sie die Raumfühler, wo angebracht, mit den Nummern der
zu regelnden Kanäle, z. B. Nr. S02, Nr. S03.
Wenn externer Fühler oder ein Eingangssignal verbunden sind,
machen Sie ggf. Angaben zum Fühlertyp.
Verfügbare Raumfühler- und Fühler-/Eingangssignal-Kombinationen:
• Außentemperatur
• Vorlauftemperaturfühler für umschaltbare Heiz-/Kühlfunktion
• Normal-/ECO-Umschaltfunktion
• Umschaltbare Heiz-/Kühlfunktion
Anschließen des externen Fühlers oder des
Eingangssignals an den Raumfühler
SD0000014
1. Die beiden Adern des Fühlerkabels/Eingangs (nicht gepolt) in
die abnehmbare Klemme einführen.
2. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
3. Die Klemme auf die Eingangsstifte am Raumfühler stecken.
HINWEIS!
Zur genauen Temperaturmessung: Bringen Sie den
Außenfühler an der Nordseite des Gebäudes an, wo er
keiner direkten Sonneneinstrahlung ausgesetzt ist.
Bringen Sie ihn nicht in der Nähe von Türen, Fenstern
oder Luftauslässen an.
Bei Verwendung als Systemgerät wird der externe Fühleranschluss
für den Anschluss eines Außentemperaturfühlers, eines
Vorlauftemperaturfühlers für Heiz-/Kühlschalter (erfordert ein
Kommunikationsmodul), eines Heizkühlschalters oder eines Normal-/
ECO-Schalters verwendet. Verwenden Sie die DIP-Schalter am
Raumfühler, um den Funktionsmodus auszuwählen.
SI0000134
DIP-Schalter
ON
1 2 3 4
Achtung!
Wenn mehr als ein Regelmodul im System verfügbar ist,
müssen Systemgeräte dem Master-Regelmodul
zugeordnet werden.
