Installieren Eines Weiteren Uponor Smatrix Regelmoduls Im System; Vorbereitung; Anschließen Eines Weiteren Regelmoduls - Uponor Smatrix Base Pulse Montage- Und Bedienungsanleitung

8 Installieren eines weiteren Uponor
Smatrix Regelmoduls im System

8.1 Vorbereitung

HINWEIS!
Das Regelmodul schaltet nach etwa 10 Minuten
Inaktivität ab und kehrt zum Normalbetrieb zurück. Die
Schaltuhr wird zurückgesetzt, wenn eine Taste gedrückt
wird oder ein Gerät registriert wurde.
HINWEIS!
Neben-Regelmodule können nur beim Master-
Regelmodul registriert werden.
HINWEIS!
Wenn ein zuvor an ein Kommunikationsmodul
angeschlossenes Regelmodul als Neben-Regelmodul
(oder in einem System ohne Kommunikationsmodul)
verwendet werden soll, setzen Sie es durch
Zurücksetzen auf die Werkseinstellungen auf den Status
des Neben-Regelmoduls zurück.
Bestehende Neben-Regelmodule im System müssen
dann entweder auf den Systemgerätekanal 01
zurückgesetzt oder bei einem anderen Master-
Regelmodul registriert werden.
Mehrere Uponor Smatrix Regelmodule können miteinander
verbunden werden, indem ein Regelmodul als Master und der Rest
als Neben-Regelmodule zugewiesen wird.
Das Master-Regelmodul wird zugewiesen, indem es an das
Kommunikationsmodul angeschlossen wird (nur ein Regelmodul
kann als Master im System festgelegt werden), und es kann bis zu
drei Neben-Regelmodule steuern. Neben-Regelmodule werden bei
der Registrierung (gemäß der Reihenfolge) dem Master-Regelmodul
zugewiesen.
• Stellen Sie sicher, dass alle Regelmodule mit Strom versorgt
werden und dass pro Regelmodul mindestens ein Raumfühler
registriert ist.
• Stellen Sie den Zugriff auf alle Regelmodule sicher, bevor Sie
den Registrierungsvorgang starten.
• Weisen Sie den Regelmodulen Rollen als Master-/Neben-
Regelmodule zu, indem Sie das Kommunikationsmodul mit dem
Master-Regelmodul verbinden.
• Stellen Sie sicher, dass sich die Neben-Regelmodule innerhalb
des Funkbereichs des Master-Regelmoduls befinden.
8.2 Anschließen eines weiteren
Regelmoduls
Achtung!
Achten Sie darauf, dass das Regelmodul an einen
System-Busanschluss (einen der Anschlüsse ganz
rechts) am Regelmodul angeschlossen ist. Andernfalls
können die Regelmodule nicht miteinander
kommunizieren.
HINWEIS!
In einem System können bis zu vier Uponor Smatrix
Regelmodule angeschlossen werden.
Uponor Smatrix Regelmodule können miteinander über
Weiterschaltung, Direktverbindung oder Sterntopologie verbunden
werden (das Stern-Modul kann verwendet werden). Ein Stern-Modul
kann nicht für mehrere Bustypen gleichzeitig verwendet werden. Das
heißt, ein Raumfühler kann nicht an ein Stern-Modul angeschlossen
werden, das an den Systembus angeschlossen ist, und umgekehrt.

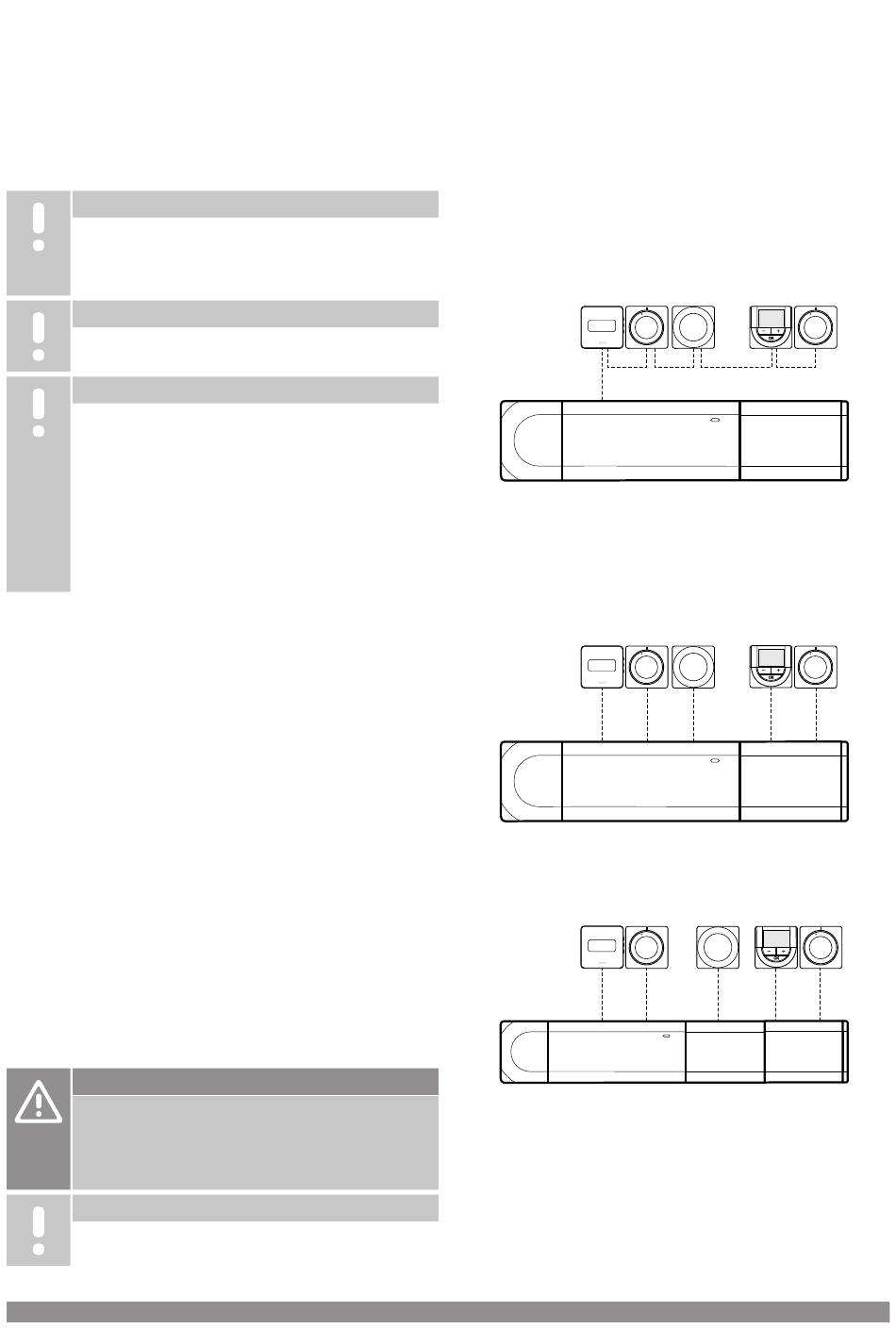

Weiterschaltung
Die Raumfühler des Beispiels sind in Reihe angeschlossen und nur
ein Kabel muss vom Regel- und Slave-Modul (falls vorhanden)
verlegt werden.
Durch dieses Verfahren verringert sich die Länge des im System
benötigten Kabels.
Direktanschluss an Regel- und Slave-Modul
Jeder Raumfühler im Beispiel ist über ein eigenes Kabel an das
Regel- und Slave-Modul (falls vorhanden) angeschlossen.
Anschluss an zusätzliches Stern-Modul
Das Stern-Modul wird über zusätzlich in das System integrierte
Anschlussklemmen an das Regel- und Slave-Modul (falls vorhanden)
angeschlossen. Jeder Raumfühler im Beispiel ist direkt an das Regel-
und Slave-Modul (falls vorhanden) sowie an das Stern-Modul
angeschlossen.
