Netzanschluss Des Regelmoduls (Wechselstrom); Prüfen Der Verkabelung; Schließen Des 230-V-Ac-Fachs; Einschalten Des Schaltmoduls - Uponor Smatrix Base Pulse Montage- Und Bedienungsanleitung

Ventilation (erfordert Kommunikationsmodul)
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
HINWEIS!
Für diesen Anschluss ist ein potenzialfreier Eingang in
der Ventilationseinheit erforderlich.
HINWEIS!
Diese Relaisfunktion erfordert ein Kommunikationsmodul
und muss während der Erstkonfiguration in den
Installateureinst. oder im Menü Systemeinstellungen
eingerichtet werden.
HINWEIS!
Stellen Sie in Systemen mit Kommunikationsmodul
sicher, dass das Regelmodul, Relais 2 (Boiler), auf den
Modus Normal/ECO in den Installateureinst. festgelegt
wurde.
1. Stellen Sie sicher, dass die Stromversorgung zum Regelmodul
und zur Ventilationseinheit unterbrochen ist.
2. Entfernen Sie die Schrauben und öffnen Sie die Abdeckung des
Fachs für die optionalen Anschlüsse.
3. Ziehen Sie das Kabel über die Kabelführung von der/zur
Ventilationseinheit.
4. Schließen Sie die Ventilationseinheit an den Anschluss mit der
Kennzeichnung Relay 2 (BOILER) an.
5. Sichern Sie das Kabel zur/von der Ventilationseinheit im
Schaltschrank mit einer Kabelschelle.
6. Schließen Sie den Deckel des optionalen Anschlussfachs und
sichern Sie ihn.
Relaisfunktion
Das Relais ist geschlossen, wenn das Uponor Smatrix-System auf
ECO eingestellt ist. Die Ventilation muss so eingestellt werden, dass
sie bei geschlossenem Eingang (ECO) langsamer läuft und beim
erneuten Öffnen des Eingangs (Normal) wieder zurückschaltet.
Diese Funktion erfordert ein Kommunikationsmodul und die
Änderung der Einstellung des Relaisausgangs
(Installateureinstellungen) zu Normal/ECO.
36 | Uponor Smatrix Base Pulse
WD0000006
| Montage- und Bedienungsanleitung

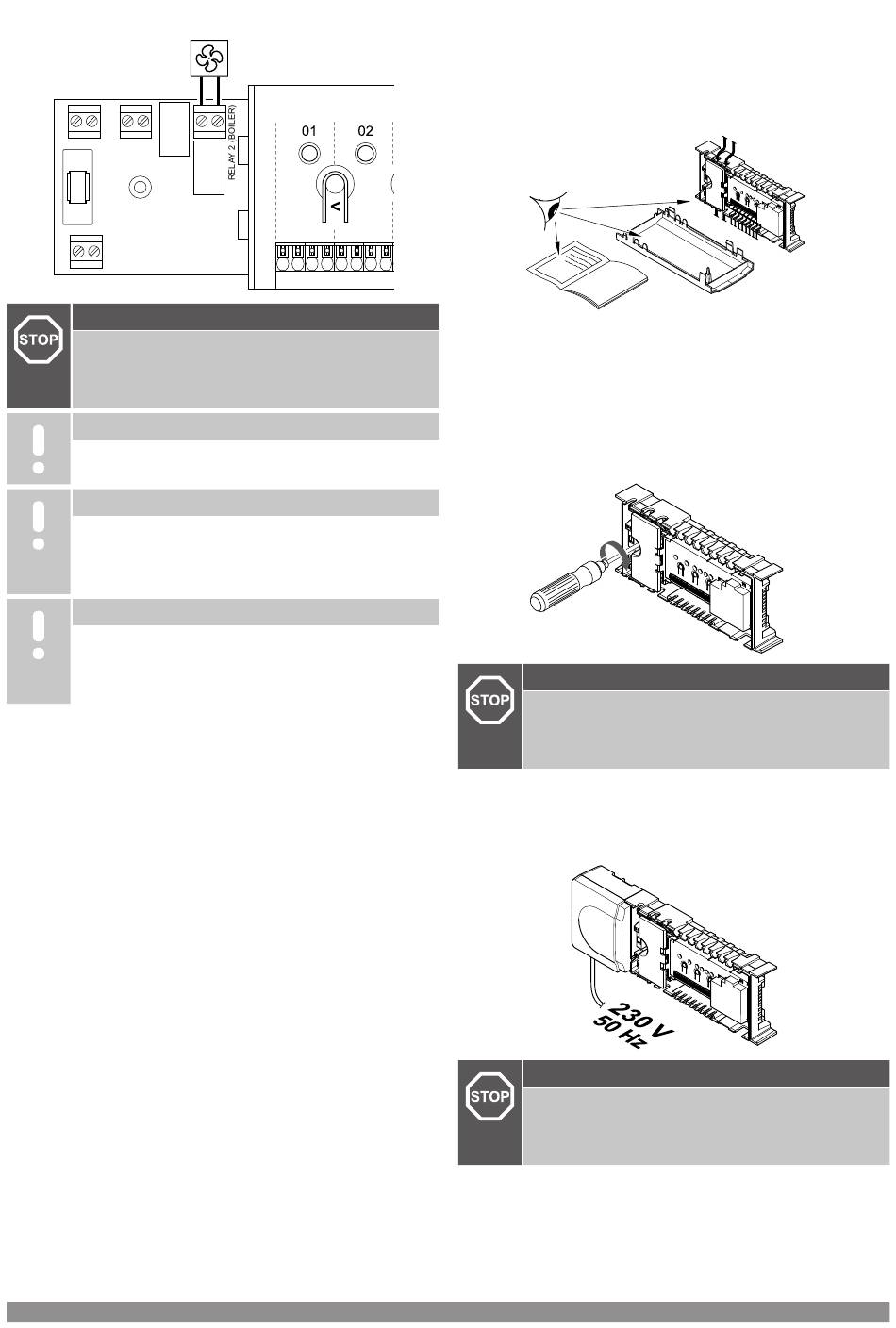

5.11 Netzanschluss des
Regelmoduls (Wechselstrom)
1. Prüfen der Verkabelung
Prüfen Sie, ob die Verkabelung komplett ist und korrekt ausgeführt
wurde:
• Thermoantriebe
• GPI-Anschluss (Heiz-/Kühl-Umschaltung)
• Relaisanschlüsse (Umwälzpumpe)
2. Schließen des 230-V-AC-Fachs
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
Stellen Sie sicher, dass das 230-V-AC-Fach des Regelmoduls
geschlossen und die Befestigungsschraube angezogen ist.

3. Einschalten des Schaltmoduls

Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
Das Kabel an eine 230-V-AC-Steckdose oder, falls vorgeschrieben,
an einer Anschlussdose anschließen.
SI0000037
SI0000038
SI0000039
