Uponor Smatrix Base Pulse Montage- Und Bedienungsanleitung Seite 46

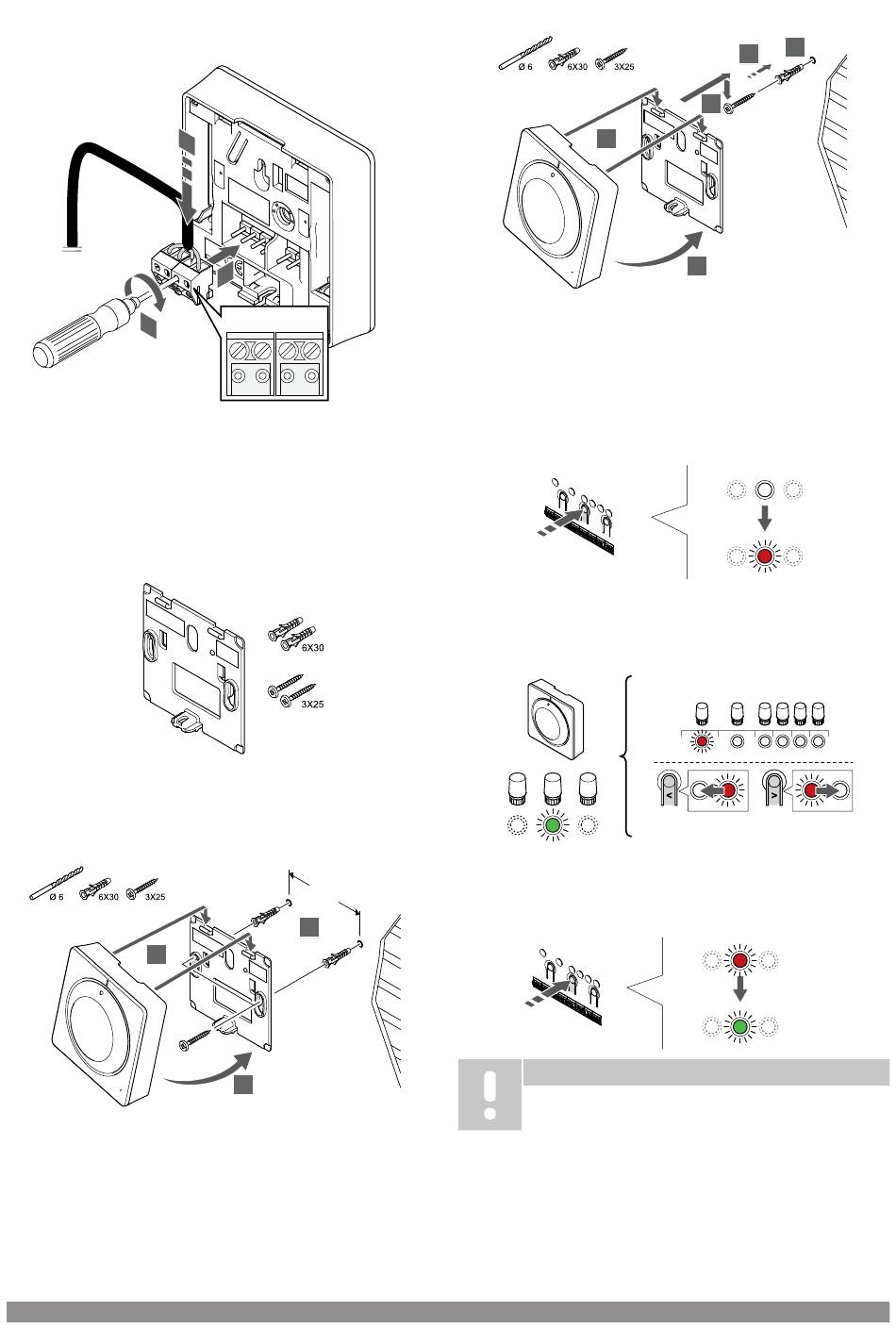

Übertragungskabel an Raumfühler
anschließen
2
1. Die vier Leiter in die abnehmbaren Anschlüsse mit den
Kennzeichnungen (A,B, + und -) am Raumfühler einführen.
2. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
3. Die Anschlüsse mit den Eingangsstiften am Raumfühler
verbinden.
Wandmontage des Raumfühlers
Der Raumfühler wird in einem Satz einschl. Schrauben, Dübeln und
Wandhalter geliefert, wodurch sich unterschiedliche
Anbringungsmöglichkeiten anbieten.
Wandhalter (wird empfohlen)
2
Befestigen Sie den Raumfühler mit der Wandhalterung, Schrauben
und den Dübeln an der Wand.
46 | Uponor Smatrix Base Pulse
1
3
A B + -
6 0
m m
1
3
| Montage- und Bedienungsanleitung
Schraube und Dübel
Befestigen des Raumfühlers an der Wand mit den Schrauben und
Dübeln.
Zuordnung eines Raumfühlers zum
Regelmodul
SI0000036
1. In den Zuornungsmodus gehen
3 s
Halten Sie die Taste OK am Regelmodul, bis die LED für Kanal 1
(oder den ersten nicht registrierten Kanal) rot blinkt.
2. Auswählen eines Kanals
CD0000004
Mit den Tasten < oder > Bewegen Sie die Anzeige (LED blinkt rot) auf
einen gewünschten Kanal.
3. Ausgewählten Kanal aktivieren
HINWEIS!
Empfohlen wird, alle dem Raumfühler zugehörigen
SI0000026
Kanäle gleichzeitig zuzuordnen.
Drücken Sie die Taste OK um den Kanal zur Registrierung zu
wählen. Die LED für den gewählten Kanal fängt an, grün zu blinken.
Wählen Sie alle Kanäle aus, die beim Raumfühler registriert werden
sollen, und fahren Sie mit dem nächsten Schritt fort.
2
5
3
4
1 2 3
1
SI0000025
SI0000065
4 5 6
SI0000068
SI0000071
