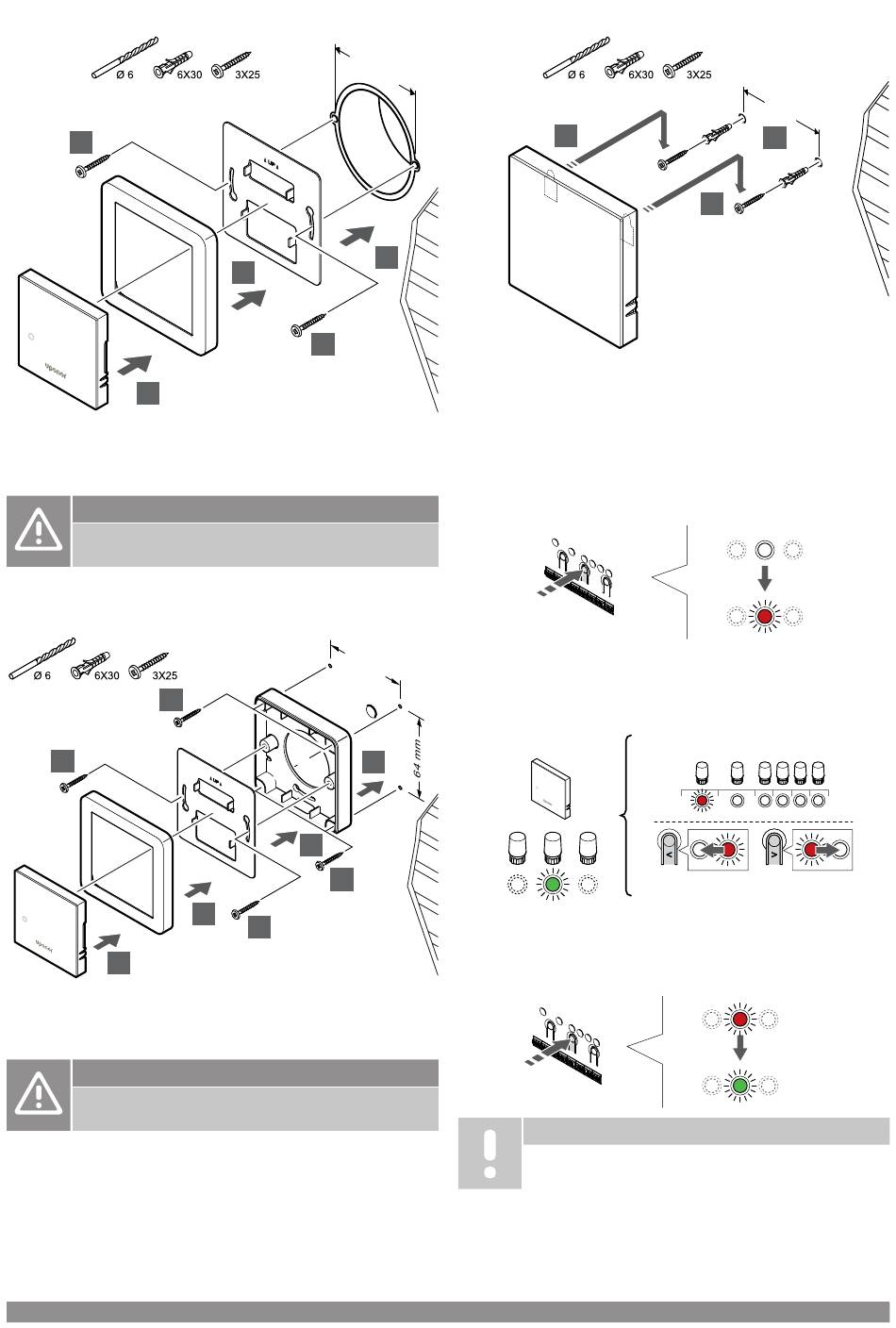

Wandhalter (wird empfohlen)
2
4
Wandrahmen nicht im Lieferprogramm von Uponor enthalten.
Befestigen Sie den Raumfühler mit der Wandhalterung, Schrauben
und den Dübeln an der Wand.
Achtung!
Überdrehen Sie die Schrauben des Wandhalters nicht.
Das Metall könnte sich ansonsten verformen.
Verwenden einer Wandhalterung und eines
Distanzstücks (optional)
2
4
6
Wandrahmen nicht im Lieferprogramm von Uponor enthalten.
Befestigen Sie den Raumfühler mit der Wandhalterung, dem
optionalen Adapter, Schrauben und den Dübeln an der Wand.
Achtung!
Überdrehen Sie die Schrauben des Wandhalters nicht.
Das Metall könnte sich ansonsten verformen.
6 0
3
2
6 4
m m
3
2
5
4
Schraube und Dübel
m m
1
Befestigen des Raumfühlers an der Wand mit den Schrauben und
Dübeln.
SI0000130
Zuordnung eines Raumfühlers zum
Regelmodul
1. In den Zuornungsmodus gehen
3 s
Halten Sie die Taste OK am Regelmodul, bis die LED für Kanal 1
(oder den ersten nicht registrierten Kanal) rot blinkt.
2. Auswählen eines Kanals
1
Mit den Tasten < oder > Bewegen Sie die Anzeige (LED blinkt rot) auf
einen gewünschten Kanal.
3. Ausgewählten Kanal aktivieren
SI0000131
HINWEIS!
Empfohlen wird, alle dem Raumfühler zugehörigen
Kanäle gleichzeitig zuzuordnen.
Drücken Sie die Taste OK um den Kanal zur Registrierung zu
wählen. Die LED für den gewählten Kanal fängt an, grün zu blinken.
Wählen Sie alle Kanäle aus, die beim Raumfühler registriert werden
sollen, und fahren Sie mit dem nächsten Schritt fort.
Uponor Smatrix Base Pulse
3
2
1
| Montage- und Bedienungsanleitung
3 8
m m
1
SI0000132
SI0000065
2 3 4 5 6
