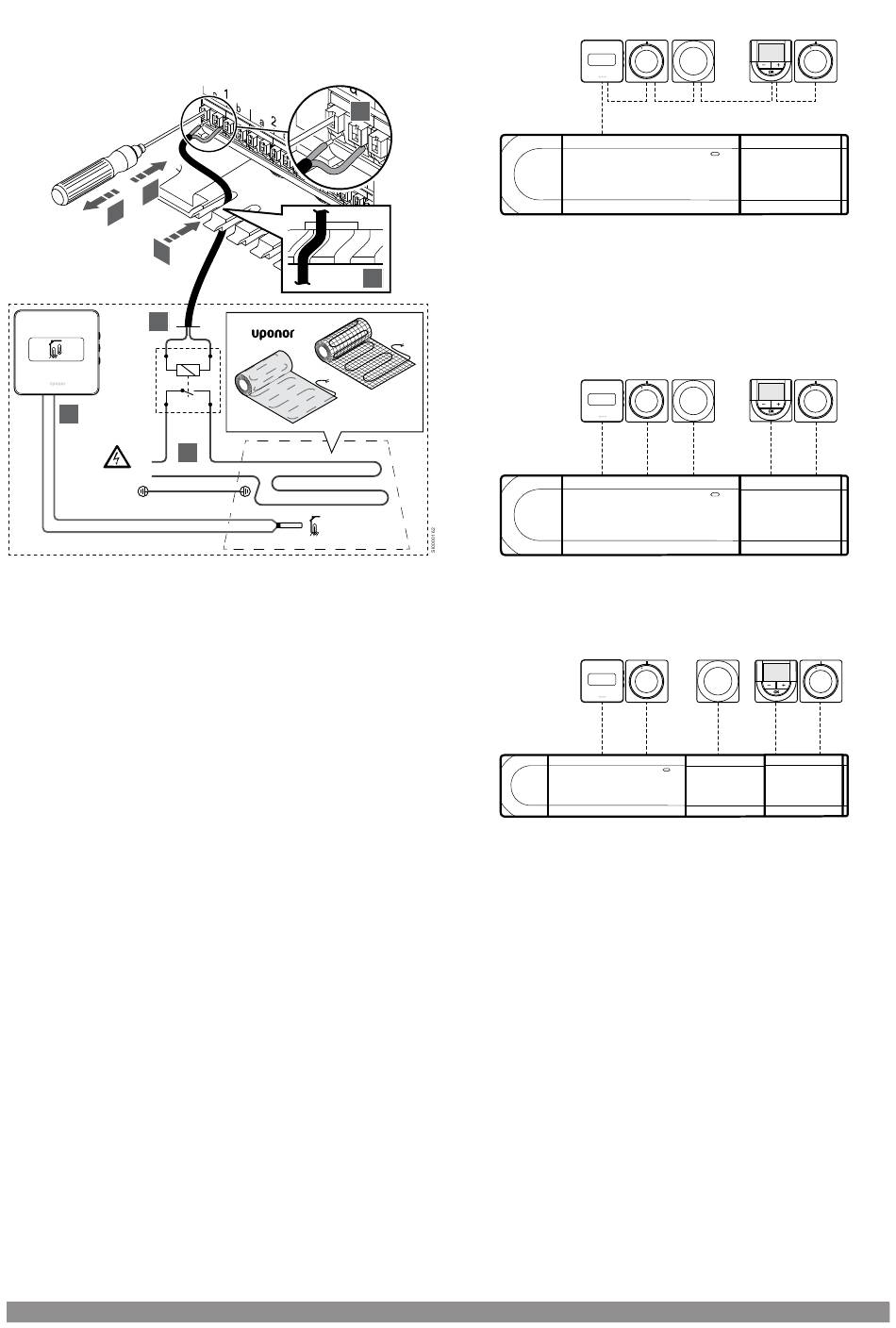

5.7 Anschließen der elektrischen
Fußbodenheizung
4
6
3
2
A1
24V AC
230V
7
L
N
230V~
50Hz
16(4)A
1. Schließen Sie die elektrische Fußbodenheizungsmatte/das
Kabel an ein 24 V AC-Relais an, das für die richtige Last
ausgelegt ist.
• Schließen Sie die Last (L, 230 V) und die elektrische
Fußbodenheizung an einen potenzialfreien Kontakt an.
2. Schließen Sie die 24 V-AC-Kabel (zum Regelmodul) an die
Anschlussklemmen A1 und A2 des Relais an.
3. Führen Sie die Kabel vom Relais durch die Durchführungen
unten am Regelmodulrahmen.
4. Drücken Sie mit einem dünnen Schraubendreher auf die weiße
Taste an der Schnellklemme.
5. Führen Sie ein Kabel in die Schnellklemme ein.
6. Entfernen Sie den Schraubendreher.
7. Installieren Sie einen Bodentemperaturfühler an einem
kompatiblen Raumfühler und stellen Sie den Steuermodus/DIP-
Schalter ein.
• Digitaler Raumfühler: „Raumtemperatur mit externem
Bodentemperaturfühler" (RFT)
• Raumfühler für öffentliche Bereiche: „Raumtemperaturfühler
und Bodentemperaturfühler"
5.8 Anschluss der Raumfühler an
das Regelmodul
Das System basiert auf einem Busübertragungsprotokoll mit
Weiterschaltung, Direktverbindung oder Sterntopologie. So werden
Verdrahtung und Anschluss der Raumfühler und Systemgeräte
erheblich vereinfacht gegenüber dem Anschluss eines einzelnen
Raumfühlers pro Anschlussklemme.
Das breite Spektrum an Verbindungsmöglichkeiten, welches dieses
Kommunikationsprotokoll ermöglicht, kann beliebig systemspezifisch
kombiniert werden.
A2
1

Weiterschaltung

5
Die Raumfühler des Beispiels sind in Reihe angeschlossen und nur
ein Kabel muss vom Regel- und Slave-Modul (falls vorhanden)
verlegt werden.
3
Durch dieses Verfahren verringert sich die Länge des im System
benötigten Kabels.

Direktanschluss an Regel- und Slave-Modul

Jeder Raumfühler im Beispiel ist über ein eigenes Kabel an das
Regel- und Slave-Modul (falls vorhanden) angeschlossen.
Anschluss an zusätzliches Stern-Modul
Das Stern-Modul wird über zusätzlich in das System integrierte
Anschlussklemmen an das Regel- und Slave-Modul (falls vorhanden)
angeschlossen. Jeder Raumfühler im Beispiel ist direkt an das Regel-
und Slave-Modul (falls vorhanden) sowie an das Stern-Modul
angeschlossen.
