Anschluss über Kabel an zusätzliches Stern-
Modul
Das Stern-Modul wird über ein eigenes Kabel an das Regel- und/
oder Slave-Modul (falls vorhanden) und zwei der zusätzlichen
Anschlusspunkte angeschlossen. Jeder Raumfühler im Beispiel wird
direkt an das Stern-Modul (Ausnahme: Weiterschaltung)
angeschlossen.

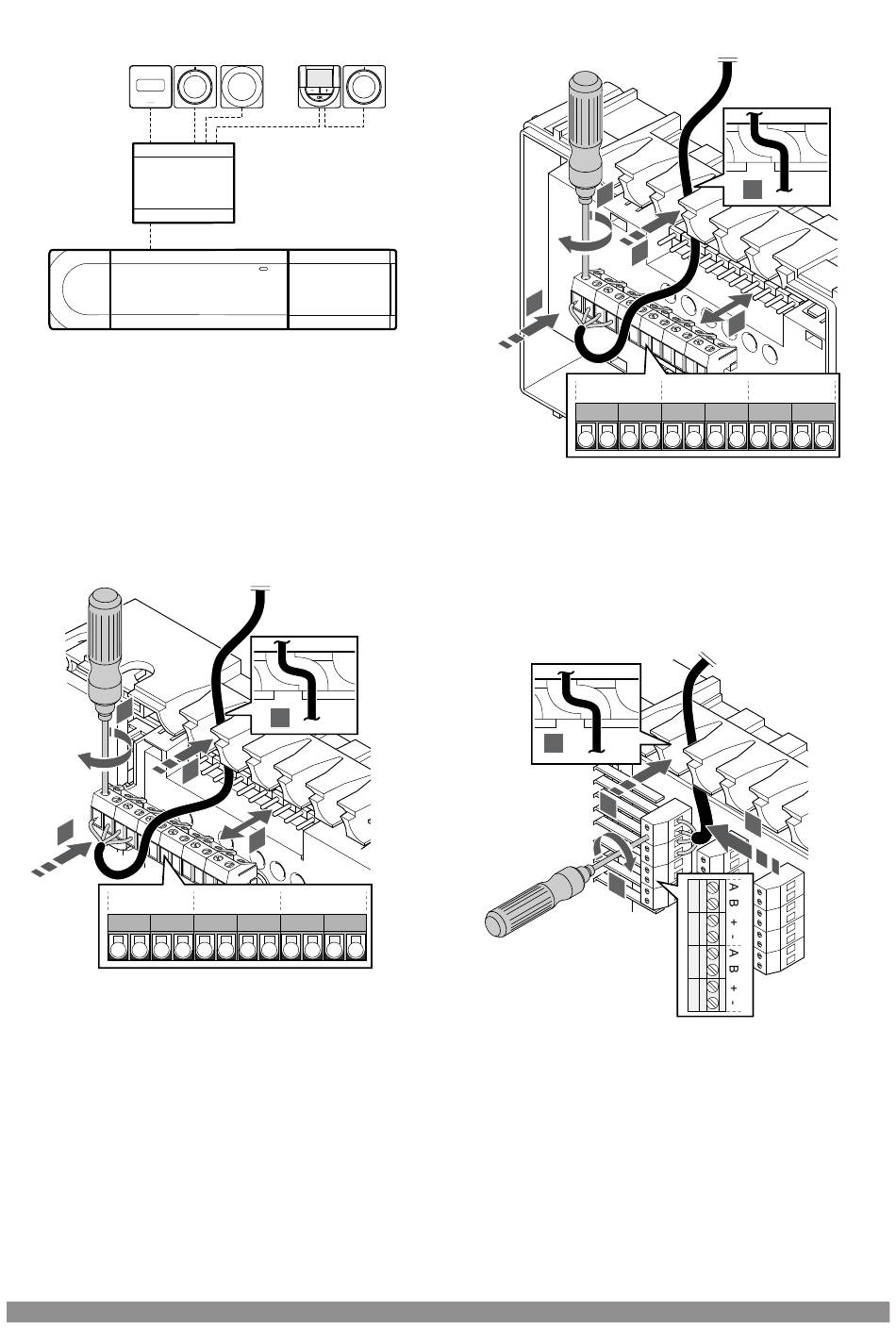

Anschließen des Übertragungskabels
Das Verbindungskabel entweder an das Regelmodul, das Slave-
Modul und/oder optional an das Stern-Modul anschließen.
Anschließen des Übertragungskabels an das
Regelmodul
2
1
A B + -
1. Die Kabel durch die Durchführungen oben am
Regelmodulrahmen verlegen.
2. Die vier Leiter (A, B, + und -) in den Anschluss am Regelmodul
einführen.
3. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
28 | Uponor Smatrix Base Pulse
3
3
1
A B + - A B + -
| Montage- und Bedienungsanleitung
Verbinden des Übertragungskabels mit dem Slave-
Modul
1
SD0000006
1. Die Kabel durch die Durchführungen oben am Slave-Modul-
Rahmen verlegen.
2. Die vier Leiter (A, B, + und -) in den Anschluss am Slave-Modul
einführen.
3. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
Verbinden des Übertragungskabels mit dem Stern-
Modul
1
SI0000034
1. Die Kabel durch die Durchführungen im Stern-Modulrahmen
verlegen.
2. Die vier Leiter (A, B, + und -) in den Anschluss an der
Baugruppe einführen.
3. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
3
2
3
1
A B + - A B + -
1
2
3
A B + -
SI0000035
SI0000033
