Das Display ist ausgeschaltet.
• Das Kabel ist nicht angeschlossen oder ein Leiter ist beschädigt.
• Die Verdrahtung überprüfen.
• Schließen Sie den Raumfühler mit einer kurzen
Busverbindung direkt an den Raumregler an, um die
Funktionalität des Raumfühlers zu überprüfen.
Wenn der Raumregler ordnungsgemäß funktioniert,
überprüfen Sie die vorhandene Verdrahtung (Kabel und
Anschlüsse), bevor Sie die Verdrahtung ersetzen.
Andernfalls ersetzen Sie den Raumfühler.
Das Symbol für einen Verbindungsfehler wird in der
Alarmliste angezeigt
• Das Kabel ist nicht angeschlossen oder ein Leiter ist beschädigt.
• Die Verdrahtung überprüfen.
• Schließen Sie den Raumfühler mit einer kurzen
Busverbindung direkt an den Raumregler an, um die
Funktionalität des Raumfühlers zu überprüfen.
Wenn der Raumregler ordnungsgemäß funktioniert,
überprüfen Sie die vorhandene Verdrahtung (Kabel und
Anschlüsse), bevor Sie die Verdrahtung ersetzen.
Andernfalls ersetzen Sie den Raumfühler.
• Der Raumfühler ist defekt
• Ändern Sie den Temperatur-Sollwert, um den Raumfühler
zum Senden zu zwingen.
• Raumfühler wechseln
Das Symbol für relative Luftfeuchtigkeit wird in der
Alarmliste angezeigt.
HINWEIS!
Die RH-Steuerung ist in der Uponor Smatrix Pulse App
möglich (erfordert Kommunikationsmodul).
• Der Grenzwert für die relative Luftfeuchtigkeit ist erreicht.
• Senken Sie den Wert ab, indem Sie die Lüftung stärker
einstellen oder einen Entfeuchter aktivieren
Das Symbol für den Bodentemperaturfühler wird in
der Alarmliste angezeigt
• Defekter Temperaturfühler
• Die Verbindung des Bodentemperaturfühlers überprüfen.
• Trennen Sie die Verbindung des Temperaturfühlers und
überprüfen Sie ihn mit einem Ohmmeter. Stellen Sie sicher,
dass der Wert mit dem Temperaturfühler-Diagramm
übereinstimmt, siehe Widerstandsdiagramm des externen
Temperaturfühlers, Seite 93
• Falscher Raumfühlersteuermodus oder Temperaturfühler nicht
angeschlossen
• Wählen Sie den richtigen Raumfühlersteuermodus
(Einstellungen-Menü 4).
Das Symbol für den Außentemperaturfühler wird in
der Alarmliste angezeigt
• Defekter Temperaturfühler
• Überprüfen Sie die Verbindung des
Außentemperaturfühlers
• Trennen Sie die Verbindung des Temperaturfühlers und
überprüfen Sie ihn mit einem Ohmmeter. Stellen Sie sicher,
dass der Wert mit dem Temperaturfühler-Diagramm
übereinstimmt, siehe Widerstandsdiagramm des externen
Temperaturfühlers, Seite 93
• Falscher Raumfühlersteuermodus oder Temperaturfühler nicht
angeschlossen
• Wählen Sie den richtigen Raumfühlersteuermodus
(Einstellungen-Menü 4).
Das Symbol für den Innentemperaturfühler wird in
der Alarmliste angezeigt
• Defekter Temperaturfühler
• Kontaktieren Sie den Installateur oder tauschen Sie den
Raumfühler aus
Das Fernfühlersymbol wird in der Alarmliste
angezeigt
• Defekter Temperaturfühler
• Die Verbindung des Fernfühlers überprüfen
• Trennen Sie die Verbindung des Fernfühlers und
überprüfen Sie ihn mit einem Ohmmeter. Stellen Sie sicher,
dass der Wert mit dem Temperaturfühler-Diagramm
übereinstimmt, siehe Widerstandsdiagramm des externen
Temperaturfühlers, Seite 93
• Falscher Raumfühlersteuermodus oder Temperaturfühler nicht
angeschlossen
• Wählen Sie den richtigen Raumfühlersteuermodus
(Einstellungen-Menü 4).

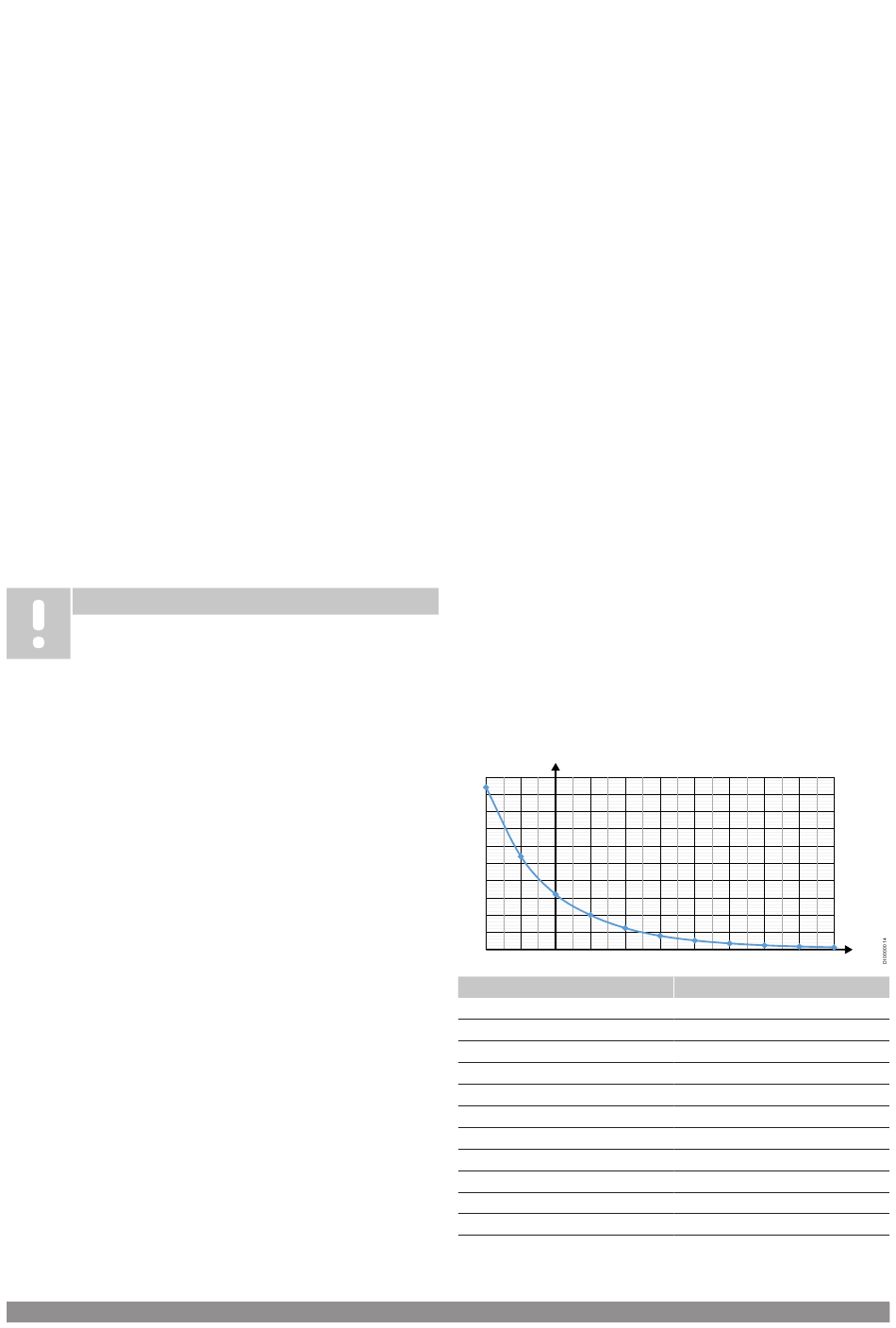

Widerstandsdiagramm des externen
Temperaturfühlers
kΩ
100
90
80
70
60
50
40
30
20
10
0
-20 -10 0 10
Temperatur (°C)
-20
-10
0
10
20
30
40
50
60
70
80
Uponor Smatrix Base Pulse
20 30 40 50 60
Widerstand (kΩ)
94
54
32
20
12,5
8
5,3
3,6
2,5
1,8
1,3
| Montage- und Bedienungsanleitung
70 80 °C
| 93
