Anschließen der Kabel am RMX 4000
So schließen Sie die Kabel an: (AC- und DC-System):
•
•
•
Signalisierungs-
netzwerk
Verwaltungs-
netzwerk
Abbildung 1-6
RTM-IP 4000:
— Schließen Sie das Management-Network-Kabel an LAN 2 an.
— Schließen Sie das Signalisierungskabel an LAN 3 an.
— Schließen Sie das Shelf-Management-Kabel an LAN 6 an.
Schließen Sie für jedes installierte RTM LAN das LAN-Kabel an
LAN 2 an.
Bei jeder installierten RTM ISDN:
— Schließen Sie die E1/T2-Kabel an ihre PRI-Ports an.
— Schließen Sie das LAN-Kabel an LAN 1 an.
LAN-Anschlüsse an RTM LAN
Ein-/
Ausschalter

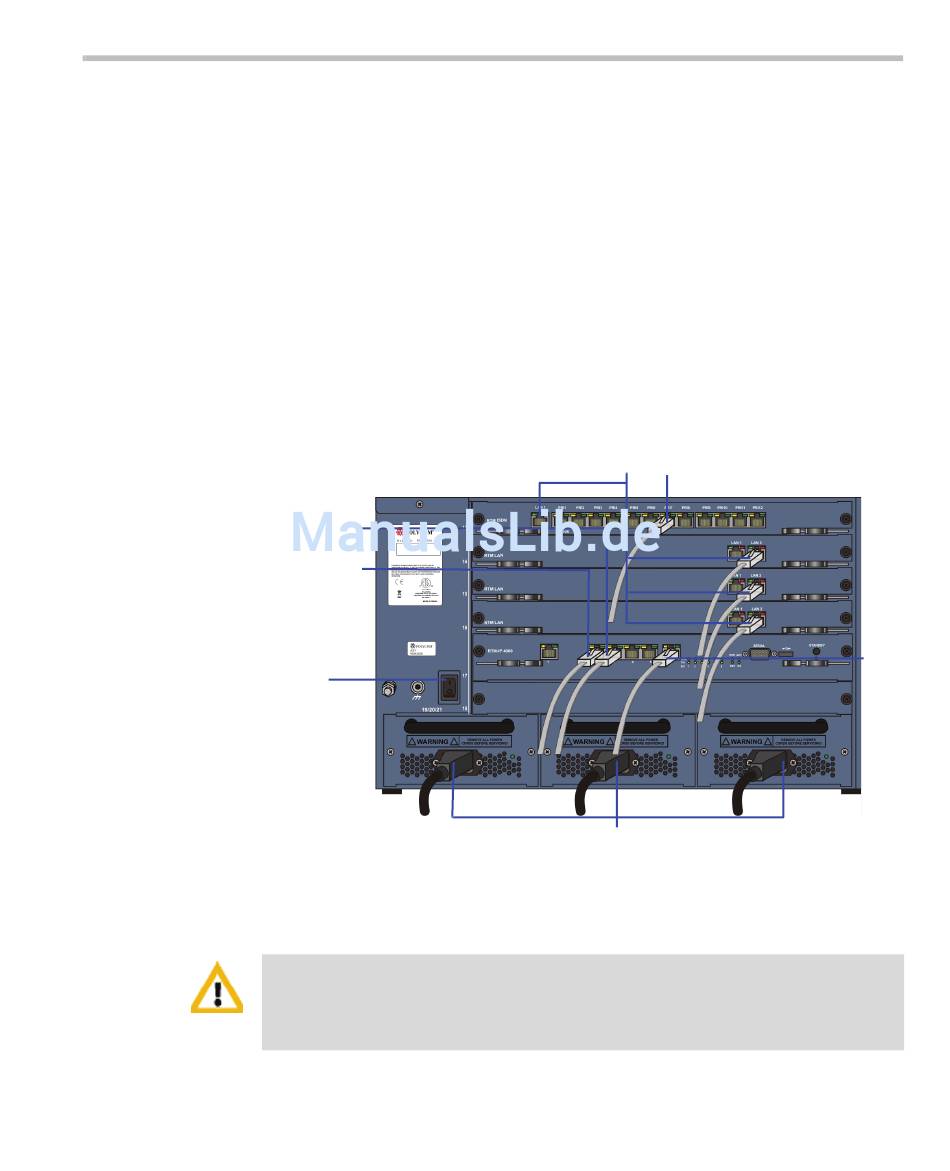

RMX 4000 Rückplatte Ansicht mit Wechselstrom und
Datenübertragungskabeln
•
LAN 4, LAN 5 und die seriellen Anschlüsse sind nur für das Debuggen und
nicht für die Verwendung durch den Kunden vorgesehen.
•
Entfernen Sie nicht die Kunststoff-Schutzkappen von den LAN 1-, LAN 4-
und LAN 5-Anschlüssen.
Polycom RMX 4000 Hardwarehandbuch
E1/T1-Anschluss an RTM ISDN
Netzkabel
Regal
Verwaltung
1-21
