Kapitel 1- Hardwarebeschreibung
1-20

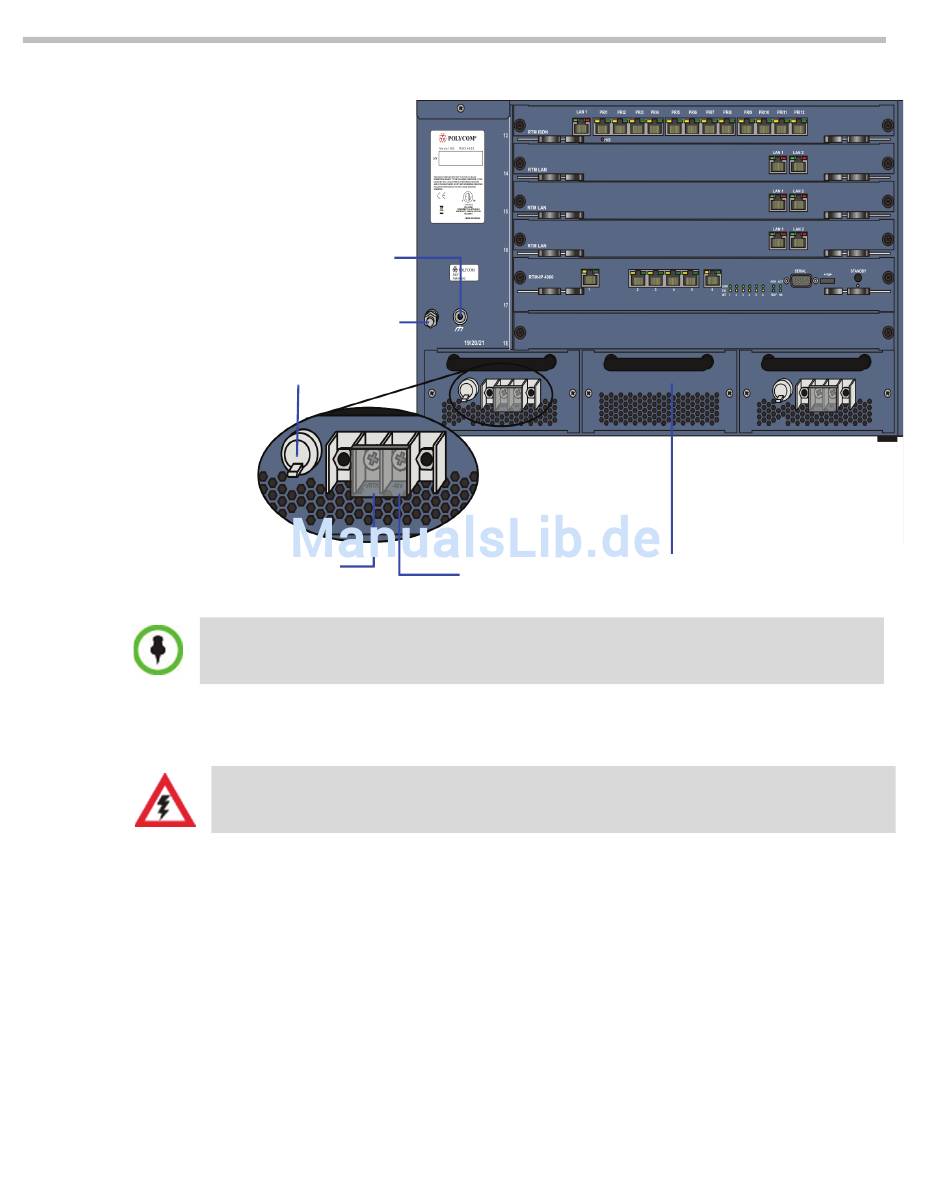

ESD-Anschluss
Erdungsanschluss
Schutzschalter
+48 V RTN
Der mittlere PEM-Steckplatz/Modul ist mit einer Blende ausgestattet, und der
Steckplatz kann bei einem System mit DC-Spannung nicht genutzt werden.
5
Schließen Sie das grüne oder grün-gelbe Kabel nicht an die einzelne
M6x15 "Erdung"-Schraube des Systems an.
Die Größe des Schutzerdungsleiters muss mindestens 10 AWG betragen.
Wenn die Einheit in einem Gestell montiert ist, muss der
Einzelerdungspunkt an der MCU mit dem Gestell über einen
einzelnen Leiter verbunden und befestigt sein, um ein Lösen zu
verhindern.
Nicht isolierte Leiter müssen mit einer geeigneten
Antikorrosionsbeschichtung umhüllt werden, bevor
Klemmverbindungen hergestellt werden. Verzinnte, mit Lötzinn
oder Silber überzogene Anschlüsse brauchen nicht auf diese Weise
behandelt zu werden.
6
Ersetzen Sie die transparenten Kunststoffkappen an der Klemmleiste.
-48 V IN
Blende
