Polycom RMX 4000 Handbuch Seite 32

Kapitel 1- Hardwarebeschreibung
Logo-
Blende
und ESD
Steckplatz
1-24

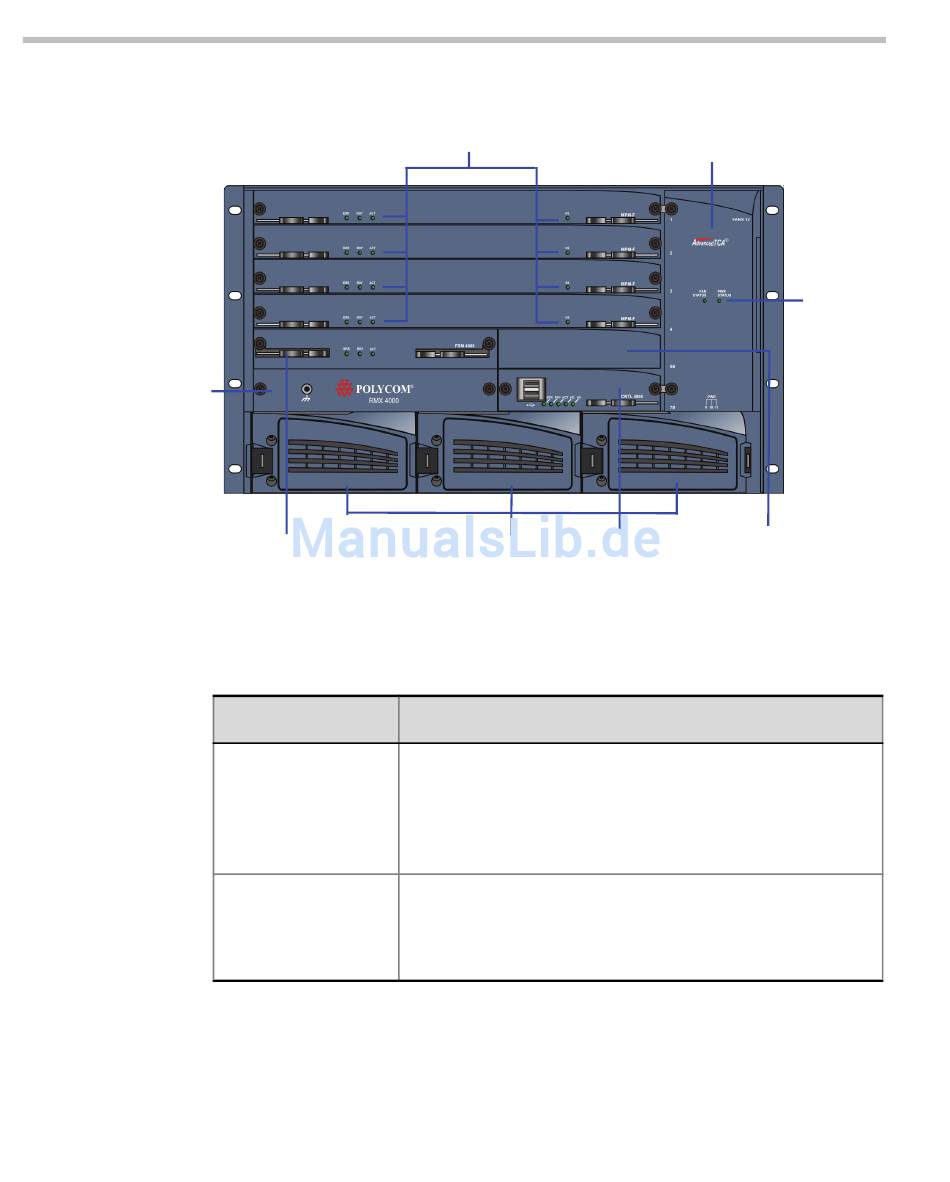

Abbildung 1-8 zeigt die Frontplatte eines RMX 4000DC-Systems.
MPM+ Karten und LEDs
Fabric Switch-Modul
(FSM 4000)
Abbildung 1-8 RMX 4000 DC Vorderansicht
Tabelle 1-6 Polycom RMX 4000 Komponentenbeschreibung
Komponente
CNTL 4000-Modul
(CPU)
Fabric Switch-
Modul (FSM 4000)
Steuerungseinheit
Blenden
(CNTL 4000) und
Beschreibung
Das CNTL4000-Modul steuert und verwaltet den
RMX 4000. Das CNTL 4000-Modul verfügt über einen
ComExpress Pentium-M 1,4 GHz Prozessor, ein
Festplattenlaufwerk, Compact Flash und DDR RAM.
Das Betriebssystem ist Linux.
Das Fabric Switch-Modul führt
Medienverarbeitungsfunktionen auf der RMX 4000-
Einheit aus. Diese Karte wird vom RTM-IP 4000
verwaltet.
Ventilatoreinschub
Stromstatus
Optionale CPU
(Zukunft)
LEDs
Ventilator
und
LEDs
