4
Benutzen Sie einen Stern-Schraubendreher, um die beiden an der
Klemmleiste angeschlossenen Drähte (-48 V IN und -48+48 V RTN)
der ausgefallenen DC PRM-Einheit abzunehmen.
5
Lösen Sie die unverlierbaren Schrauben auf der Rückplatte der PRM-
Einheit, die die Einheit am Chassis sichern.
6

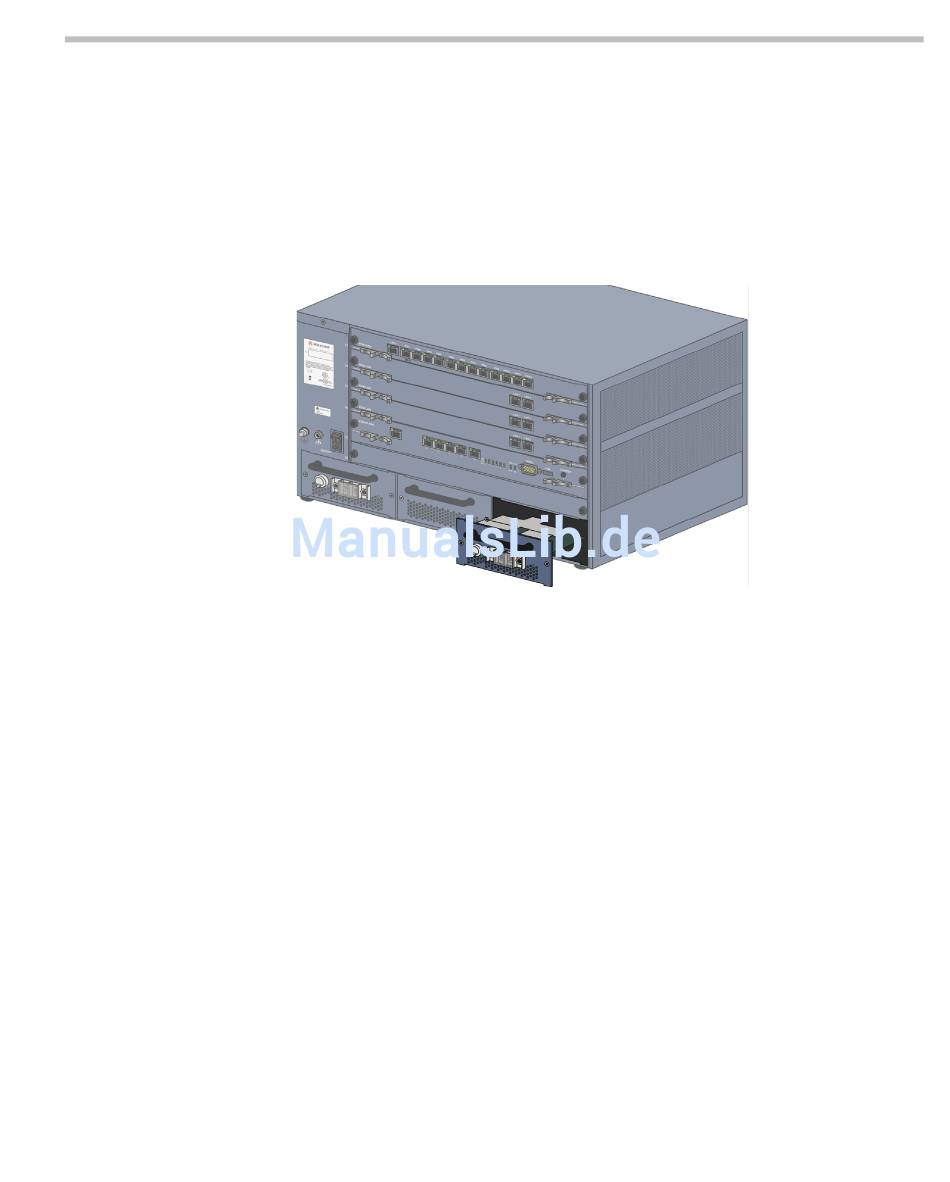

Ziehen und schieben Sie das DC PRM mit dem an der PRM-Einheit
angebrachten Griff heraus.
7
Schieben Sie die Ersatz-PRM-Einheit hinein.
8
Drücken Sie die PRM-Einheit fest in das Chassis und stellen Sie
sicher, dass sie richtig in ihrem Steckplatz sitzt.
9
Ziehen Sie die unverlierbaren Schrauben auf der Rückplatte der
PRM-Einheit zum rückwärtigen Chassis an.
10 Schließen Sie den schwarzen Draht an der -48 V IN-Klemmleiste und
den roten Draht an der -48 V RTN-Klemmleiste an und befestigen Sie
die beiden Schrauben.
11 Schalten Sie die Hautstromversorgung zum RMX EIN.
12 Schalten Sie den Schutzschalter am jedem DC-Stromschienenmodul
EIN.
