Kapitel 1- Hardwarebeschreibung
1-28
LAN 1 – Modem-
Anschluss Verwaltungsnetzwerk
LAN 3 –
Signalisierungsnetzwerk

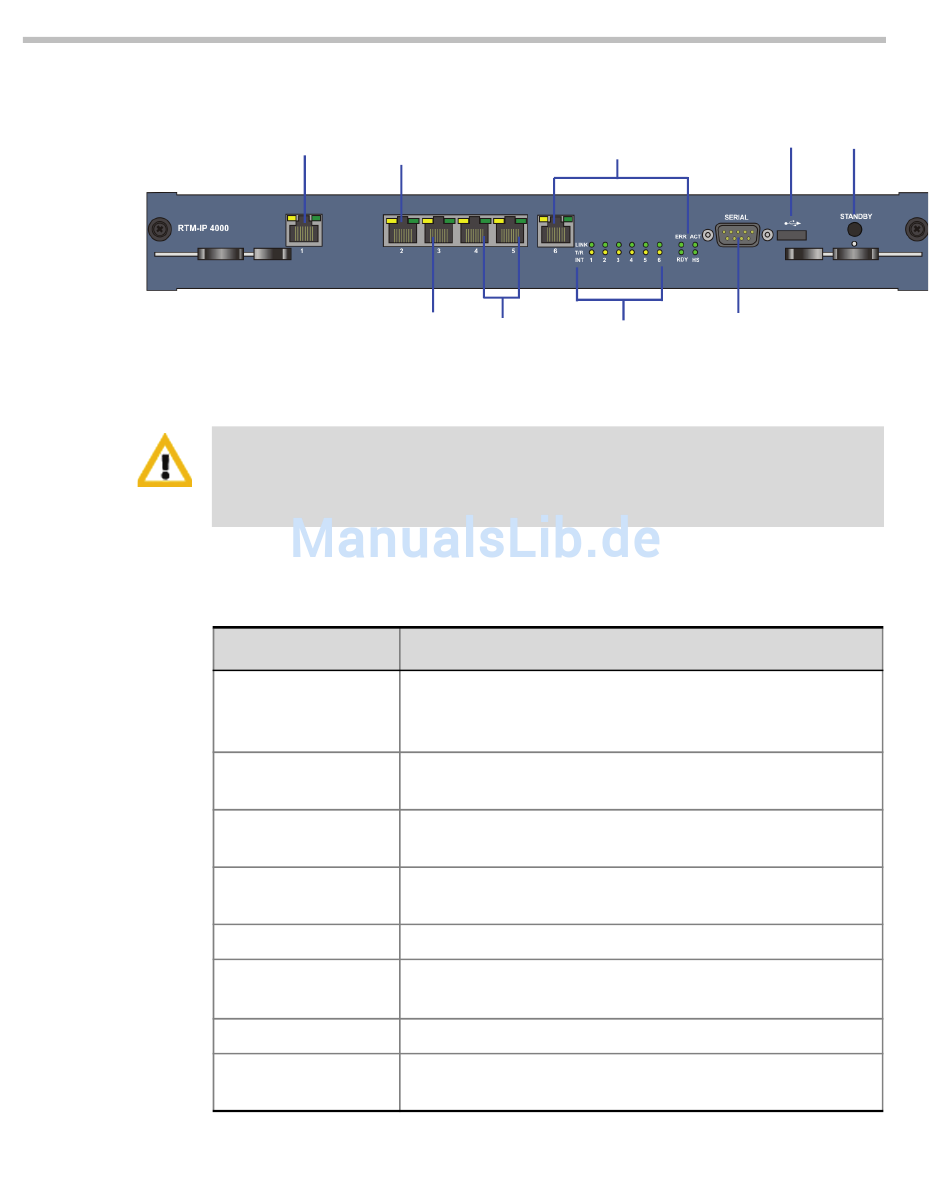

Abbildung 1-11 RMX 4000 Layout der RTM-IP 4000-Rückplatte
•
LAN 4, LAN 5 und die seriellen Anschlüsse sind nur für das Debuggen und
nicht für die Verwendung durch den Kunden vorgesehen.
•
Entfernen Sie nicht die Kunststoff-Schutzkappen von den LAN 1-, LAN 4-
und LAN 5-Anschlüssen.
Die folgenden Elemente erscheinen auf der Rückplatte des RMX 4000:
Tabelle 1-7 RMX 4000 Rückplatte – RTM-IP 4000 Komponentenbeschreibung
Element
LAN 1
LAN 2 (CNTL 4000/
CPU 1)
LAN 3 (CNTL 4000/
CPU 1)
LAN 4-5 (CNTL
4000/CPU 2)
LAN 6
Serien
USB
Standby-Taste
LAN 2 – LAN 6- 10/100Mb ShMG
(Shelf Manager) und LEDs
LAN 4, 5 –
Leer internen LAN-
Beschreibung
Modemanschluss.
Hinweis: LAN 1 ist mit einer Plastikkappe bedeckt, die
nicht entfernt werden sollte.
Verwaltungsnetzwerk/Webclient-Anschluss.
Signalisierungsnetzwerk, für Gatekeeper-, Proxy- oder
Endpunkt-Anschlüsse.
Leer.
Shelf Manager-Anschluss.
Ein 10/100 ShMG Shelf Manager-Anschluss.
Nur für das Debuggen.
USB-Key-Anschlüsse – TBD.
Schaltet zwischen der CPU-Aktivierung und Standby
um.
USB-
Anschluss
LEDs der Serielle
Schnittstelle
Anschlüsse
Standby-Taste
und LED
