Polycom RMX 4000 Handbuch Seite 62

Kapitel 2- Ersetzen von Komponenten
2-16
5

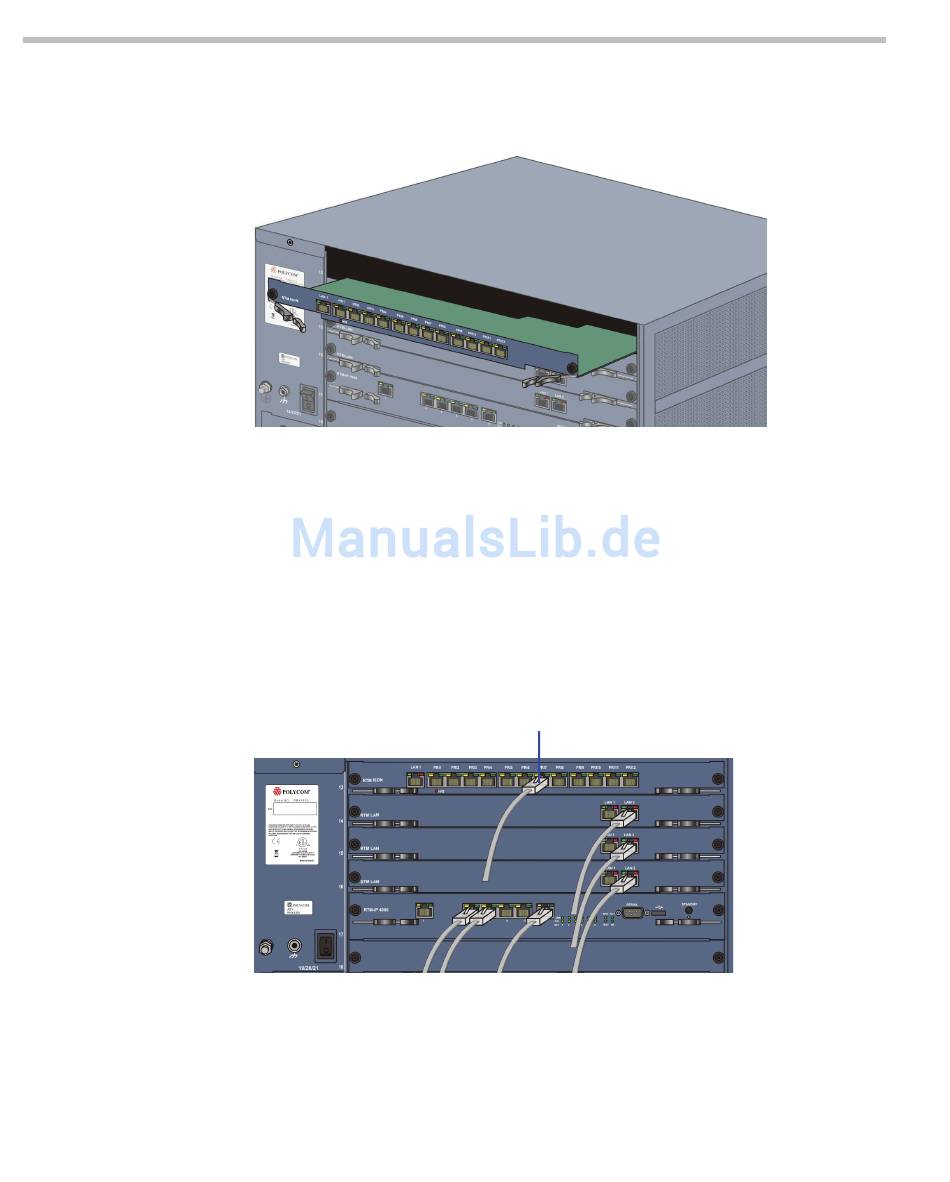

Schieben Sie auf der zu installierenden Karte die Auswurfhebel auf
ihre voll geöffnete Position.
6
Schieben Sie die Ersatz-RTM ISDN-Karte hinein.
7
Setzen Sie die Karte in den Einsteckplatz ein, bis die Auswurfhebel
den vorderen Rand des Kartengehäuses berühren.
8
Drücken Sie die Auswurfhebel an ihre vollständig geschlossene
Position.
9
Ziehen Sie die unverlierbaren Schrauben auf beiden Seiten der
Kartenrückplatte, die die RTM ISDN-Karte im RMX sichern, fest an.
10 Schließen Sie die RJ-45-PRI-Kabel in eine der Buchsen PRI1 – PRI12
an:
An jede RTM ISDN-Karte können 7 E1- oder 9 T1-Kabel
angeschlossen werden. Wenn zwei RTM ISDN-Karten installiert
sind, können bis maximal 14 E1- oder 18 T1 PRI-Kabel angeschlossen
werden.
PRI-Kabel
