Anschließen der Kabel am RMX 4000
So schließen Sie die Kabel an: (AC- und DC-System):
• RTM-IP 4000:
— Schließen Sie das Management-Network-Kabel an LAN 2 an.
— Schließen Sie das Signalisierungskabel an LAN 3 an.
— Schließen Sie das Shelf-Management-Kabel an LAN 6 an.
• Schließen Sie für jedes installierte RTM LAN das LAN-Kabel an LAN
2 an.
• Bei jeder installierten RTM ISDN:
— Schließen Sie die E1/T2-Kabel an ihre PRI-Ports an.
— Schließen Sie das LAN-Kabel an LAN 1 an.
Signalisierungs-
netzwerk
Verwaltungs-
netzwerk
Ein-/
Ausschalter

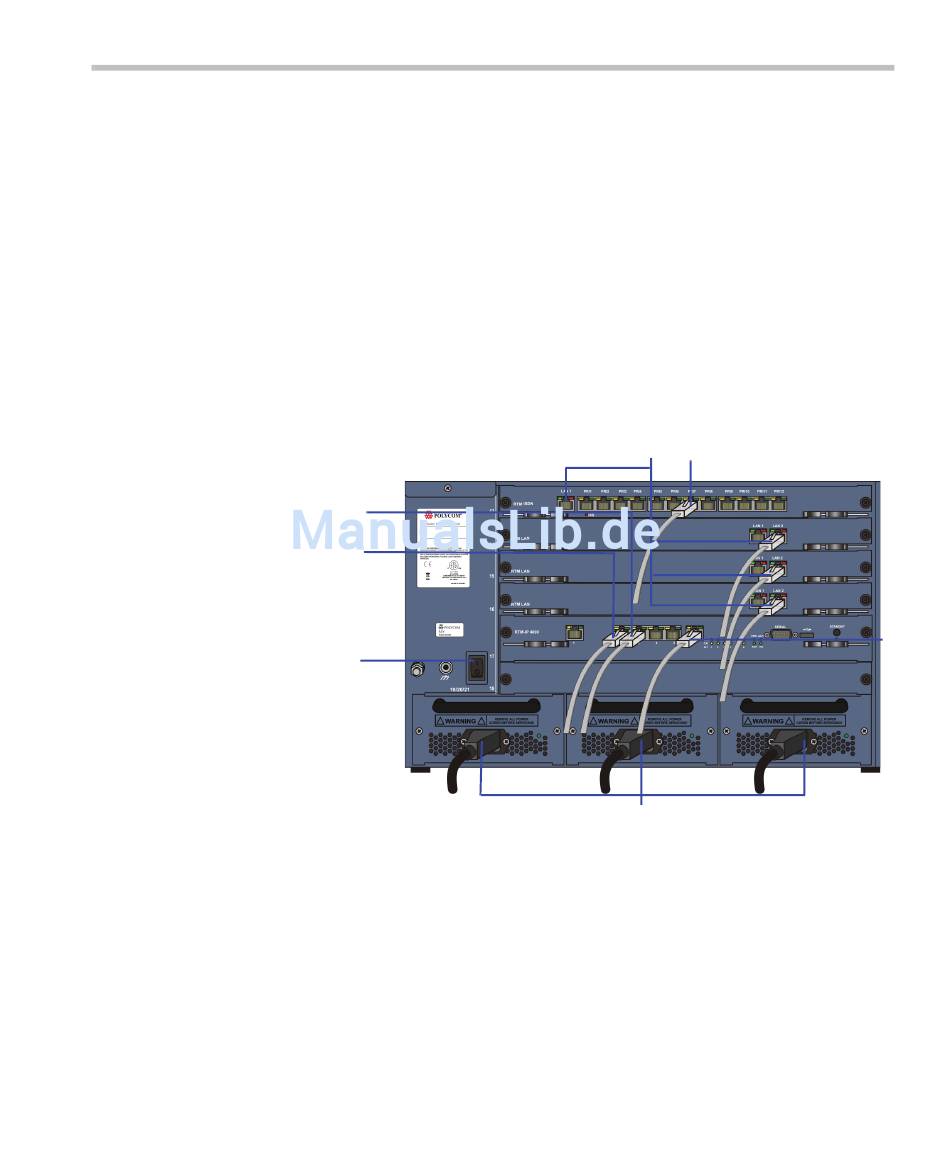

Abbildung 2-2 RMX 4000 Rückplatte Ansicht mit Wechselstrom und
Datenübertragungskabeln
LAN-Anschlüsse an RTM LAN
Netzkabel
Polycom RMX 2000/4000 Erste Schritte
E1/T1-Anschluss an RTM ISDN
Fachver-
waltung
2-15
