Raccordement d'équipement supplémentaire
Accès aux
Le contrôleur intégré dispose de plusieurs options pour raccorder d'autres équipements
raccordements
externes. Pour accéder au contrôleur, veuillez retirer le couvercle du système.
AVERTISSEMENT – Déconnectez toujours le courant en retirant la fiche de 230 V de la prise
avant d'ouvrir l'appareil !
Retirez les 10 vis TX20 et retirez le panneau avant. Faites preuve de prudence pour éviter que
le panneau ne tombe et ne blesse quelqu'un.
Options de

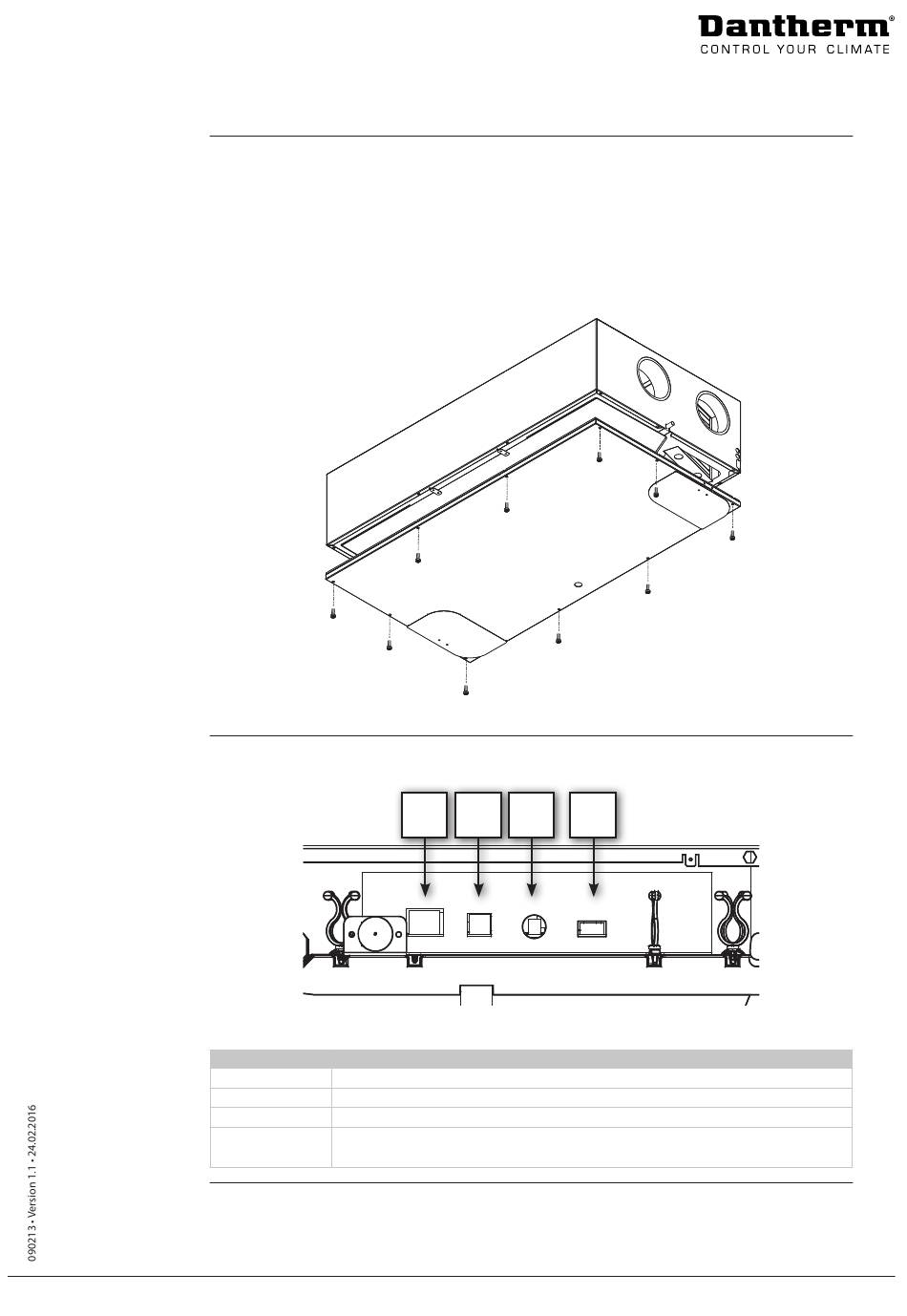

Cette illustration présente les différentes connexions :
connexions externes
Raccord
1 : ETHERNET
2 : MODBUS
3 : ANTENNE
4 : DIGI IN
Illustration 22
2
1
Illustration 23
Description
Connexion LAN pour raccordement à un routeur sans fil pour BMS.
Connexion Modbus pour module d'accessoire matériel (HAC).
Point de connexion sans fil pour commande à distance privée.
Entrée numérique externe pour sélectionner des fonctionnements spéci-
fiques. Les paramètres peuvent être définis dans le logiciel PC-Tool.
3 4
