DE

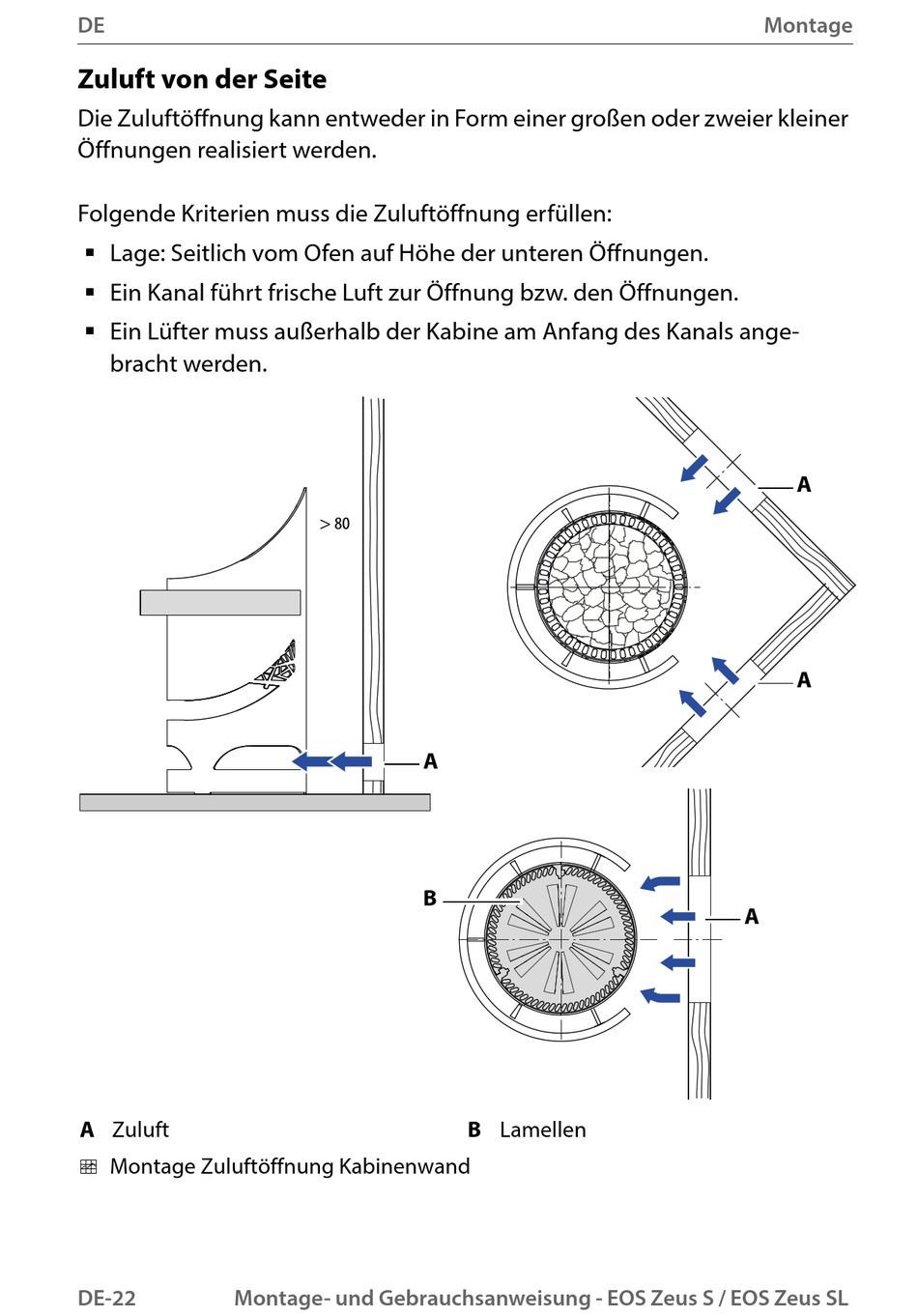

Zuluft von der Seite
Die Zuluftöffnung kann entweder in Form einer großen oder zweier kleiner
Öffnungen realisiert werden.
Folgende Kriterien muss die Zuluftöffnung erfüllen:
Lage: Seitlich vom Ofen auf Höhe der unteren Öffnungen.
Ein Kanal führt frische Luft zur Öffnung bzw. den Öffnungen.
Ein Lüfter muss außerhalb der Kabine am Anfang des Kanals ange-
bracht werden.
A Zuluft
Montage Zuluftöffnung Kabinenwand
DE-22
Montage- und Gebrauchsanweisung - EOS Zeus S / EOS Zeus SL
> 80
A
B
B Lamellen
Montage
A
A
A
