Einstellen der Gussfüße
Die Höhe der Gussfüße grob über das
3
Gussfuß-Ober-
4
einstellen,
die Stellfüße in die dafür vorgesehenen
6
Gewindebohrungen unten in den Gussfüßen
einschrauben und den Heizkamineinsatz
ausrichten,
Stellfüße mit den Kontermuttern von oben
7
sichern.
2.4 Mindesthöhe
Benötigt wird ein lichter Mindestabstand
zwischen Geräteboden und Aufstellfl äche von
200mm für den Anschluss einer Leitung am
Verbrennungsluftstutzen unter dem
LAVA,
200mm ebenfalls bei Verbrennungsluftzufuhr
ohne Leitung
Verbrennungsluftstutzen).
und Unterteil
5
2
1 (und ohne
Montage des LAVA

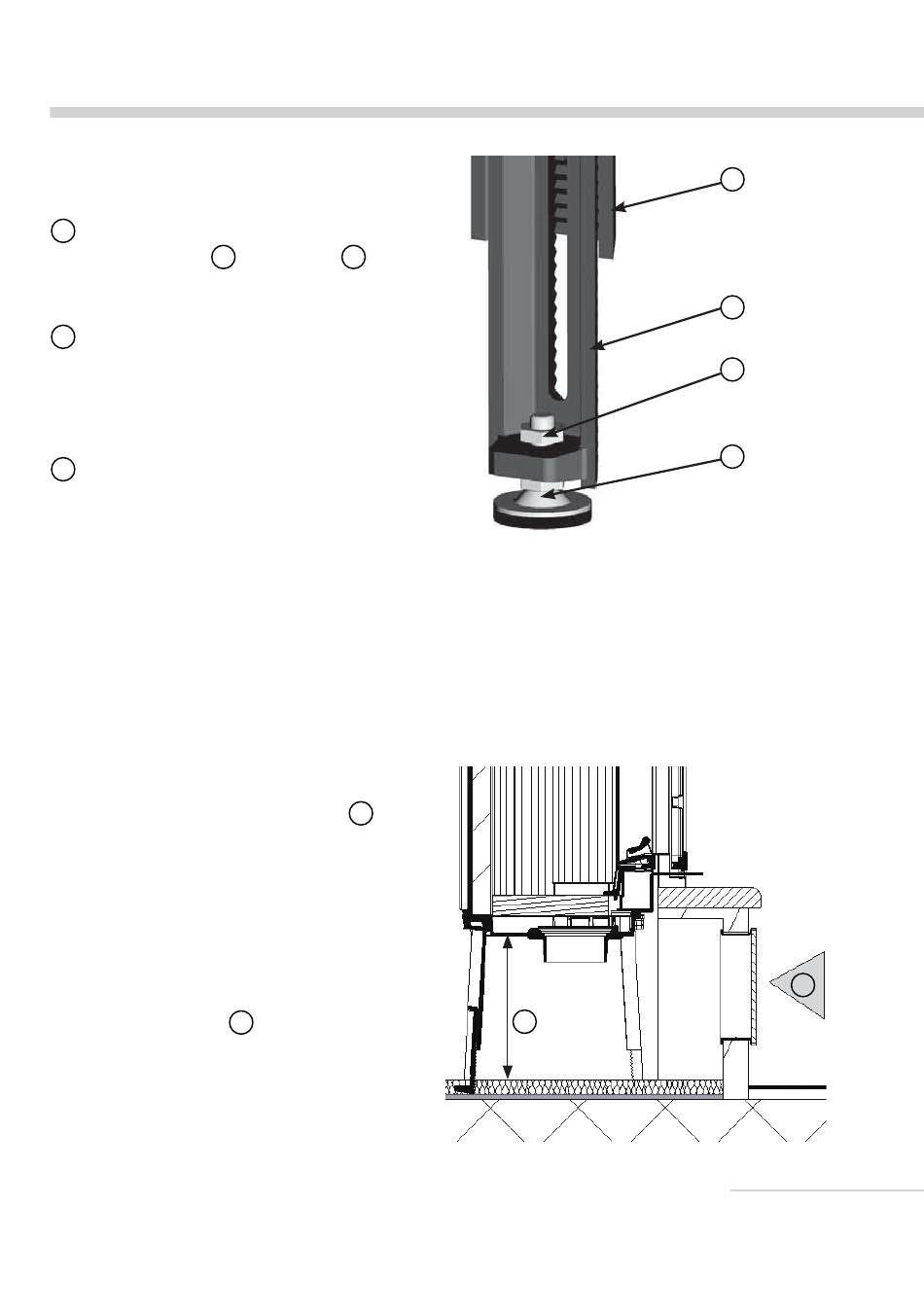

Abb. 2.6 Einstellen der Stellfüße
2
Abb. 2.7 freier Abstand unter dem Geräteboden zur Aufstellfl äche
4
5
7
6
1
