- Seite 1 LGT Grundofentür-System Montage- und Bedienungsanleitung...
-
Seite 2: Neuer Glanzpunkt

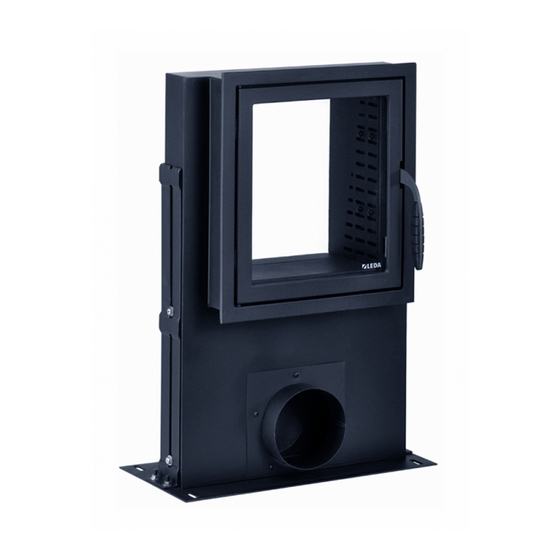

LGT Grundofentür-System Neuer Glanzpunkt LGT 1001 fl ach Ident-Nr. 1003-00933 LGT 2001 fl ach Ident-Nr. 1003-00934... - Seite 3 Montageprotokoll - für den Fachbetrieb Grundofentür-System 1001 fl ach 2001 fl ach LEDATRONIC Einbaudatum Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Montageprotokolls klären! Bitte beachten Sie auch das Ausfüllen der Tabelle auf Seite 39. Feuerraumabmessungen Feuerraumbreite _____ cm Feuerraumhöhe _____ cm...
- Seite 5 Montageprotokoll - für den Anlagenbetreiber Verbleib in dieser Anleitung für evtl. später auftretende Fragen) Grundofentür-System 1001 fl ach 2001 fl ach LEDATRONIC Einbaudatum Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Montageprotokolls klären! Bitte beachten Sie auch das Ausfüllen der Tabelle auf Seite 39.
-
Seite 7: Inhaltsverzeichnis
4.1 Thermoelement montieren 4.2 Türschalter montieren 5. Normen und Richtlinien 6. Bedienung 6.1 Sicherheitshinweise 6.2 Erstinbetriebnahme 6.3 Brennstoffe 6.4 Heizbetrieb 6.5 Reinigung und Wartung 6.6 Checkliste bei Störungen 7. Gewährleistung und Garantie 8. Ersatz- und Verschleißteile 8.1 LGT 1001 8.2 LGT 2001... -
Seite 8: Allgemeine Hinweise Für Den Fachhandwerker
Planungsdaten Allgemeine Hinweise für den Fachhandwerker Das LEDA Grundofentür-System LGT ist geplant für den Einbau in handwerklich erstellte Grundöfen. Bei der Planung und beim Bau eines Grundofens sind neben den entsprechenden technischen Regeln (für Deutschland z.B. Fachregeln des Kachelofen- und Luftheizungsbauhandwerks, TROL 2006), die bestehenden Gesetze, die Landesbauordnung und die örtlichen baurechtlichen Vorschriften zu beachten. -
Seite 9: Technische Daten Und Abmessungen
Primär- und Nachverbrennungsluft konstant 100% [cm²] 190cm² 190cm² variable Verstellung der Verbrennungsluft durch 80% [cm²] ca. 94 ca. 148 herausnehmbare Reduzierbleche 60% [cm²] ca. 71 ca. 105 (2) Abmessungen LGT 1001 LGT 2001 Maß- und Konstruktionsänderungen vorbehalten! Zeichnungen sind nicht maßstäblich! -
Seite 10: Anforderungen An Den Schornstein
Planungsdaten 1.3 Anforderungen an den Schornstein Vor Einbau des Grundofens ist der Schornstein auf seine Eignung zu prüfen. Die einwandfreie Funktion des Grundofens ist vom Anschluss an den richtigen Schornstein abhängig. • Anforderungen der geltenden Vorschriften sind zu beachten. (jeweilige Landesbauordnung, jeweilige Feue- rungsverordnung, 1. -
Seite 11: Verbrennungsluftversorgung
Planungsdaten 1.5 Verbrennungsluftversorgung (1) Grundsätzliche Hinweise Ausreichende Verbrennungsluftversorgung ist sicher zu stellen! Luftabsaugende Anlagen können die Verbrennungsluftversorgung stören! (2) Verbrennungsluftversorgung über direkte Leitung von außen Die Verbrennungsluftversorgung kann über eine Verbrennungsluftleitung zugeführt werden. • Die Leitung ist am Verbrennungsluftstutzen der LGT anzuschließen. Die Grundofentür bezieht die gesamte Verbrennungsluft ausschließlich über diesen Stutzen in der Luftzarge. -
Seite 12: Anforderungen Und Planung Des Grundofens
Anforderungen und Planung des Grundofens 2. Anforderungen und Planung des Grundofens 2.1 Anheizklappe Der Einbau einer Anheizklappe als direkte Verbindung zum Schornstein wird grundsätzlich empfohlen. • Die Anheizklappe darf nicht direkt im Feuerraum eingebaut werden. • Der Einbau der Anheizklappe sollte im ersten Heizgaszug erfolgen. •... - Seite 13 LGT 2001 ca. 145 cm² ~75% Demontage der äußeren Reduzierbleche LGT 1001 ca. 118 cm² 100% LGT 2001 ca. 190 cm² 100% Reduzierbleche LGT 1001 und LGT 2001 (Blick zwischen Gusstürzarge und Luftzarge (Stahlblech) Gewindeschneidschraube M6x16 vz Sechskantmutter M6 Reduzierblech...
-
Seite 14: Dimensionierungsbeispiele Für Den Grundofen
Brennstoff Holz mit Wärmeinhalt/Heizwert von 4,0 kWh/kg maximal 20% Restfeuchte, Abbrandzeit je Brennstoffaufgabe 1,4 h typischer Verbrennungsluftüberschuss () im Bereich von 1,8 bis 2,0 Verbrennungsluft- Eintrittsgeschwindigkeit = 1,5 m/s LGT 1001 - Mittelschwere Bauart Mittelschwere Bauart (Speicherdauer 8h) typische Dimensionierung Heizleistung (Nennwärmeleistung) Heizfl... - Seite 15 Anforderungen und Planung des Grundofens LGT 1001 - Schwere Bauart Schwere Bauart (Speicherdauer 12h) typische Dimensionierung Heizleistung (Nennwärmeleistung) Heizfl äche m² benötigte Brennstoffmenge pro Heizvorgang 11,8 15,8 Anzahl der Brennstoffaufgaben pro Heizvorgang Brennstoffdurchsatz kg/h Feuerungswärmeleistung 11,6 23,1 17,3 23,1 Feuerraum: Brennfl...
- Seite 16 Anforderungen und Planung des Grundofens LGT 2001 - Mittelschwere Bauart Mittelschwere Bauart (Speicherdauer 8h) typische Dimensionierung Heizleistung (Nennwärmeleistung) Heizfl äche m² benötigte Brennstoffmenge pro Heizvorgang 13,2 13,2 18,4 Anzahl der Brennstoffaufgaben pro Heizvorgang Brennstoffdurchsatz kg/h Feuerungswärmeleistung 23,1 38,5 19,3 27,0 Feuerraum: Brennfl...
- Seite 17 Anforderungen und Planung des Grundofens LGT 2001 - Schwere Bauart Schwere Bauart (Speicherdauer 12h) typische Dimensionierung Heizleistung (Nennwärmeleistung) Heizfl äche m² benötigte Brennstoffmenge pro Heizvorgang 11,8 15,8 19,7 Anzahl der Brennstoffaufgaben pro Heizvorgang Brennstoffdurchsatz kg/h Feuerungswärmeleistung 23,1 17,3 23,1 28,9 Feuerraum: Brennfl...
-
Seite 18: Montage Der Lgt
Montage 3. Montage 3.1 Anschluss der Verbrennungsluftklappe Werkseitig ist auf der Rückseite des Luftkastens ein Verbrennungsluftstutzen montiert. Seine Position kann durch wenige Handgriffe auf die Vorderseite umgesetzt werden. Der nicht benutzte Anschluss ist mit der beilie- genden Abdeckung zu verschließen. Über ein geeignetes Anschlussrohr (Notwendiges Zubehör) muss eine Ver- bindung des Luftkastens mit einer Verbrennungsluftklappe (Notwendiges Zubehör) hergestellt werden. -
Seite 19: Montage Der Feuertür Und Türrahmen
Montage 3.2 Montage der Feuertür und Türrahmen Den Türrahmen vorne am Luftkasten montieren. Anschließend die Feuertür oben hereinschwenken und nach unten absetzen. Gusszarge (bereits vormontiert) Luftkasten Türrahmen Feuertür (komplett montiert) Bodenkonsole (Sonderzubehör) Abb. 3.2 Montage der Feuertür... -
Seite 20: Installationshinweise Ledatronic
Installationshinweise LEDATRONIC 4. Installationshinweise LEDATRONIC Die Vorgaben der LEDATRONIC Montage- und Bedienungs- anleitung sind ebenfalls zu beachten! Abb. 4.1 Aufbauschema für das Grundofensystem mit LEDATRONIC 4.1 Thermoelement montieren Das Thermoelement muss für Wartung und Reinigung zugänglich und austauschbar bleiben! Das Heizgasthermoelement ist im Überbrand-Bereich (Siehe Abb. 4.1), vor Eintritt in den ersten Heizgaszug, zu positionieren. -
Seite 21: Türschalter Montieren
Installationshinweise LEDATRONIC 4.2 Türschalter montieren Bei Umbau des Türanschlages, ist der Türschalter in der entgegen liegenden Bohrung zu montieren. Montage Türschalter LGT a) Die Montagebohrung ist werkseitig mit einem Blindniet verschlossen, welcher zu entfernen ist. b) Türschalter waagerecht auf der Rückseite des Tür- rahmens, in der Montagebohrung befestigen. -
Seite 22: Normen Und Richtlinien
Normen und Richtlinien 5. Normen und Richtlinien Die nachstehenden Normen und Richtlinien sind für die Erstellung und den Betrieb von Grundofenanlagen zu beachten: TR OL 2006:2010 Fachregeln des Ofen- und Luftheizungsbauerhandwerks Landesbauordnung des jew. Bundeslandes FeuVo Feuerungsverordnungen der jew. Bundesländer EnEV Energieeinsparverordnung 1. -
Seite 23: Bedienung
Bedienung 6. Bedienung Herzlichen Glückwunsch! Mit der LGT haben Sie sich für ein modernes und formschönes Grundofentür-System entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Die LGT wurde nach heutigem Stand der Technik entwickelt und gebaut, um zukünftige Anforderungen einzuhalten. - Seite 24 Luftabsaugende Anlagen (z.B. Lüftungsanlage, Dunstabzugshaube, Abluft-Wäschetrockner etc.), die zusammen mit der Feuerstätte im selben Raum oder Raumluftverbund betrieben werden, können die Verbrennungsluftver- sorgung stören. Als entsprechende Sicherheitseinrichtung empfehlen wir zur Überwachung den LEDA-Unter- druck-Controller LUC. Jede bauliche Veränderung der Grundofentür ist unzulässig! Vorgehensweise für richtiges Verhalten beim Schornsteinbrand einhalten!
-
Seite 25: Erstinbetriebnahme
Bedienung 6.2 Erstinbetriebnahme Neu gemauerte Grundöfen müssen vor dem Heizbetrieb austrocknen, da beim Aufbau viel Wasser verwendet wird. Dies erreicht man im Sommer, indem die Feuertür im kalten Zustand ganz geöffnet wird. Bei niedrigen Außentemperaturen muss der Grundofen trockengeheizt werden. Ein neu errichteter Grundofen darf auf keinen Fall zum Trocknen von Wohnräumen im Neubau genutzt werden. -
Seite 26: Brennstoffdurchsatz
Reinigungsaufwand und die damit verbundenen Kosten erheblich. (5) Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden. -
Seite 27: Heizbetrieb
Verbrennungsluftklappe (Bedienungsgriff vollst. herausgezogen) Zum Anzünden empfehlen wir eine Anzündhilfe, z. B. LEDA FeuerFit. Ein oder zwei Anzündwürfel auf die Brenn- fl äche in ein wenig klein gespaltenes Holz legen und Reisig mit zwei größeren Stücken Scheitholz darüber auf- schichten. Nun werden die Anzündhilfen entfacht und anschließend die Feuertür angelehnt, um eine Konden- satbildung an der kalten Sichtscheibe zu vermeiden. -
Seite 28: Leistungsregulierung
Bedienung (2) Fortheizen Der Verbrennungsluftschieber befi ndet sich noch in der Position für eine starke Heizleistung. Nach der Anheiz- phase beginnt das eigentliche Fortheizen. Öffnen Sie vorsichtig die Feuertür. Ziehen Sie das Glutbett fl ächig auseinander, um dann die erste Beschickung vorzunehmen. Anheizklappe Verbrennungsluftklappe 1/2 AUF... -
Seite 29: Reinigung Und Wartung
Bedienung (5) Fortheizen nach Gluthalten Bei erneutem Weiterheizen die Verbrennungsluftklappe auf Stellung AUF stellen, dadurch wird die Restglut intensiv mit Luft versorgt und zügig zum Glühen gebracht. Auf die Grundglut kann wieder Brennstoff aufgelegt und je nach Bedarf reguliert werden. (6) Abbrandende Wird die Verbrennungsluft rechtzeitig geschlossen, können in der Regel Reste der letzten Holzaufgabe zurück- bleiben. -
Seite 30: Checkliste Bei Störungen
Bedienung 6.6 Checkliste bei Störungen Störung Ursache Abhilfe Das Feuer brennt schlecht Holz zu feucht • Überprüfen; max. Restfeuchte 20% Falscher Brennstoff oder zu wenig • Nur den Brennstoff verwenden, der für die Feu- oder erstätte geeignet ist (s. Kap. 6.3) Sichtscheibe verschmutzt •... - Seite 31 Bedienung Störung Ursache Abhilfe Rauchbelästigung Schornsteinzug zu schwach: • Probebetrieb durchführen und anliegenden Unterdruck messen. • Abgasanlage auf Dichtheit überprüfen • Lockfeuer im Schornstein entfachen • offen stehende Türen anderer am Schornstein angeschlossener Geräte dicht schließen • Verbrennungsluftöffnungen von nicht in Betrieb befi...
-
Seite 32: Gewährleistung Und Garantie
Sachmängel an neu hergestellten Produkten innerhalb der gesetzlichen Gewährleistungsfrist sind direkt mit dem Anlagenersteller/ Fachbetrieb zu klären. Über diese gesetzlichen Vorgaben hinaus übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entspre- chende Werkstoffbeschaffenheit. -
Seite 33: Ersatz- Und Verschleißteile
Ersatz- und Verschleißteile 8. Ersatz- und Verschleißteile Es dürfen nur Original-Ersatzteile des Herstellers verwendet werden! Ersatzteile bekommen Sie über Ihren Fachhändler oder Anlagenersteller. 8.1 LGT 1001 Ersatzteile Verschleißteile Bezeichnung Ident-Nummer Bezeichnung Ident-Nummer Türgriff 1005-02268 Tür- Dichtungs-Set 1005-01677 Glasscheibe 1005-01328 Reparatur-Set 1005-01325 8.2 LGT 2001... - Seite 36 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
