Montage des LAVA
2.3 Gussfüße
Der LAVA wird auf Gussfüße aufgestellt. Die
Gussfüße mit Stellfuß und Kontermutter M12 sind
im Lieferumfang (Beipack) enthalten - 3 Gussfüße
bei LAVA D oder N und 4 Gussfüße bei LAVA W.
Den Heizkamineinsatz auf die Rückwand
1
legen und die vorderen Gussfüße befestigen.
Abb. 2.4 Montieren des hinteren Gussfußes bei LAVA D oder N
den Heizkamineinsatz auf die vorderen Gussfüße aufrichten und den hinteren Gussfuß, bzw. die
2
beiden hinteren Gussfüße befestigen.
Die Gussfüße des LAVA sind höhenverstellbar. So kann der Heizkamineinsatz ausgerichtet und auf die
vorgesehene Höhe eingestellt werden. und mit der Kontermutter gesichert werden.
26

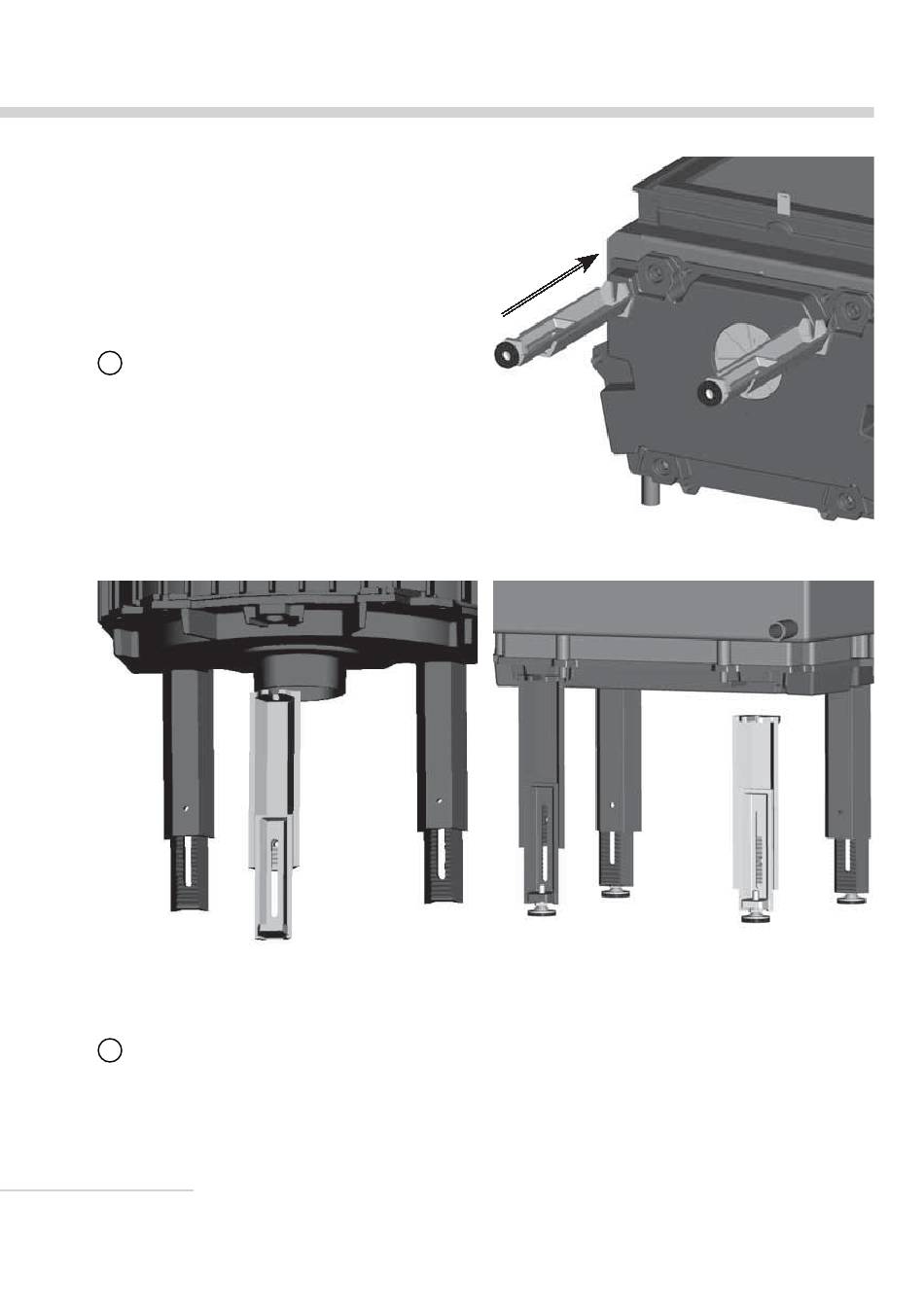

Abb. 2.3 Montieren der vorderen Gussfüße
Abb. 2.5 Montieren der hinteren Gussfüße bei LAVA W
