AUFSTELLANLEITUNG

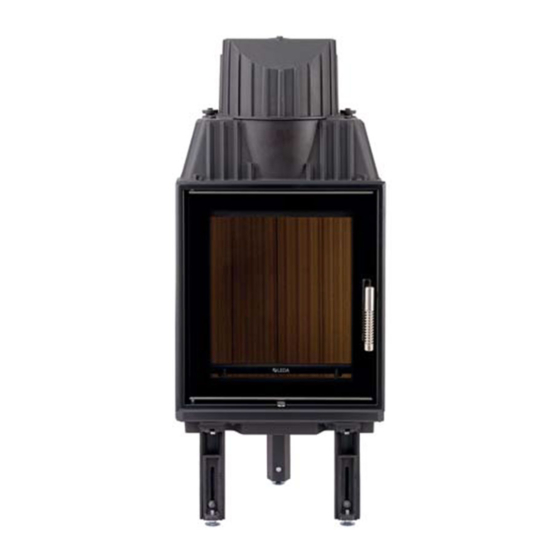

Heizkamineinsatz LAVA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda LAVA

Inhaltszusammenfassung für Leda LAVA

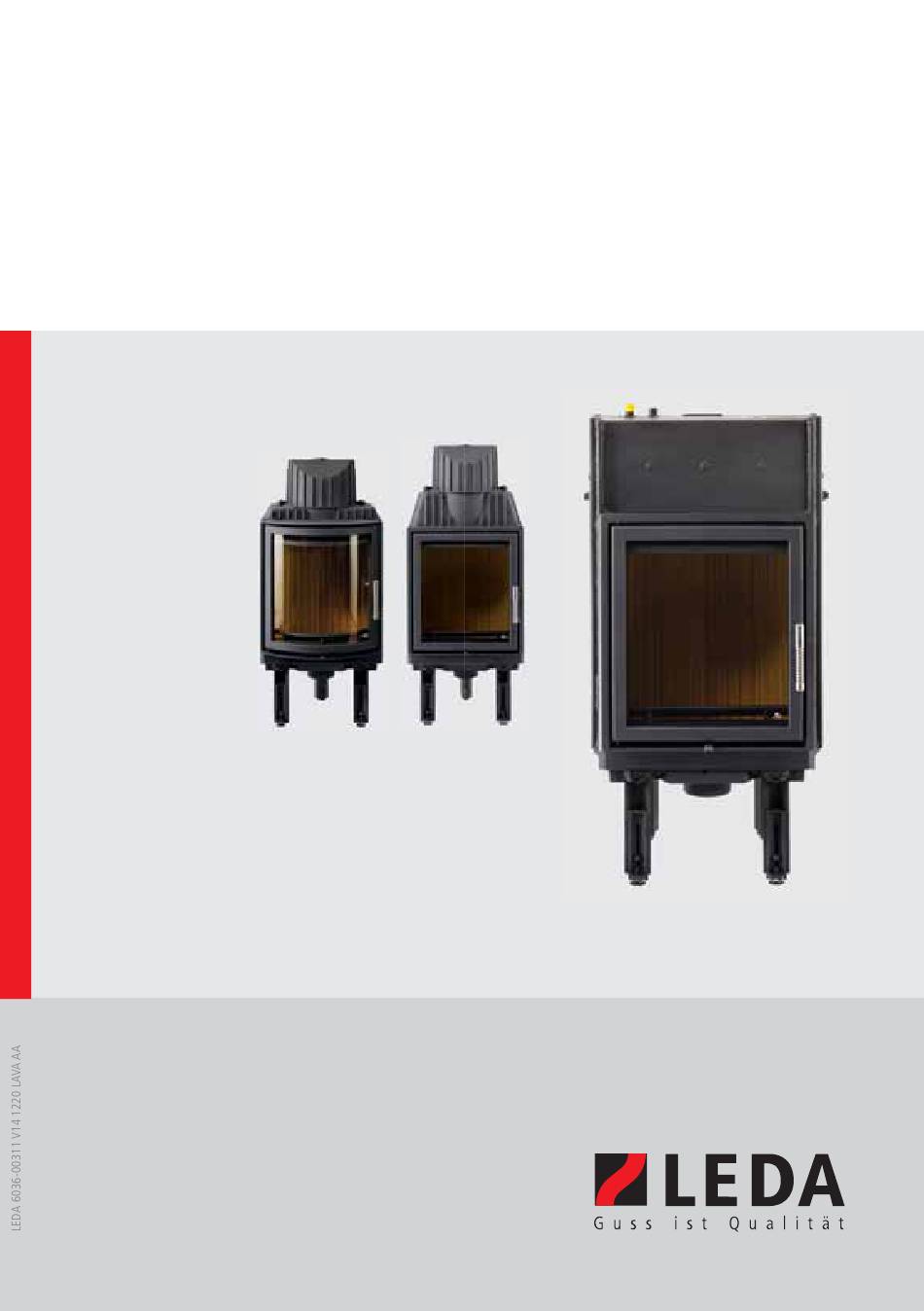

  • Seite 1 AUFSTELLANLEITUNG Heizkamineinsatz LAVA...

  • Seite 3: Inhaltsverzeichnis

    Betrieb der Feuerstätte unter Prüfbedingungen EINBAU UND ANSCHLUSS DES LAVA Sicherheitshinweise, grundsätzliche Vorgaben Brandschutz, Wärmeschutz und Sicherheitsabstände Brand- und Wärmeschutzmaßnahmen Verkleidung und Aufstellfl äche Installation von Geräten mit Wassertechnik (LAVA W) Heizgasrohr und Schornsteinanschluss Guss-Heizkasten (Metallischer Heizgaszug) LWS und keramische Heizgaszüge NORMEN UND RICHTLINIEN...

  • Seite 5: Allgemeine Hinweise Für Den Fachhandwerker

    Festbrennstoff-Heizgeräte mit Wassertechnik sowie die Technischen Regeln für das Ofen- und Luftheizungs- bauerhandwerk, TROL 2006 zu beachten. Nationale und örtliche Bestimmungen müssen erfüllt werden. Die Gerätevarianten LAVA D und die Variante mit Wassertechnik (LAVA W) sind ausschließlich für den direkten Anschluss an den Schornstein vorgesehen.

  • Seite 6: Lieferumfang Und Zubehör

    — Verbrennungsluftstutzen, Ø 125 (1001-03017) — Beutel Befestigungsmaterial für Verbrennungsluftstutzen — Blinddeckel (2 Stück bei LAVA 68, bzw. 1 Stück bei LAVA 55 oder 78) — Blechschrauben (4,8 x 19) zur Befestigung des Verbrennungsluftstutzens bzw. Blinddeckels (12 Stück bei LAVA 68, bzw. 4 Stück bei LAVA 55 oder 78) —...

  • Seite 7: Lieferumfang, Lava D Und N

    Planungsdaten Lieferumfang, LAVA D und N  Strahlungskopf / Rohrstutzen D 180 mm (LAVA N), bzw. D 160 mm (LAVA D)  1 Beutel Befestigungsset Strahlungskopf (Guss-Spannscheiben) Lieferumfang, zusätzlich bei Geräten mit Wassertechnik  Installationsanleitung für LEDA Festbrennstoff-Heizgeräte mit Wassertechnik (6036-00371) ...

  • Seite 8: Optionales Zubehör

    Planungsdaten Optionales Zubehör  Gussheizkästen und Zubehör (für LAVA N) — 1003-00561, Guss-Heizkasten LHK 320, mit Anheizklappe, Bowdenzug, Bediengriff und Stellfüßen und Strahlungsschutz — 1004-00781, Guss-Anschlussstutzen, Eingang, für Ø 180mm, — 1004-00777, Guss-Anschlussstutzen, Ausgang, für Ø 145mm, — 1004-00778, Guss-Anschlussstutzen, Ausgang, für Ø 160mm, —...
  • Seite 9 — 1003-01738, LUC-Hohlwand-Set, alternativ zum LUC-Set, für den Einbau in Hohlwand-Trocken- bauwände  Tragrahmen, bzw. Schürzentragrahmen — 1004-00443 Tragrahmen für LAVA mit runder Front, 80mm Aufl agefl äche — 1004-00063 Zugstange mit Öse für Tragrahmen — 1004-00800 Zugstangenhaken mit Dübel ...

  • Seite 10: Technische Daten Lava (Ohne Wassertechnik)

    Planungsdaten 1.3 Technische Daten LAVA (ohne Wassertechnik) Heizkamineinsatz Typ LAVA LAVA D LAVA N Frontvariante fl ach oder rund Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieeffi zienzklasse CO bezogen auf 13% O [mg/m ≤ 1250 Staub-Gehalt bezogen auf 13% O [mg/m ≤...
  • Seite 11 fl ach oder rund Heizkammerabstände bei Nennwärmeleistung (Heizkamin oder Warmluftofen) zwischen LAVA und Verkleidung/Wärmedämmung [cm] Hinweis: zu brennbaren Anbauwänden (zwischen Wärmedämmung an der Anbauwand und LAVA bzw. Gussheizkasten) können größere Heizkammerabstände notwendig sein. II. Betrieb mit Guss-Heizkasten (metallischer Heizgaszug) Betrieb mit Guss-Heizkasten möglich...
  • Seite 12 LAVA und Strahlungsblech zum Guss-Heizkasten [cm] um den Guss-Heizkasten, mindestens [cm] Hinweis: zu brennbaren Anbauwänden (zwischen Wärmedämmung an der Anbauwand und LAVA bzw. Gussheizkasten) können größere Heizkammerabstände notwendig sein. III. Betrieb mit keramischen Heizgaszügen (Speicherleistung) keramische Heizgaszüge möglich nein...
  • Seite 13 Planungsdaten Heizkamineinsatz Typ LAVA LAVA D LAVA N Frontvariante fl ach oder rund Betrieb mit LEDA Wärme-Speichersystem, LWS verwendbar mit LWS-Sets Set 1 empfohlene Anzahl der LWS Elemente (25/25/25cm) Heizgastemperatur nach LWS (bei angeg. Anzahl) [°C] notwendiger Förderdruck für eine 90°-Umlenkung...
  • Seite 14 Heizkammerabstände (bei Speicherleistung) zwischen LAVA und Verkleidung/Wärmedämmung [cm] Hinweis: zu brennbaren Anbauwänden (zwischen Wärmedämmung an der Anbauwand und LAVA bzw. Gussheizkasten) können größere Heizkammerabstände notwendig sein. IV. Angaben zum Brand- und Wärmeschutz (Angabe in mm Referenzdämmstoff Dämmschichtdicken in der Heizkammer an Anbaufl ächen mit brennbaren Baustoffen Angabe in cm Referenzdämmstoff...
  • Seite 15 Planungsdaten Heizkamineinsatz Typ LAVA LAVA D LAVA N Frontvariante fl ach oder rund V. Verwendung bei besonderer Bauweise Verwendung als Heizkamineinsatz in einer Feuerstätte über zwei Geschosse Eignung nein geeignet, gem. TROL Heizgastemperatur am Heizkamineinsatz, bei HGR 1 = 1,5m [°C]...
  • Seite 16 Ausführungen z.B. bei Ofen mit keramischen Heizgaszügen können gemäß TROL 2006 dimensioniert werden. 3) Der Heizkamineinsatz LAVA N ist für den Betrieb mit keramischen oder metallischen Heizgaszügen geeignet. Zusätzliche Hinweise sind der Aufstellanleitung zu entnehmen. Die Versionen LAVA D können nur direkt an die Abgasanlage angeschlossen werden.

  • Seite 17: Technische Daten Lava W (Mit Wassertechnik)

    Planungsdaten 1.4 Technische Daten LAVA W (mit Wassertechnik) Heizkamineinsatz Typ LAVA W LAVA W Frontvariante fl ach Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieeffi zienzklasse CO bezogen auf 13% O [mg/m ≤ 1250 Staub-Gehalt bezogen auf 13% O [mg/m ≤...
  • Seite 18 Heizkammerabstände bei Nennwärmeleistung (Heizkamin nach TROL) zwischen LAVA und Verkleidung/Wärmedämmung [cm] Hinweis: zu brennbaren Anbauwänden (zwischen Wärmedämmung an der Anbauwand und LAVA) können größere Heizkammerabstände notwendig sein. II. Angaben zum Brand- und Wärmeschutz (Angabe in mm Referenzdämmstoff Dämmschichtdicken zum Brandschutz bei zu schützenden Anbaufl ächen...
  • Seite 19 Planungsdaten Heizkamineinsatz Typ LAVA W LAVA W Frontvariante fl ach III. Verwendung bei besonderer Bauweise Verwendung als Heizkamineinsatz in einer Warmluftschwerkraftheizung Eignung, zusätzliche Vorgaben bedingt geeignet, Vorgaben gem. TROL Verwendung als Heizkamineinsatz in einer Feuerstätte über zwei Geschosse Eignung nicht geeignet...

  • Seite 20: Anschlüsse Des Wasserwärmetauschers (Bei Lava W)

    Planungsdaten 1.5 Anschlüsse des Wasserwärmetauschers (bei LAVA W) Abb. 1.1 Anschlüsse bei LAVA W TAS-Zulauf und Ablauf - 1/2“AG Vorlauf - 3/4“AG Thermoelement LEDATRONIC Entlüfter - 3/8“IG Sicherheitsventil (SV) - 1/2“AG TAS-Fühler - 1/2“IG (mit Tauchhülse) Rücklauf - 3/4“AG Kesselfühler KS04 - 1/2“IG...

  • Seite 21: Berechnung Der Heizlast (Des Wärmebedarfs)

    Ein entsprechender Nachweis kann vom Fachbetrieb über eine Heizlastberechnung nach DIN EN 12831 oder einem vereinfachten Tabellenverfahren (z.B. LEDA BImSchV-Rechner) erbracht werden. Der LAVA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist.
  • Seite 22 30 cm betragen, eine Überbelegung des Schornsteins ist zu vermeiden. Zu viele angeschlossene Feuerstätten stören sich gegenseitig.  Der LAVA ist ausschließlich für den geschlossenem Betrieb vorgesehen und für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein.

  • Seite 23: Bestimmung Des Notwendigen Gesamtförderdrucks

    DIN EN 13384 Ofenverkleidung) Direkter Anschluss an den Schornstein ist bei LAVA D und LAVA W vorzusehen, der Betrieb mit Guss-Heizkasten ist nur bei LAVA N möglich - siehe hierzu unbedingt „1.3 Technische Daten LAVA (ohne Wassertechnik)“ auf Seite 6.

  • Seite 24: Lava N Mit Keramischen Heizgaszügen

    1) nach Diagrammverfahren TROL bestimmte Förderdrücke für Heizgaszug und Heizgasrohre sind im Abschnitt„4.8 LWS und kerami- sche Heizgaszüge“ auf Seite 58 angegeben. Nur der Heizkamineinsatz LAVA N ist für den Betrieb mit keramischen Heizgaszügen ausgelegt - siehe hierzu unbedingt „1.3 Technische Daten LAVA (ohne Wassertechnik)“ auf Seite 6.

  • Seite 25: Verbrennungsluftversorgung

    Der gemeinsame Betrieb von Lüftungsanlagen und Feuerstätten ist deshalb nicht ohne entsprechend geeignete Maßnahmen zulässig, siehe unbedingt „4.1 Sicherheitshinweise, grundsätzliche Vorgaben“ auf Seite 47. Gemäß Feuerungsverordnung sind zusätzliche Sicherheitseinrichtungen vorzusehen. Zur Überwachung empfehlen wir als bauaufsichtlich zugelassene Sicherheitseinrichtung den LEDA-Unterdruck-Controller LUC.

  • Seite 26: Verbrennungsluftversorgung Über Direkte Leitung Von Außen

    Entsprechend größere Umluftquerschnitte in der Verkleidung des Ofens sind vorzusehen (siehe Abschnitt „1.3 Technische Daten LAVA (ohne Wassertechnik)“ auf Seite 6) bzw. „1.4 Technische Daten LAVA W (mit Wassertechnik)“ auf Seite 13, um den Eintritt von ausreichend Verbrennungsluft und Umluft sicher zu stellen.
  • Seite 27 Weitere Feuerstätten oder Ablufteinrichtungen im Aufstellraum oder Verbrennungsluftverbund sind zu berücksichtigen. Je nach Bundesland kann ein Nachweis der Verbrennungsluftversorgung erforderlich sein. Ein entspre- chendes Nachweisformular und zusätzliche Informationen hierzu sind als technisches Merkblatt von LEDA verfügbar. Sofern ein Nachweis der ausreichenden Verbrennungsluftversorgung erforderlich ist, kann das entsprechende Nachweisformular „LEDA - Nachweis ausreichende Verbrennungsluftversorgung nach...

  • Seite 28: Montage Des Lava

    Montage des LAVA Sicherheitshinweise im Abschnitt „4.1 Sicherheitshinweise, grundsätzliche Vorgaben“ auf Seite 47 sind zu beachten! 2.1 Benötigte Werkzeuge Für die Montage des LAVA und seines Zubehörs wird folgendes Werkzeug benötigt:  Schraubendreher, fl ach, groß  Schraubendreher, Kreuz, mittel ...
  • Seite 29 Abb. 2.2 Umlenkung, Prallstein  d en Prallstein (LAVA D und N) bzw. die Guss-Umlenkung (LAVA W) entfernen - bei Anlieferung liegt die Umlenkung lose im Gerät, Auch die Feuertür lässt sich einfach entnehmen - Tür öffnen und an der Scharnierseite vorsichtig anheben.

  • Seite 30: Gussfüße

    Heizkamineinsatz auf die vorderen Gussfüße aufrichten und den hinteren Gussfuß, bzw. die beiden hinteren Gussfüße befestigen. Die Gussfüße des LAVA sind höhenverstellbar. So kann der Heizkamineinsatz ausgerichtet und auf die vorgesehene Höhe eingestellt werden. und mit der Kontermutter gesichert werden.

  • Seite 31: Einstellen Der Gussfüße

    Montage des LAVA Einstellen der Gussfüße Die Höhe der Gussfüße grob über das Gussfuß-Ober- und Unterteil einstellen, die Stellfüße in die dafür vorgesehenen Gewindebohrungen unten in den Gussfüßen einschrauben und den Heizkamineinsatz ausrichten, Stellfüße mit den Kontermuttern von oben sichern.

  • Seite 32: Verbrennungsluftstutzen

    Sämtliche Steine und Bauteile der Feuerraumauskleidung sind im Lieferumfang des LAVA enthalten. Die seitlichen Schamottesteine und der Bodenstein sind werkseitig eingesetzt. Die Heizgasumlenkung (Prallplatte aus Schamotte bei LAVA D oder N, bzw. Guss-Umlenkung bei LAVA W) liegt im Auslieferungs- zustand im Brennraum.

  • Seite 33: Feuerraumauskleidung Lava D Und N

    Montage des LAVA Feuerraumauskleidung LAVA D und N Es dürfen nur Original-Bauteile bzw. Ersatzteile des Herstellers verwendet werden! Benötigtes Zubehör und Ersatzteile bekommen Sie über Ihren Fachgroßhandel. Abb. 2.9 Feuerraumauskleidung LAVA D oder N...
  • Seite 34 LAVA D / LAVA N Pos. Bezeichnung Ident-Nr. Steinsegment (6x pro Gerät benötigt) - 230-02 1005-02078 Prallstein - 230-03 1005-02079 Guss-Umlenkplatte (nur LAVA D) - KE230-090D 1005-02074 Bodenstein - 230-01 1005-02077 Guss-Stehrost, fl ach - KE240-085 1005-02075 Guss-Stehrost, rund - KE260-085 1005-02294 Guss-Luftkastenabdeckung, fl...

  • Seite 35: Feuerraumauskleidung Lava W

    Montage des LAVA 2.7 Feuerraumauskleidung LAVA W Abb. 2.10 Feuerraumauskleidung LAVA W...

  • Seite 36: Aus- Und Einbau Der Feuerraumauskleidung

    Montage des LAVA LAVA W - Feuerraumauskleidung LAVA W Pos. Bezeichnung Ident-Nr. Seitenstein-Segment, vorne rechts - 230W-02 1005-02483 Seitenstein-Segment, vorne links - 230W-06 1005-02487 Hinterstein, seitlich - 230W-03 1005-02484 Bodenstein, 2-teilig - 230W-01 1005-02482 Hinterstein, mitte - 230W-04 1005-02485 Guss-Umlenkplatte - KE230W-05/1...
  • Seite 37 Montage des LAVA Abb. 2.11 Montieren des Verbrennungsluftstutzens Abb. 2.12 Montieren des Verbrennungsluftstutzens das hintere Steinsegment nach oben schieben und herausnehmen, die restlichen Steinsegmente oben nach vorne kippen und herausnehmen. Der Einbau der Ausmauerung erfolgt in umgekehrter Reihenfolge. Abb. 2.14 Montieren des Verbrennungsluftstutzens...

  • Seite 38: Aus- Und Einbau Von Bodensteinen Und Bodenblech

    Fläche der Gusskuppel um 180° drehbar und kann waagerecht oder senkrecht montiert werden. Beim LAVA W ist ein einteiliger Heizgasstutzen direkt auf dem Kesselkörper schräg unter 45° fest aufgesetzt. Abb. 2.15 drehbarer Gerätestutzen bei Geräten ohne...

  • Seite 39: Wechsel Des Türanschlags Bei Lava

    Montage des LAVA 2.9 Wechsel des Türanschlags bei LAVA Bei Bedarf kann der Türanschlag umgebaut werden. Hierfür wird kein weiteres optionales Zubehör benötigt  D ie Türfedern oben und unten lösen - dazu die Tür nur so weit öffnen, dass die Spannschrauben gelöst werden kann,...
  • Seite 40 Montage des LAVA Abb. 2.20 Türgriff lösen Abb. 2.19 Feuertür einhängen die Feuertür um 180° drehen und einhängen, den Türgriff lösen - beiden Innensechs- kantschrauben SW5 lösen - Achtung! In der oberen Bohrung befi ndet sich noch eine Feder- und Passscheibe, den Türgriff um 180°...

  • Seite 41: Einstellen Des Luftleiters

    Montage des LAVA Abb. 2.23 Verschlussriegel justieren Abb. 2.22 Türfeder spannen  d ie Türfedern unten und oben spannen.  V erschlussriegel ggf. in der Höhe justieren. 2.10 Einstellen des Luftleiters Der obere Luftleiter ist von der Brennraumseite oben am Türrahmen verschraubt.

  • Seite 42: Installation Der Ledatronic

    Installation der LEDATRONIC Installation der LEDATRONIC Der LAVA ist serienmäßig immer als manuelles Gerät ausgestattet. Für den Betrieb mit der elektronischen Verbrennungsluftregelung LEDATRONIC ist er mit dem passenden Zubehörset LEDATRONIC (siehe „Optionales Zubehör“ auf Seite 4) zu ergänzen und umzurüsten.

  • Seite 43: Ausbauen Des Lufthebels

    Installation der LEDATRONIC Ausbauen des Lufthebels Die Ansatzschraube der Luftventilgabel lösen und entfernen, die Luftventilgabel leicht nach oben heben die Abwinkelung des Luftventils zur Seite schieben, den Luftventilhebel nach hinten herausziehen. Abb. 3.2 Lösen des Lufthebels, „Luftventilgabel“ Abb. 3.3 Anheben der Lufthebels, „Luftventilgabel“ Abb.
  • Seite 44 Installation der LEDATRONIC das Schleppblech entfernen, das Bodenblech entnehmen, das Oberteil des Bodenluftventils ausbauen - dafür die mittige Schraube des Ventils lösen, das Ventiloberteil nach hintenschieben und entnehmen, anschließend das Bodenblech und den Bodenstein wieder einlegen, den Luftschlitz der Lufthebeldurchführung im Frontrahmen mit schwarzer Abb.

  • Seite 45: Türschalter

    3.2 Türschalter Je nach Anschlag der Tür wird der Türschalter in der unteren Ecke montiert. Der Türschalter wird auf der Griffseite montiert! Einbauen des Türschalters bei LAVA mit Gusstür Die Feuertür aushängen , den Luftleiter und den Türrahmen abzuschrauben. den vorgeprägten Ausschnitt im Frontrahmen bzw.
  • Seite 46 Widerstand schließen lassen und darf den Türschalter nicht nach hinten drücken, der Türschalter muss durch das Schließen der Feuertür leicht nach unten gedrückt werden, so dass das Klicken des Schaltkontakts hörbar ist. Abb. 3.12 montierter Türschalter im Frontrahmen bei LAVA mit Gusstür...

  • Seite 47: Thermoelement

    Bohrung herstellen. (Bohrung Ø 11 mm), den Temperaturfühler einsetzen und mit Ofenkitt, Keramikfi lz oder ähnlichem eindichten. Abb. 3.13 Einbaupunkte für den Temperaturfühler bei LAVA D Fühlerposition bei LAVA N Bei LAVA N das Thermoelement in die vorgesehene Bohrung in der Guss-Kuppel (Strahlungskopf) einsetzen - die Bohrung ist mit einer Schraube und Kitt verschlossen.

  • Seite 48: Fühlerposition Bei Lava W

    Anschließend die Thermoleitung so verlegen, dass sie den Heizkamineinsatz oder die Heizgasrohre nicht berührt. 3.4 Einstellungen der LEDATRONIC Für den Betrieb des Heizkamineinsatzes LAVA oder LAVA W unter optimalen Anlagen- und Schornsteinbe- dingungen ist die LEDATRONIC auf den entsprechenden Gerätetyp einzustellen. Für Anpassungen der LEDATRONIC bei nicht optimalen Anlagenverhältnissen können entsprechende Einstellungen nach Vorgabe der Montageanleitung der LEDATRONIC vorgenommen werden.
  • Seite 49 Wechsel in die Menü-Ebene direkt aus der Hauptanzeige. Wechsel in die Fachmann-Ebene Eingabe des Passworts und Weiter. Auswahl der Einstellung Heizgerät. Auswahl des Gerätetyps LAVA bzw. LAVA W Die getroffene Auswahl wird bestätigt mit „Ausgeführt“. Abb. 3.16 Zugriff auf die Heizgeräte-Ebene...

  • Seite 50: Betrieb Der Feuerstätte Unter Prüfbedingungen

    Installation der LEDATRONIC 3.5 Betrieb der Feuerstätte unter Prüfbedingungen Die Verbrennungsluftregelung passt die Einstellung der Verbrennungsluftklappe während des Abbrands ständig an den jeweiligen Zustand der Verbrennung an. Unter Normprüfbedingungen (Produkt-, Baumusterprüfung) gem. DIN EN 13229 muss die Verbrennungs- luftklappe während des gesamten Abbrands entsprechend eingestellt werden und anschließend unverändert bleiben.

  • Seite 51: Einbau Und Anschluss Des Lava

    (siehe Abb. 4.1 auf Seite 48)  Der notwendige Sicherheitsabstand im Strahlungsbereich der Sichtscheibe zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln ist einzuhalten. Notwendiger Abstand im Strahlungsbereich der Feuerraumöffnung: LAVA W 80cm LAVA D / N 120cm (siehe Abb. 4.2 auf Seite 49) ...

  • Seite 52: Schutz Von Gebäudeteilen Mit Oder Aus Brennbaren Baustoffen

    Gebäudeteilen mit und ohne brennbare Bestandteile. Die notwendigen Dämmschichtstärken sind den technischen Daten zu entnehmen (siehe „1.3 Technische Daten LAVA (ohne Wassertechnik)“ auf Seite 6 und „Schutz der Anbaufl ächen des Gebäudes“ auf Seite 50). Die angegebenen Sicherheitsabstände oder Brandschutzmaßnahmen zu brennbaren Baustoffen, Bauteilen, Möbeln usw.

  • Seite 53: Schutz Im Strahlungsbereich Der Sichtscheibe(N)

    Einbau und Anschluss des LAVA Schutz im Strahlungsbereich der Sichtscheibe(n) Der notwendige Sicherheitsabstand im Strahlungsbereich der Sichtscheibe zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln ist einzuhalten. 80cm LAVA W In diesem Bereich dürfen sich keine brennbaren Gegenstände befi nden, auch...

  • Seite 54: Schutz Der Anbaufl Ächen Des Gebäudes

    Einbau und Anschluss des LAVA Schutz der Anbaufl ächen des Gebäudes Heizkammerdecke Blechverkleidung Mineralischer Baustoff Heizgasrohr/ Verbindungsstück Min. 50 cm Dämmung für das Verbindungsstück Heizkammer Wärmedämmung mit Referenzdämmstoff Vormauerung zu schützende Anbaufl äche Außenlufteintritt Betonplatte zur Lastverteilung Boden-Vorgelege Umlufteintritt Heizkamineinsatz...

  • Seite 55: Brand- Und Wärmeschutzmaßnahmen

    Einbau und Anschluss des LAVA 4.3 Brand- und Wärmeschutzmaßnahmen  Anbaufl ächen (Wände, Decke und Boden) sind grundsätzlich zu dämmen (Wärmeschutz).  Anbaufl ächen mit oder aus brennbaren Bestandteilen müssen entsprechend geschützt, bzw. gedämmt und ggf. vorgemauert werden (Brandschutz). ...
  • Seite 56 Einbau und Anschluss des LAVA Brandschutzmaßnahmen nach TROL 2006:2017-01 Einbausituation Schutzmaßnahme aktive mind. Dämmung Vormauerung Hinterlüftung Anbaufl ächen ohne brennbare Baustoffe ab 10cm WDS 2 Dicke mit rückseitigen Einbaumöbeln aus brennbaren Baustoffen ohne belüfteten Abstand, Referenzdämmstoff direkter Anbau an nicht brennbare Gebäudedecken,...

  • Seite 57: Verkleidung Und Aufstellfl Äche

    Einbau und Anschluss des LAVA 4.4 Verkleidung und Aufstellfl äche  Die Verkleidung darf weder auf den Heizkamineinsatz aufgelastet werden noch ohne Abstand zum Heizkamineinsatz errichtet werden. Um die Verkleidung im Bereich der Feuertür statisch abzufangen, empfehlen wir entsprechende Tragrahmen bzw. Schürzentragrahmen, z.B. L-Stahlprofi le, ...
  • Seite 58 Beim Einbau der Feuerstätte an Anbaufl ächen mit oder aus brennbaren Baustoffen müssen die in den technischen Daten (siehe „1.4 Technische Daten LAVA W (mit Wassertechnik)“ auf Seite 13, bzw. „1.4 Technische Daten LAVA W (mit Wassertechnik)“ auf Seite 13) im jeweiligen Abschnitt „Brandschutz“...

  • Seite 59: Installation Von Geräten Mit Wassertechnik (Lava W)

    Verbindungsstellen der Heizgasrohre müssen sorgfältig mit Rohrschellen oder Eisen- oder Kesselkitt o. ä. abgedichtet werden.  Zur Verbindung von Heizkamineinsatz und Heizgaszug (bei LAVA N) ist ein geeignetes Heizgasrohr 1 zu verwenden - Heizgasrohre müssen mindestens aus 2 mm Stahlblech, 1 mm austenitischem Stahlblech (Edelstahl) oder 4 mm Grauguss bestehen.

  • Seite 60: Verbindungsstück Und Anschluss An Den Schornstein

    Einbau und Anschluss des LAVA Verbindungsstück und Anschluss an den Schornstein  Das Abgasrohr (Verbindungsstück) muss auf dem Abgasstutzen sicher befestigt sein. Der Querschnitt sollte innerhalb der Rohrstrecke nach Möglichkeit nicht verringert werden.  Das Abgasrohr (Verbindungsstück) darf nicht mit Gefälle zum Schornstein verlegt werden.

  • Seite 61: Guss-Heizkasten (Metallischer Heizgaszug)

    Einbau und Anschluss des LAVA 4.7 Guss-Heizkasten (Metallischer Heizgaszug) Nur der LAVA N ist mit Heizgaszug (Guss-Heizkasten) verwendbar! Es darf nur der zum jeweiligen Heizkamineinsatz passende gusseiserne Heizkasten verwendet werden. Bei der Verwendung eines Guss-Heizkastens muss eine Anheizklappe installiert werden. Wir empfehlen den LEDA Multifunktionsstutzen (siehe „Optionales Zubehör“...

  • Seite 62: Lws Und Keramische Heizgaszüge

    4.8 LWS und keramische Heizgaszüge Nur der LAVA N ist mit keramischen Heizgaszügen verwendbar! Der Heizkamineinsatz LAVA N kann mit dem LEDA Wärmespeichersystem LWS verwendet werden. Die entsprechenden Vorgaben für die Dimensionierung des LWS sind den techn. Daten zu entnehmen (siehe technische Daten ab 1.3 auf Seite 6).

  • Seite 63: Normen Und Richtlinien

    Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kachelöfen oder Kaminen) und Heizungssystemen besonders zu beachten: TROL 2006:2017 Fachregeln des Ofen- und Luftheizungsbauerhandwerks Landesbauordnung des jeweiligen Bundeslandes FeuVO Feuerungsverordnungen der jeweiligen Bundesländer...
  • Seite 64 Normen und Richtlinien DIN 18380 VOB Teil C, Heizungs- und Brauchwassererwärmungsanlagen DIN 4807-2 Ausdehnungsgefäße - offene und geschlossene Ausdehnungsgefäße für wärmetech- nische Anlagen VDI 2035 VDI-Richtlinie 2035, Vermeidung von Schäden in Warmwasserheizanlagen, Blatt 1 - Steinbildung Blatt 2 - wasserseitige Korrosion ZV SHK Merkblatt Merkblatt zur TROL - „Wassertechnik“...
  • Seite 68 Fordern Sie weitere Infos an: Ask for more information: LEDA Werk GmbH & Co. KG Postfach 1160 D - 26761 Leer Tel. +49 491 6099 - 0 Fax - 290 www.leda.de info@www.leda.de...
