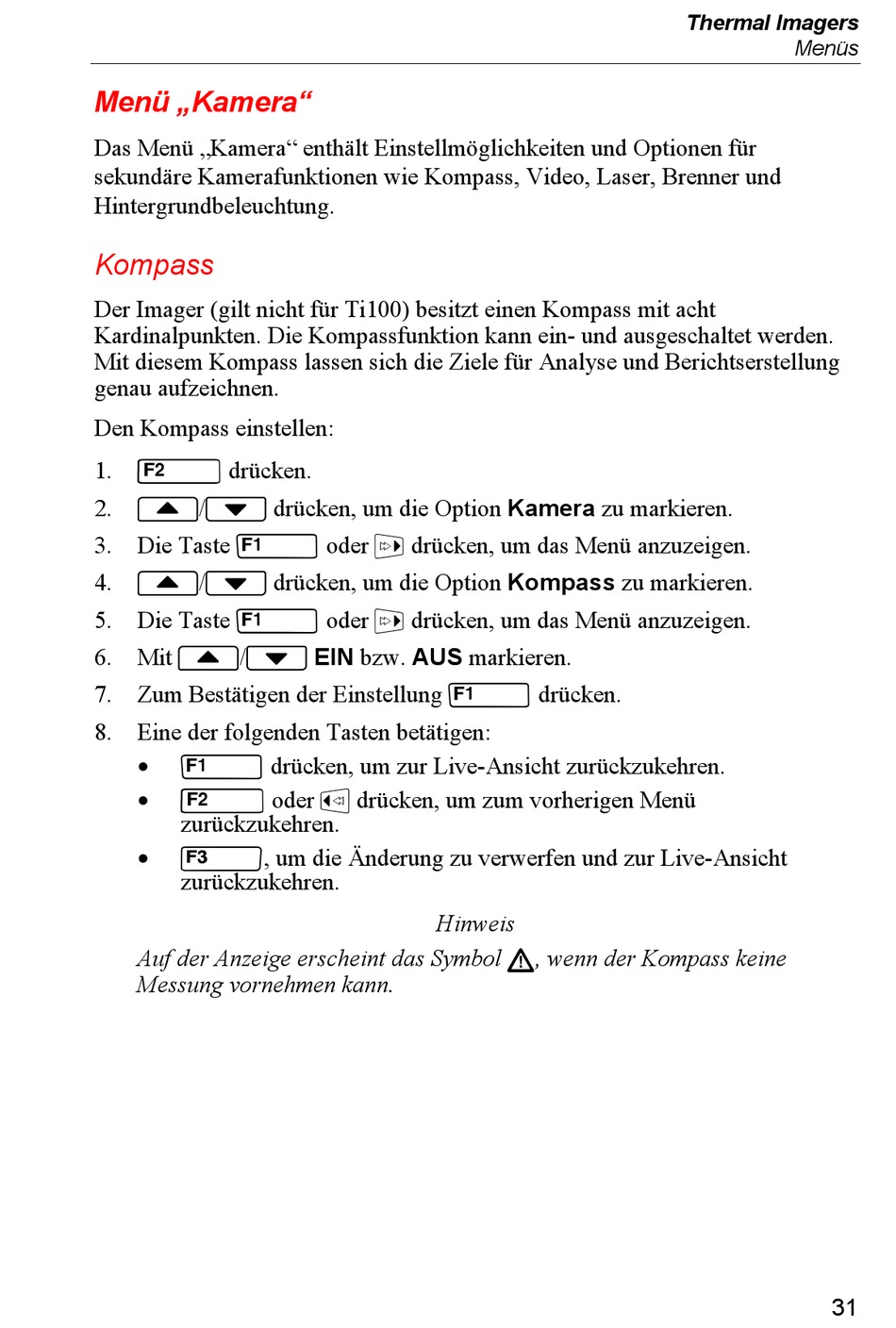

Fluke Ti100 Bedienungshandbuch Seite 37

Menü „Kamera"
Das Menü „Kamera" enthält Einstellmöglichkeiten und Optionen für
sekundäre Kamerafunktionen wie Kompass, Video, Laser, Brenner und
Hintergrundbeleuchtung.
Kompass
Der Imager (gilt nicht für Ti100) besitzt einen Kompass mit acht
Kardinalpunkten. Die Kompassfunktion kann ein- und ausgeschaltet werden.
Mit diesem Kompass lassen sich die Ziele für Analyse und Berichtserstellung
genau aufzeichnen.
Den Kompass einstellen:
1. V drücken.
2. R/S drücken, um die Option Kamera zu markieren.
3. Die Taste U oder Y drücken, um das Menü anzuzeigen.
4. R/S drücken, um die Option Kompass zu markieren.
5. Die Taste U oder Y drücken, um das Menü anzuzeigen.
6. Mit R/S EIN bzw. AUS markieren.
7. Zum Bestätigen der Einstellung U drücken.
8. Eine der folgenden Tasten betätigen:
•
U drücken, um zur Live-Ansicht zurückzukehren.
•
V oder X drücken, um zum vorherigen Menü
zurückzukehren.
•
W, um die Änderung zu verwerfen und zur Live-Ansicht
zurückzukehren.
Auf der Anzeige erscheint das Symbol W, wenn der Kompass keine
Messung vornehmen kann.
Hinweis
Thermal Imagers
Menüs
31
