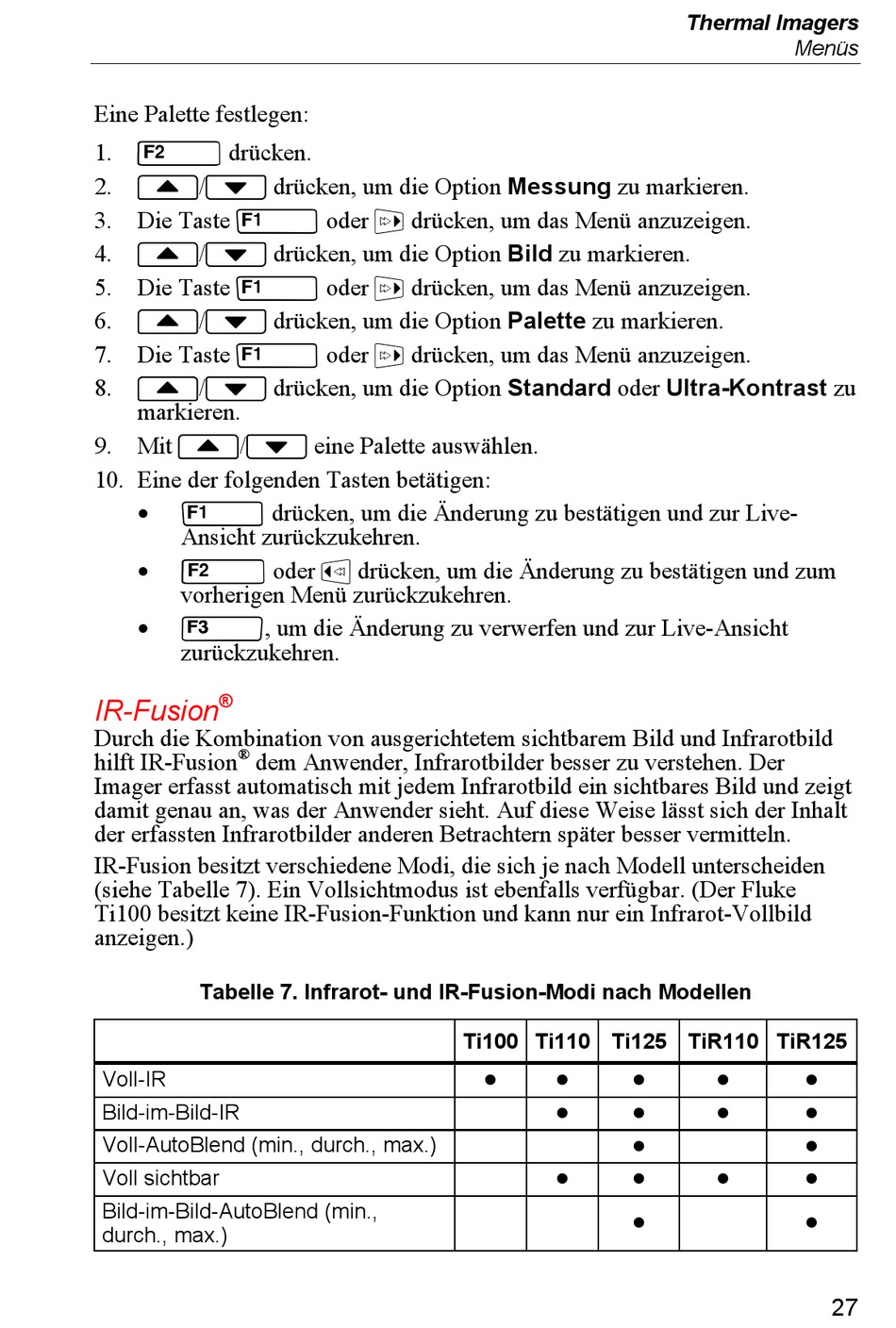

Fluke Ti100 Bedienungshandbuch Seite 33

Eine Palette festlegen:
1. V drücken.
2. R/S drücken, um die Option Messung zu markieren.
3. Die Taste U oder Y drücken, um das Menü anzuzeigen.
4. R/S drücken, um die Option Bild zu markieren.
5. Die Taste U oder Y drücken, um das Menü anzuzeigen.
6. R/S drücken, um die Option Palette zu markieren.
7. Die Taste U oder Y drücken, um das Menü anzuzeigen.
8. R/S drücken, um die Option Standard oder Ultra-Kontrast zu
markieren.
9. Mit R/S eine Palette auswählen.
10. Eine der folgenden Tasten betätigen:
•
U drücken, um die Änderung zu bestätigen und zur Live-
Ansicht zurückzukehren.
•
V oder X drücken, um die Änderung zu bestätigen und zum
vorherigen Menü zurückzukehren.
•
W, um die Änderung zu verwerfen und zur Live-Ansicht
zurückzukehren.
®
IR-Fusion
Durch die Kombination von ausgerichtetem sichtbarem Bild und Infrarotbild
®
hilft IR-Fusion dem Anwender, Infrarotbilder besser zu verstehen. Der
Imager erfasst automatisch mit jedem Infrarotbild ein sichtbares Bild und zeigt
damit genau an, was der Anwender sieht. Auf diese Weise lässt sich der Inhalt
der erfassten Infrarotbilder anderen Betrachtern später besser vermitteln.
IR-Fusion besitzt verschiedene Modi, die sich je nach Modell unterscheiden
(siehe Tabelle 7). Ein Vollsichtmodus ist ebenfalls verfügbar. (Der Fluke
Ti100 besitzt keine IR-Fusion-Funktion und kann nur ein Infrarot-Vollbild
anzeigen.)
Tabelle 7. Infrarot- und IR-Fusion-Modi nach Modellen
Voll-IR
Bild-im-Bild-IR
Voll-AutoBlend (min., durch., max.)
Voll sichtbar
Bild-im-Bild-AutoBlend (min.,
durch., max.)
Ti100 Ti110 Ti125 TiR110 TiR125
• •
•
•
Thermal Imagers
Menüs
• •
• •
•
• •
•
•
•
•
•
•
27
