RP-Tools RP-8504AY Installations- Und Wartungshandbuch Seite 14

RP-8504A
Stand: REV. A 2012/07//18

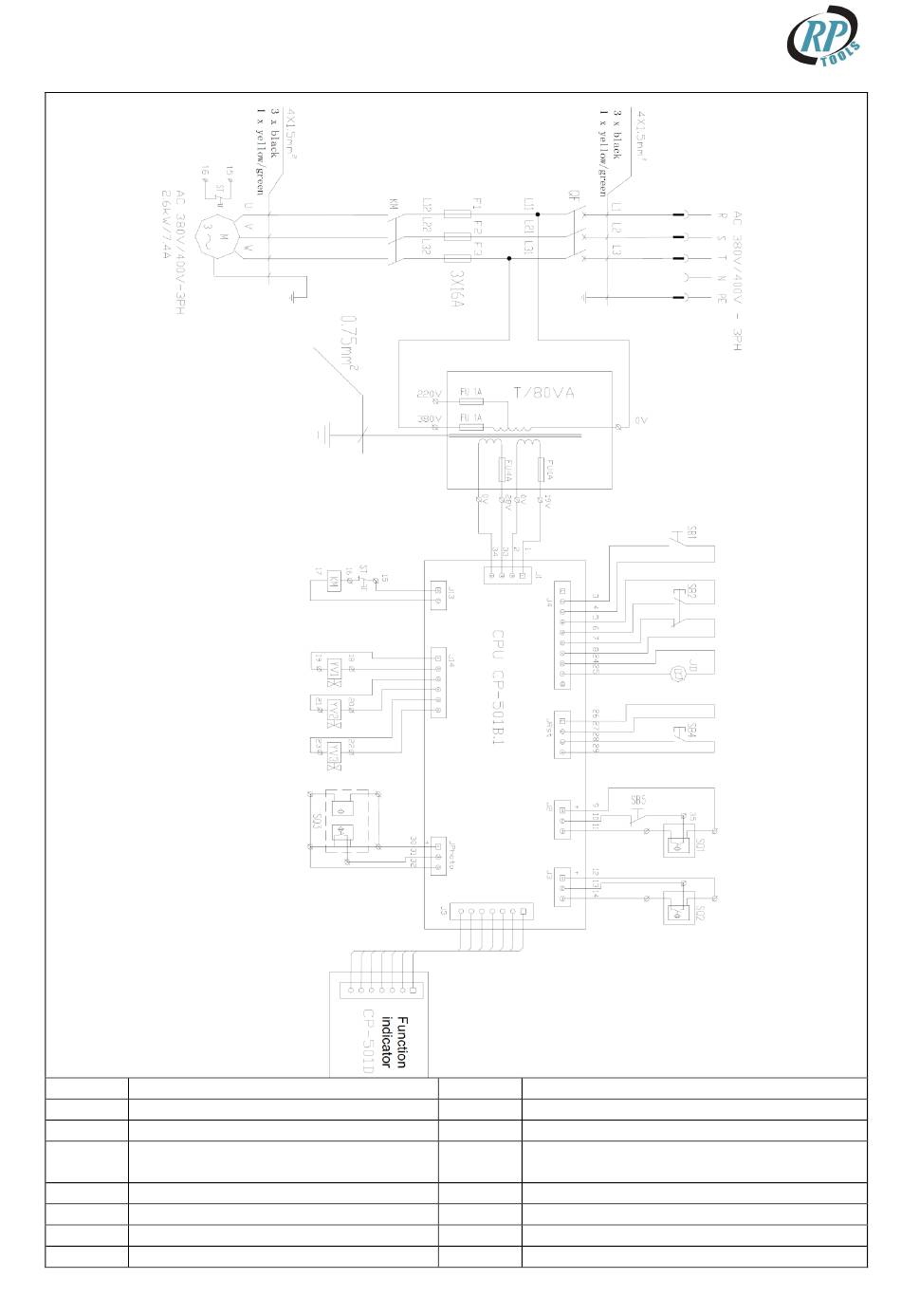

Bild 5a – ELEKTRIK - SCHALTPLAN (380V/400V/50Hz/3Ph)
QF Hauptschalter
M Motor 2.6KW 3PH
ST Überhitzungsschutz
T Transformator 80VA
KM Schütz DC
YV1 Ablassventil
YV2 Ablassventil Sicherheit – Plattform P1
YV3 Ablassventil Sicherheit – Plattform P2
RP. 01
RP-TOOLS Werkstatt-Technik
SB1
SB2
SB4
SB5
SQ1
SQ2
SQ3
JD
14 / 34
Hebeknopf
Absenkungsknopf / CE-STOP Absenkung
Photozelle Überbrückung Taste
Entlüftung-Taste
Endabschalter oben)
Endabschalter oben
Endabschalter Sicherheitshöhe CE STOP
Photozelle
Alarm Signal
(Überbrückung
