RP-8504A
Stand:
REV. A 2012/07//18

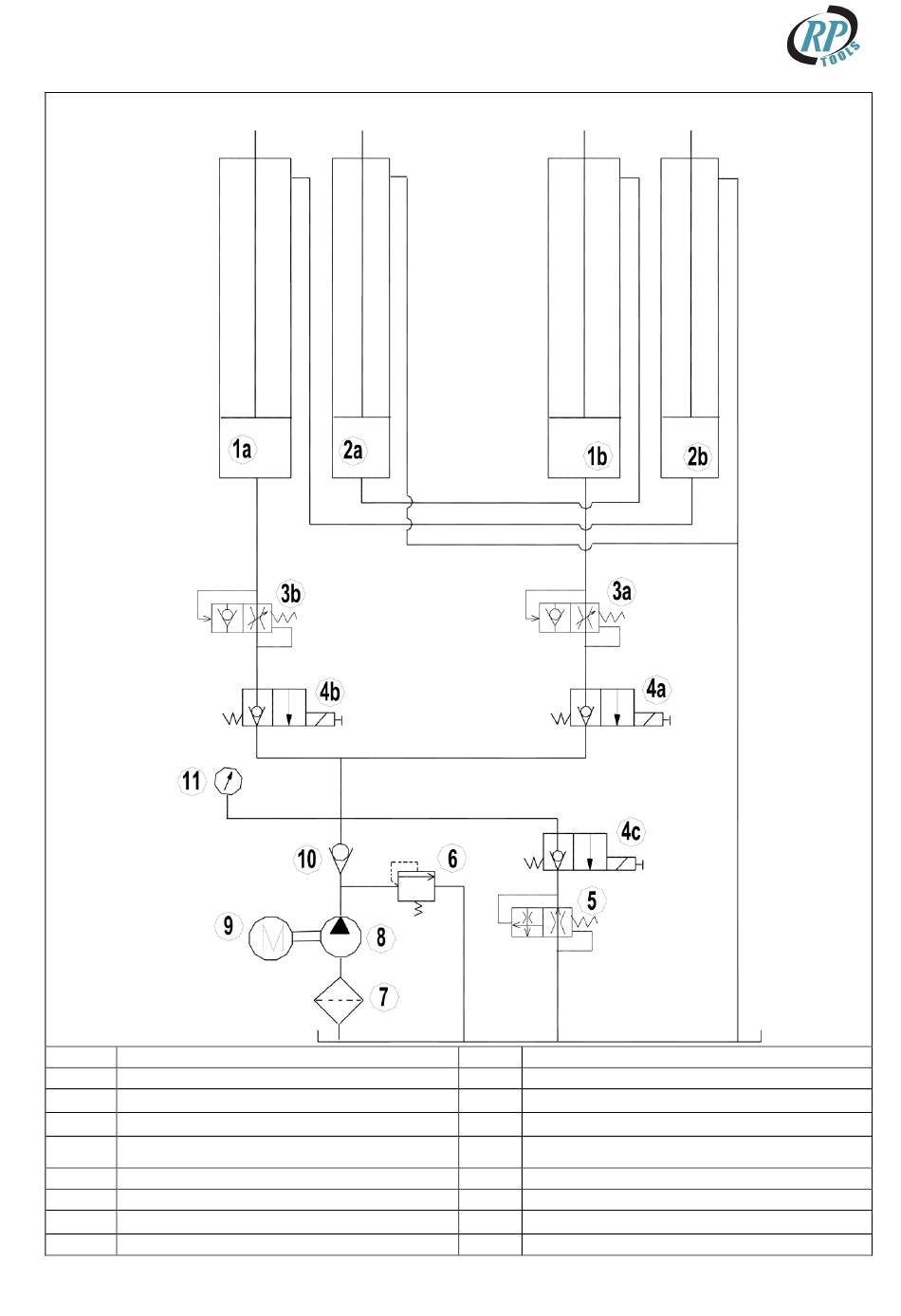

Bild 4 - HYDRAULIK PLAN
1a
Plattform P1 Masterzylinder
1b
Plattform P2 Masterzylinder
2a
Plattform P1 Sekundärzylinder
2b
Plattform P2 Sekundärzylinder
3a
Schlauchbruchsicherung - Plattform P2
3b
Schlauchbruchsicherung - Plattform P1
4a
Ablassventil Sicherheit – Plattform P2
4b
Ablassventil Sicherheit – Plattform P1
4c
Ablassventil
RP. 01
RP-TOOLS Werkstatt-Technik
5
6
7
8
9
10
11
13 / 34
Absenkkontrollventil
Max. Druckventil
Öl Filter
Pumpe
Motor
Rückschlagventil
Druckanzeige
