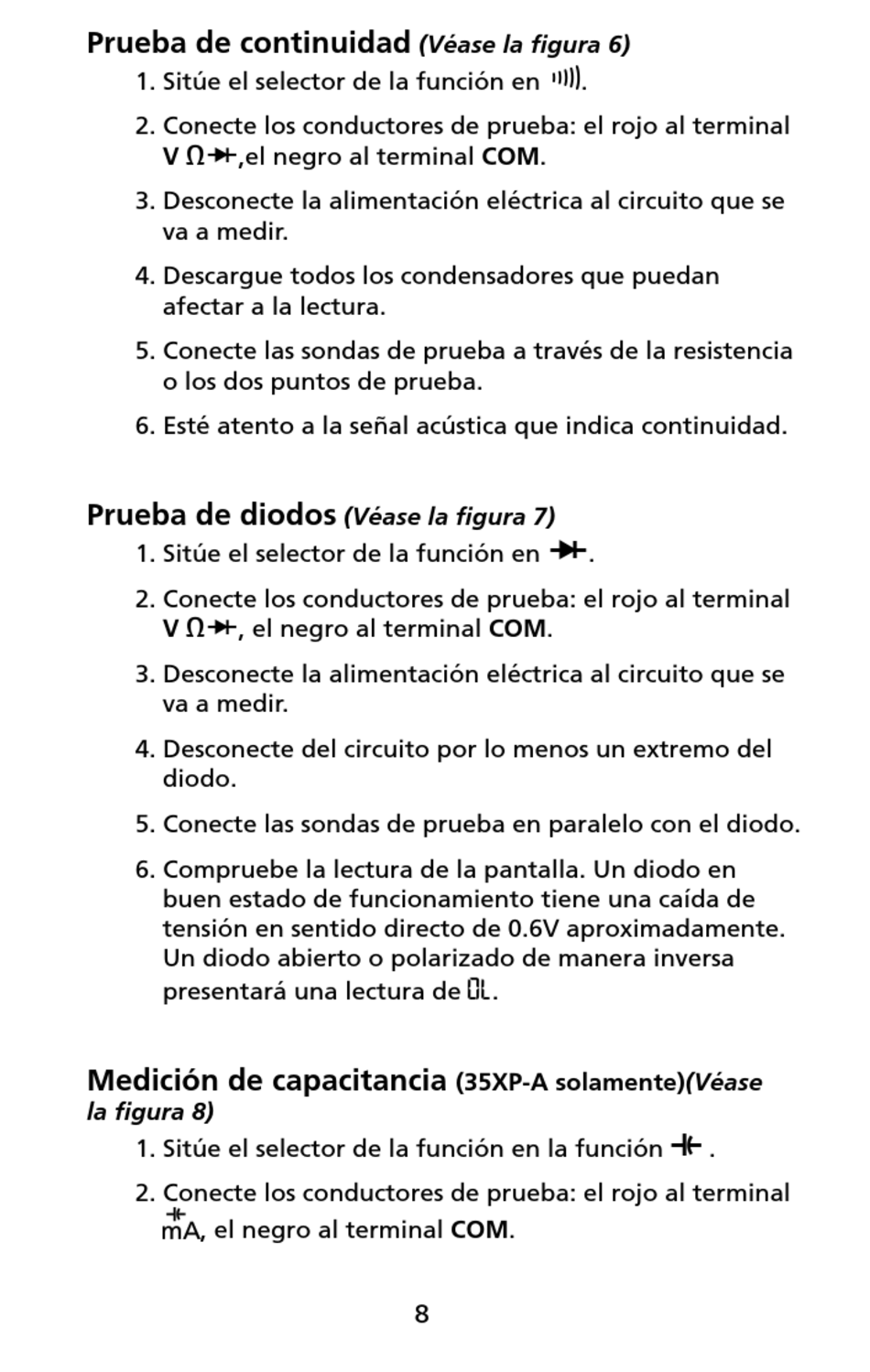

Prueba de continuidad
1. Sitúe el selector de la función en
2. Conecte los conductores de prueba: el rojo al terminal
V ,el negro al terminal COM.
3. Desconecte la alimentación eléctrica al circuito que se
va a medir.
4. Descargue todos los condensadores que puedan
afectar a la lectura.
5. Conecte las sondas de prueba a través de la resistencia
o los dos puntos de prueba.
6. Esté atento a la señal acústica que indica continuidad.
Prueba de diodos
1. Sitúe el selector de la función en
2. Conecte los conductores de prueba: el rojo al terminal
V , el negro al terminal COM.
3. Desconecte la alimentación eléctrica al circuito que se
va a medir.
4. Desconecte del circuito por lo menos un extremo del
diodo.
5. Conecte las sondas de prueba en paralelo con el diodo.
6. Compruebe la lectura de la pantalla. Un diodo en
buen estado de funcionamiento tiene una caída de
tensión en sentido directo de 0.6V aproximadamente.
Un diodo abierto o polarizado de manera inversa
presentará una lectura de
Medición de capacitancia
la figura 8)
1. Sitúe el selector de la función en la función
2. Conecte los conductores de prueba: el rojo al terminal
, el negro al terminal COM.
(Véase la figura 6)
(Véase la figura 7)
.
0o
(35XP-A solamente)(Véase
