- Seite 45 38XR-A Digital Multimeter Inhalt Sicherheitsinformationen..................2 Symbole in diesem Handbuch ..............2 Einleitung......................3 Messungen durchführen..................3 Nachweisen der Funktionsfähigkeit des Instruments ........3 Bereichswahl....................3 Beheben einer Überlastanzeige (o oder -o) W.........3 Messen von Gleichspannung .......Siehe Abbildung ..4 Messen von AC + DC Spannung (True rms) .. Siehe Abbildung -2-und-3- ..4...
-
Seite 46: Sicherheitsinformationen
Sicherheitsinformationen • Das 38XR-A Digital Multimeter ist UL-, CSA- und EN61010-1-zertifiziert für Installationsklasse III – 1000V und Klasse IV – 600V. Die Anwendung ist empfohlen für stationäre Anlagen wie Stromverteilertafeln, Energieleitungen, kurze Verzweigungsstromkreise und Beleuchtungsanlagen in großen Gebäuden, sowie für die primäre Stromverteilungsebene, z.B. Stromzähler oder Freileitungs- oder Erdleitungsversorgungssysteme. -
Seite 47: Einleitung

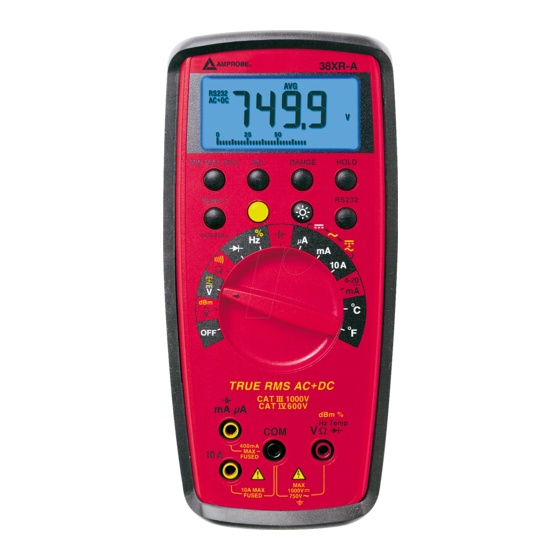

Einleitung Das Modell 38XR-A ist ein handgehaltenes Multimeter mit Effektivwert- Wechselspannung (True rms) und automatischer Bereichswahl, das folgende Mess- und Testfunktionen bietet: • Gleich- und Wechselspannung • Kondensatorkapazität • Gleich- und Wechselstrom • Dioden • Widerstand • Kontinuität • Frequenz •... -
Seite 48: Messen Von Gleichspannung
Messen von Gleichspannung Siehe Abbildung 1. Den Funktionsschalter auf v schalten. 2. Falls RANGE angezeigt wird, die Taste RANGE drücken, um die automatische Bereichswahl zu aktivieren. 3. Die Messleitungen anschließen. Rot an E, Schwarz an COM. 4. Die Messleitungen an die Prüfpunkte des Stromkreises anschließen. 5. -
Seite 49: Siehe Abbildung -3-Und-5
Messen von Gleichstrom Siehe Abbildung 1. Den Funktionsschalter auf eine Stromfunktion (µA, mA, oder 10A) schalten. 2. Falls AC oder AC+DC angezeigt wird, die gelbe Taste drücken, um DC zu aktivieren. 3. Falls die Funktion µA ausgewählt ist und RANGE angezeigt wird, die Taste RANGE drücken, um die automatische Bereichswahl zu aktivieren. -
Seite 50: Prüfen Der Kontinuität
Die Polarität des Adapters an die Polarität des Thermoelements anpassen. 3. Den TEMP-Adapter an die Eingänge E und COM des Messgeräts anschließen. Hinweis: Der 38XR-A ist mit allen Typ-K-Thermoelementen kompatibel. Das im Lieferumfang des Messgeräts enthaltene Typ-K-Knopfthermoelement ist nicht für den Kontakt mit Flüssigkeiten oder elektrischen Stromkreisen vorgesehen. -
Seite 51: Messen Von Frequenz
Messen von dBm Siehe Abbildung -13- 38XR-A misst dBm relativ zu 1 mW, bezogen auf 50 Ω. Dies bedeutet: 10 dBm = 10 mW, 0 dBm = 1 mW, -10 dBm = 0.1 mW usw. 1. Den Funktionsschalter auf stellen. -
Seite 52: Echt-Effektivwertmessung (True Rms)
Impulsförmige Signale • Alle nicht-sinusförmigen Wechselstrom-Wellenformen 38XR-A zeigt die dc, ac oder ac+dc-Komponenten einer Wechselspannungs- oder Wechselstrommessung an. Die dc-Komponente ist die Potentialverschiebung oder der Impulsboden. Die ac-Komponente ist der Bereich unter der Schwingungsform. Die ac+dc-Komponente ist der kombinierte Effekt der ac- und dc-Komponenten. -
Seite 53: Akustisches Signal Off
Akustisches Signal OFF Das akustische Signal wird ausgelöst, um anzuzeigen, dass das DMM eine Funktion durchführt, dass eine Bereichsänderung durchgeführt wird, dass ein Grenzwert erreicht wurde usw. Zum Deaktivieren des akustischen Signals das folgende Verfahren durchführen: 1. Den Funktionsschalter auf OFF einstellen. 2. -
Seite 54: Rs232 Kommunikationssoftware (38Sw)
RS232 Kommunikationssoftware (38SW) Siehe Abbildung -14- 38XR-A verfügt über eine RS232 IR-Kommunikationsschnittstelle zum Herunterladen von Messdaten (Wert, Funktion und Bereich) auf einen PC. Das 38SW Zubehör-Kit (Software und Kabel) stellt eine grafische Benutzeroberfläche für den PC bereit, über die Messdaten erfasst, gespeichert und angezeigt werden können. -
Seite 55: Reparatur
Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe ® weiter unten) zur Reparatur oder zum Umtausch eingesendet werden. -
Seite 56: Garantie
GARANTIE Es wird gewährleistet, dass das 38XR-A Digital Multimeter innerhalb eines Zeitraums von drei (3) Jahre ab dem Datum des Kaufes des Multimeters durch den Erstkäufer oder Erstnutzer frei von Material- oder Fertigungsfehlern ist. Multimeter, die während der Garantieperiode als defekt angegeben werden, müssen mit dem... -
Seite 57: Elektrische Spezifikationen
Spitzenfaktor: ≤ 3 Sicherheit: Übereinstimmung mit EN61010-1, Rev-2 Eingangsimpedanz: 10 MO CAT III 1000V, CAT IV 600V, Class 2, Alle Effektivwert-Wechselspannungsberei- pollution degree II; CSA 22.2 -1010-1. che sind von 5 % bis 100 % des Bereichs P $ ! spezifiziert. - Seite 58 KONDENSATORKAPAZITÄT WECHSELSTOM (AC CURRENT) true rms (AC+DC) (45 Hz bis 1 kHz) Bereiche: 40 nF, 400 nF, 4 µF, 40 µF, (autom./manuelle Bereiche: 100 µA, 1000 µA, 10 mA, 400 uF (3999 Counts) (autom./manuelle Bereichswahl) 100 mA, 400 mA, 10 A Bereichswahl) Auflösung: 0.01 nF Auflösung: 0.1 µA...
- Seite 59 MIN MAX AVG: Zeigt den Niedrigst-, Höchst- oder Durchschnittswert an, der bei Bereiche: -13 dBm bis +50 dBm einer Messung erkannt wird. Auflösung: 0.01 dBm HOLD: Hält die letzte Messung auf der Genauigkeit: Anzeige fest. ±0.7 dB + 8 Digits ( 45 Hz bis 5 kHz ) REL: Gibt an, dass die Messungen relativ ±2.5 dB + 8 Digits ( 5 kHz bis 10 kHz ) sind.
