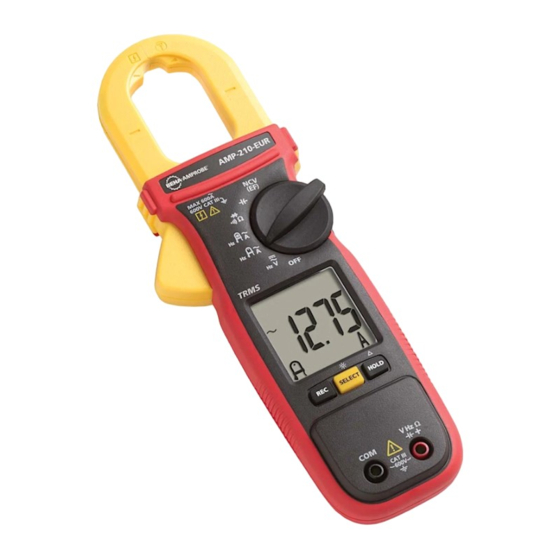

- Seite 1 AMP-210 AMP-210-EUR 600A AC TRMS Clamp Multimeter AMP-220 AMP-220-EUR 600A AC / DC TRMS Clamp Multimeter AMP-310 AMP-310-EUR 600A AC TRMS Clamp Multimeter AMP-320 AMP-320-EUR 600A AC / DC TRMS Clamp Multimeter Bedienungshandbuch...
- Seite 3 Zangenmultimeter, 600 A, AC, TRMS AMP-220 / AMP-220-EUR Zangenmultimeter, 600 A, AC/DC, TRMS AMP-310 / AMP-310-EUR Zangenmultimeter, 600 A, AC, TRMS AMP-320 / AMP-320-EUR Zangenmultimeter, 600 A, AC/DC, TRMS Bedienungshandbuch 7/2014, 6.003.318 A © 2014 Amprobe® Test Tools. Sämtliche Rechte vorbehalten. In Taiwan gedruckt...
- Seite 4 Fahrlässigkeit, Missbrauch, Manipulation, Kontamination sowie anomale Nutzung und Einsatzbedingungen werden nicht durch die Garantie abgedeckt. Händler sind nicht berechtigt, jegliche Erweiterungen der Garantie im Namen von Amprobe in Aussicht zu stellen. Um Serviceleistungen während der Garantiezeit in Anspruch zu nehmen, übergeben Sie das Produkt mitsamt Kaufbeleg einem autorisierten Amprobe-Servicecenter oder einem Amprobe-Händler oder -Distributor.
-
Seite 5: Inhaltsverzeichnis
TRMS-Zangenmultimeter AMP-210- / AMP-210-EUR-Serie Inhalt SYMBOLE ....................... 3 SICHERHEITSHINWEISE ................. 4 AUSPACKEN UND PRÜFEN ................5 MESSUNGEN ....................6 Wechsel- und Gleichspannungen messen ..........7 Spannungsprüfung (NCV) ................ 8 Wechsel- und Gleichströme messen ............9 Präzise Niederstrommessungen ............... 10 Mikroamperemessungen, µA ..............11 Widerstand, Durchgang und Dioden prüfen ......... - Seite 6 TRMS-Zangenmultimeter AMP-210- / AMP-210-EUR-Serie AMP-320 MAX 600A 600V CAT III TRMS ZERO PEAK-RMS SELECT HOLD CAT III 600V Zange Messposition zur präzisen Niederstrommessung Berührungsschutz Zangenmittelpunkt zur Zangenfreigabe Strommessung Display Drehschalter REC/PEAK-RMS-Taste Messwert-halten-/NULL- SELECT-/ Taste Hintergrundbeleuchtung-Taste Eingangsanschlüsse Antenne zur berührungslosen Spannungsprüfung...
-
Seite 7: Symbole
24 23 22 Energiestandwarnung Motordrehungsanzeige Phasenfolgeanzeige Messwert halten PEAK-RMS-Modus Wechselspannung (AC) (Einschaltstrom) aktiv Gleichspannung (DC) Akustische AC + DC Durchgangsprüfung aktiv Frequenzumrichter Diodenprüfung aktiv Negativer Messwert Messwertaufzeichnung Relativer Nullwert aktiv aktiv Präziser MAX: Maximalmodus aktiv Niederstrommessungsmodus MIN: Minimalmodus aktiv kΩ: Kiloohm AVG: Durchschnittsmodus Hz: Hertz aktiv... -
Seite 8: Sicherheitshinweise
Gleichspannung (DC). Batterie. Underwriters Laboratories. [Hinweis: Kanada und USA.] Erfüllt europäische Vorgaben. Erfüllt zutreffende australische Vorgaben. Entsorgen Sie das Gerät nicht mit dem regulären Hausmüll. Wenden Sie sich an ein qualifiziertes Recyclingunternehmen. SICHERHEITSHINWEISE Das Messgerät erfüllt folgende Vorgaben: • UL/IEC/EN 61010-1, CAN/CSA C22.2 Nr. 61010-1, Immissionsgrad 2, Messkategorie III 600 V • IEC/EN 61010-2-033 • IEC/EN 61010-2-032... -
Seite 9: Auspacken Und Prüfen
• Legen Sie nicht mehr als die am Messgerät angegebene Maximalspannung zwischen den Anschlüssen sowie zwischen jeglichen Anschlüssen und Masse an. • Trennen Sie die Messleitungen vom Messgerät, bevor Sie das Messgerätgehäuse oder das Batteriefach öffnen. • Benutzen Sie das Messgerät niemals mit abgenommenem Batteriefachdeckel oder geöffnetem Gehäuse. -
Seite 10: Messungen
AMP-210 AMP-310 AMP-220 AMP-320 MAX 600A MAX 600A 600V CAT III 600V CAT III MAX 600A MAX 600A 600V CAT III 600V CAT III TRMS TRMS TRMS TRMS PEAK-RMS PEAK-RMS ZERO PEAK-RMS ZERO SELECT HOLD SELECT HOLD SELECT HOLD SELECT HOLD CAT III CAT III... -
Seite 11: Wechsel- Und Gleichspannungen Messen
Mit der HOLD-Taste frieren Sie die Messwertanzeige HOLD / ZERO ein ( wird angezeigt). Zum Fortsetzen der Messung drücken Sie die Taste ein weiteres Mal. W Warnung Damit es nicht zu Stromschlägen oder Verletzungen bei aktiver HOLD-Funktion kommt, vergessen Sie nicht, dass sich die Anzeige nicht ändert, wenn eine andere Spannung angelegt wird. -
Seite 12: Spannungsprüfung (Ncv)
Hinweis: • Bei der AC V- (und damit DC+AC V- und Hz-) Funktion wird ein digitaler Tiefpassfilter zugeschaltet, damit VFD-Signale (Frequenzumrichter) gemessen werden können. Dies verbessert auch die Stabilität von AC V-Messungen in störungsanfälligen elektrischen Umgebungen. Spannungsprüfung (NCV) Berührungslose Spannungsprüfung: 1. -
Seite 13: Wechsel- Und Gleichströme Messen
Wechsel- und Gleichströme messen W Warnung Damit es nicht zu Stromschlägen und Verletzungen kommt: • Trennen Sie die Messleitungen, bevor Sie Strommessungen durchführen. • Fassen Sie das Messgerät nicht hinter dem Berührungsschutz. • Setzen Sie das Messgerät nicht zur Messung von Strömen jenseits der maximal zulässigen Frequenz (400 Hz) ein. -
Seite 14: Präzise Niederstrommessungen
Achtung Halten Sie die Zange bei Strommessungen von anderen stromführenden Geräten wie Transformatoren, Motoren und spannungsführenden Leiter fern, da die Messgenauigkeit ansonsten beeinträchtigt werden kann. Präzise Niederstrommessungen W Warnung Damit es nicht zu Stromschlägen und Verletzungen kommt: • Trennen Sie die Messleitungen, bevor Sie Strommessungen durchführen. -
Seite 15: Mikroamperemessungen, Μa
Achtung Halten Sie die Zange bei Strommessungen von anderen stromführenden Geräten wie Transformatoren, Motoren und spannungsführenden Leiter fern, da die Messgenauigkeit ansonsten beeinträchtigt werden kann. Mikroamperemessungen, µA Die µA DC-Funktion ( ) des Messgerätes dient primär zur Prüfung von HVAC-Flammensensoren. So prüfen Sie den Flammensensor eines Heizungssystems: 1. -
Seite 16: Widerstand, Durchgang Und Dioden Prüfen
Widerstand, Durchgang und Dioden prüfen W Warnung • Damit es nicht zu falschen Messungen kommt, die ihrerseits zu Stromschlägen und Verletzungen führen können, schalten Sie den Schaltkreis stromlos, bevor Sie die Messung durchführen. • Damit es beim Prüfen von Widerstand/Durchgang/Dioden in einer Schaltung nicht zu Stromschlägen kommt, sorgen Sie dafür, dass die Schaltung stromlos ist, sämtliche Kondensatoren entladen wurden. -
Seite 17: Kapazität Und Temperatur Messen
Kapazität und Temperatur messen W Warnung Damit es nicht zu Stromschlägen und Verletzungen kommt: • Achten Sie beim Prüfen von Kondensatoren in einer Schaltung darauf, dass die Schaltung stromlos ist und sämtliche Kondensatoren entladen wurden. • Beachten Sie bei Temperaturmessungen, dass der Temperaturmessfühler KEINE spannungsführenden Teile berühren darf. -
Seite 18: Und Dreiphasenfolge Messen
Dreiphasenfolge messen Die Messung erfolgt über die Messgeräteanschlüsse L1/L2/L3. Die Phasenfolge wird mit bewegten Symbolen (LCD-Segmenten) im Display angezeigt. Standardmodus bei . Mit der SELECT-Taste schalten Sie zwischen den Modi : Hochempfindlichkeitsmodus zur Prüfung der Phasenfolge von Motoren erkennt relativ schwache Signale, die durch Drehung der Motorwelle erzeugt werden. -
Seite 19: Automatische Abschaltung
Normalmodus für Netzstromkreise: Verbinden Sie die Messleitungen L1/L2/L3 über Messspitzen und/oder Krokodilklemmen mit den Dreiphasenanschlüssen. Wenn das Messgerät eine Bewegung im Uhrzeigersinn anzeigt, entsprechen die an L1, L2 und L3 des Messgerätes angeschlossenen Phasen jeweils L1, L2 und L3 (auch mit R, S und T bezeichnet). -
Seite 20: Spezifikationen
Technische Daten Display 3 – 5/6 Stellen, 6000 Counts Messwertermittlung True RMS Polarität Automatisch Aktualisierungsge- 5 pro Sekunde nominal schwindigkeit Betriebstemperatur F bis 104 F (0 C bis 40 Maximal 80 % relative Luftfeuchte bei Relative Temperaturen bis 31 C, lineare Abnahme auf 50 Luftfeuchtigkeit % relative Luftfeuchtigkeit bei 40 F bis 140... -
Seite 21: Elektrische Spezifikationen
Stromverbrauch nach automatischer 5 µA typisch Abschaltung Abmessungen 224 x 77 x 37 mm (AMP-220 und AMP-320) (L x B x H) 219 x 77 x 37 mm (AMP-210 und AMP-310) 254 g (AMP-220 und AMP-320, Batterien eingelegt) Gewicht 208 g (AMP-210 und AMP-310, Batterien eingelegt) Zangenöffnung und Maximal 35 mm (AMP-220 und AMP-320) -
Seite 22: Kapazität
Widerstand Bereich Genauigkeit 600,0 Ω, 6,000 kΩ, 60,00 kΩ ± (1,0 % + 5 Digits) Leerlaufspannung: 1,0 VDC typisch Kapazität Bereich Genauigkeit 200,0 µF, 2500 µF ± (2,0 % + 4 Digits) 1) Genauigkeit bei Folienkondensator oder besser Diode Bereich Genauigkeit 2,000 V ±... - Seite 23 Präzise Niederstrommessung, DC (nur AMP-220 und AMP-320) 1) 2) 3) Bereich Genauigkeit 60,00 A ± (2,0 % + 5 Digits) 1) Von stromführenden Leitern in der Nähe verursachter Fehler: < 0,01 A/A 2) Angabe mit relativem DC-Nullwert zur Kompensation etwaiger von Null abweichender Messwerte 3) Plus 10 Digits zu angegebener Genauigkeit bei <...
-
Seite 24: Spannungsprüfung (Ncv)
DC+AC-Strom (nur AMP-220 und AMP-320) 1) 2) Bereich Genauigkeit 60,00 A , 600,0 A ± (2,2 % + 7 Digits) bei DC, 50 bis 100 Hz 60,00 A , 600,0 A ± (2,7 % + 7 Digits) bei 100 bis 400 Hz 1) Von stromführenden Leitern in der Nähe verursachter Fehler: <... -
Seite 25: Wartung Und Reparatur
Wartung und Reparatur Falls das Messgerät nicht funktionieren sollte, überprüfen Sie Batterien, Messleitungen und dergleichen; bei Bedarf austauschen. Beachten Sie unbedingt Folgendes: 1. Tauschen Sie Sicherung oder Batterien aus, falls das Messgerät nicht funktionieren sollte. 2. Vergewissern Sie sich anhand der Anleitung, dass keine Fehler bei der Messung verursacht wurden. - Seite 26 Unter www.Amprobe.com finden Sie: • Katalog • Anwendungshinweise • Produktspezifikationen • Bedienungsanleitungen Amprobe ® www.Amprobe.com info@amprobe.com Everett, WA 98203 Tel: 877-AMPROBE (267-7623) Amprobe Europe ® Beha-Amprobe In den Engematten 14 79286 Glottertal, Germany Bitte Tel.: +49 (0) 7684 8009 - 0...
