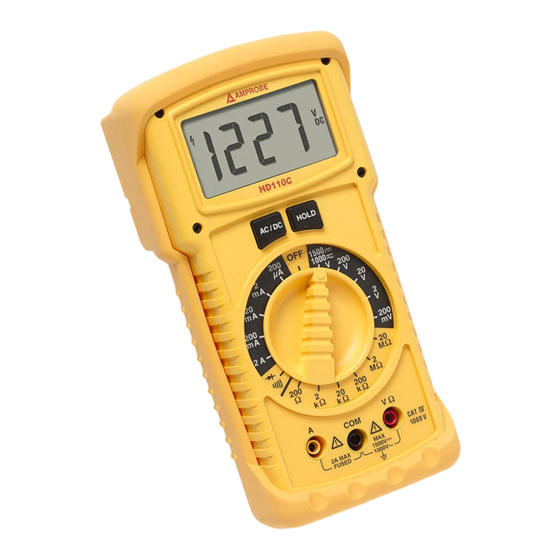

- Seite 1 HD110C Heavy-Duty Digital Multimeter Bedienungshandbuch...
- Seite 2 HD110C Merkmale HD110C HD110C 1500 1000 1000 V 2A MAX 1500V FUSED 1000V Beschreibung COM-Eingang - gemeinsamer oder Tiefpegel-Eingang für alle Messungen Ampere-Eingang Funktions-/Bereichsauswahlschalter Anzeige für schwache Batterie Hold-Anzeiger 3 ½ Stellen LCD mit Einheitsanzeiger AC/DC-Taste Hold-Taste Hochpegel-Eingang - Spannung und Widerstand...
-
Seite 3: Inhaltsverzeichnis
HD110C Hochfestes Digitalmultimeter Inhalt Symbole ..............................2 Einführung ..............................2 Warnungen und Sicherheitshinweise ....................... 2 Erste Schritte mit dem Messgerät ......................3 Überlastanzeige ............................3 Messverfahren ............................3 Gleichspannungs- und Wechselspannungsmessung (siehe Abbildung 1) ..........4 Gleichstrom- und Wechselstrommessung (siehe Abbildung 2) ............... 4 Widerstandsmessung (siehe Abbildung 3) .................... -
Seite 4: Symbole
Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Für Entsorgung mit Amprobe" oder einer befähigten Recycling-Einrichtung Kontakt aufnehmen. Einführung Das HD110C Hochfeste Digitalmultimeter ist ein wechselstromgekoppeltes 3-1/2 Stellen Effektivwert- Messgerät mit manueller Bereichswahl, das folgenden Größen misst: Spannung, Stromstärke, Widerstand, Durchgang und Diodenübergänge. Die Menüauswahl ermöglicht Datenhaltemodus und Wechsel- oder Gleichspannung sowie Stromstärke. -
Seite 5: Erste Schritte Mit Dem Messgerät
Anschlüsse, Prüfspitzen/Messleitungen oder stromführende Stromkreisleiter berühren. Das Messgerät nicht mit dem Flex-Strap am eigenen Körper anbringen. • Strommessung immer in Serie mit der Last - das Multimeter NIEMALS über eine Spannungsquelle anschließen. Zuerst die Sicherung prüfen. • Niemals eine Sicherung durch eine Sicherung anderer Nennlast ersetzen. •... -
Seite 6: Gleichspannungs- Und Wechselspannungsmessung (Siehe Abbildung 1)
Gleichspannungs- und Wechselspannungsmessung (siehe Abbildung 1) Die Messleitungen gemäß Abbildung 1 an das Messgerät anschließen. Den Funktionsauswahlschalter auf V und den gewünschten Bereich drehen. Die AC/DC-Menütaste drücken, um entweder AC (Wechselspannung) oder DC (Gleichspannung) einzublenden. Die Prüfspitzen über der Spannungsquelle anlegen (parallel zu Stromkreis). Der Spannungswert erscheint auf den Digitalanzeige zusammen mit der Spannungspolarität (für Gleichspannung). -
Seite 7: Ac/Dc-Taste
AC/DC-Taste Die Wechselstrom/Gleichstrom-Taste funktioniert in Verbindung mit dem Auswahlschalter zum Umschalten des gewünschten Typs von Eingang für die Volt- und Ampere-Bereiche. Jedes Drücken der Taste ändert den Typ von Eingang, und auf der Anzeige wird AC oder DC angezeigt. Hold-Taste Der Datenhaltemodus friert den derzeit auf der LCD vorhandenen Messwert zum Zeitpunkt des Tastendrucks ein. -
Seite 8: Spezifikationen
Spezifikationen EMV: Erfüllt EN 61326-1 Allgemeine Spezifikationen Dieses Produkt erfüllt die Anforderungen Anzeige: 3-1/2 Stellen LCD, 1999 Zählwerte, mit der folgenden EU-Richtlinien: 89/ 336/ EEC Anzeigern und Menüfunktionen (Elektromagnetische Verträglichkeit) und 73/ 23/ EEC (Niederspannung) mit dem Zusatz 93/ 68/ EEC Polaritätsanzeige: Automatisch (CE-Kennzeichnung). - Seite 9 AC Volt Widerstand (45 Hz bis 2 kHz) Bereiche: 200 mV, 2 V, 20 V, 200 V, 1000 V Bereiche: 200 #, 2 k#, 20 k#, 200 k#, 2 M#, 20 Auflösung: 0,1 mV Auflösung: 0,1 # Genauigkeit: 200 mV bis 200 V (45-500 Hz): ± (0,8 % MW +4 Stellen) 1000 V (50-60 Hz): ±...
-
Seite 10: Wartung Und Reparatur
Wartung und Reparatur Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen: Die Batterien prüfen. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der Bedienung zu erkennen. Die Prüfspitzen auf unterbrochene oder intermittierend aussetzende Verbindung untersuchen und testen. -
Seite 11: Reparatur
Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe weiter unten) zur Reparatur oder zum Umtausch eingesendet werden. - Seite 12 > 20V HD110C 1500 1000 1000 V 2A MAX 1500V FUSED 1000V HD110C 1500 1000 1000 V 2A MAX 1500V FUSED 1000V...
- Seite 13 Discharge capacitors Décharger les condensateurs Scaricare i condensator Kondensatoren entladen Descargue los condensadores Ladda ur kondensatorer HD110C 1500 1000 1000 V 2A MAX 1500V FUSED 1000V HD110C 1500 1000 1000 V 2A MAX 1500V FUSED 1000V...
