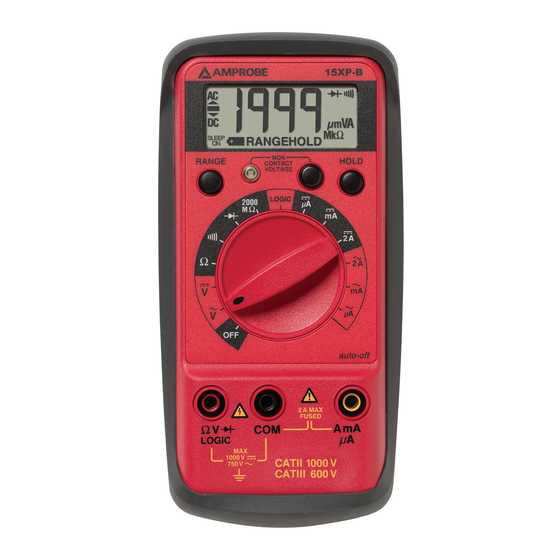

Amprobe 15XP-B Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Amprobe Anleitungen
  4. Multimeter
  5. 15XP-B
  6. Bedienungshandbuch

Amprobe 15XP-B Bedienungshandbuch

Compact digital multimeters
Vorschau ausblenden Andere Handbücher für 15XP-B:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 80

Quicklinks

Diese Anleitung herunterladen
5XP-A
15XP-B
35XP-A
Compact
Digital
Multimeter
A
mA
User Manual
• Mode d'emploi
• Bedienungshandbuch
• Manual d'Uso
• Manual de uso
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amprobe 15XP-B

Inhaltszusammenfassung für Amprobe 15XP-B

  • Seite 1 5XP-A 15XP-B 35XP-A Compact Digital Multimeter User Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
  • Seite 1 5XP-A 15XP-B 35XP-A Compact Digital Multimeter User Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
  • Seite 2 Compact Digital Multimeters 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 600V 2A MAX 600V FUSED 1.) Display 5.) Strap Clip Afficheur clip de bretelle Anzeige klemme Display clip in velcro clip para correa Pantalla 6.) Battery/Fuse Cover 2.) Feature Buttons...
  • Seite 26 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 auto-off °F 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
  • Seite 27 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 auto-off °F 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
  • Seite 28 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
  • Seite 29 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
  • Seite 30 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
  • Seite 31 35XP-A RANGE HOLD °C 1000 1832 °F auto-off 600V 300V Hz Temp 1000V 2A MAX 750V FUSED BATT 5XP-A MIN MAX HOLD CONTACT VOLTAGE 1000 200k 200m 1.5V 9V BATT 600V 300V BATT 9V BATT 1.5V 1000V 200mA MAX 750V FUSED...
  • Seite 32 15XP-A (15XP-B/35XP-A) (5XP-A)
  • Seite 33 5XP-A 15XP-B 35XP-A Compact Digital Multimeters Users Manual • Manual de uso • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso...
  • Seite 57 5XP-A 15XP-B 35XP-A Compact Digital Multimeters Users Manual • Manual de uso • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso...
  • Seite 79 5XP-A 15XP-B 35XP-A Compact Digital Multimeters Users Manual • Manual de uso • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso...
  • Seite 80 Gebühren für Reparaturen außerhalb der Garantie oder für den Ersatz von Instrumenten müssen als Scheck, Geldanweisung, Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe® Test Tools formuliert werden. Garantiereparaturen oder -austausch - alle Länder Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden.
  • Seite 81 Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center (Adresse siehe weiter unten) zur Reparatur oder zum Umtausch eingesendet werden.
  • Seite 82 Messenvon NCV (Non -Contact Voltage/Kontaktlose Spannung) (Siehe Abbildung 11) ........10 Prüfen von Batteriespannung (nur 5XP-A) (Siehe Abbildung 12) ............10 Prüfen der Logikpegel (nur 15XP-B) (Siehe Abbildung 13).. 10 ZUSÄTZLICHE FUNKTIONEN ........... 11 Eingangsprüfleiter-Warnung ..........11 MIN-MAX-Messungen (nur Modell 5XP-A) ...... 11 Automatische Abschaltung (nur Modelle 15XP-B und 35XP-A) ........

  • Seite 83: Sicherheitsinformationen

    • Die XP Serie Digital Multimeter stimmen überein mit: EN61010-1:2010, EN61010-2-033:2012, CAT II 600 V, CAT III 300 V(5XP-A,35XP-A), CAT III 600 V(15XP-B), Klasse 2 und Verschmutzungsgrad 2; CSA 22.2 -1010-1. CAT II: Für an Schaltkreisen, die direkt mit der Niederspannungsinstallation verbunden sind, durchgeführte Messungen.

  • Seite 84: Symbols In Diesem Handbuch

    • In den folgenden Situationen außerordentlich große Vorsicht walten lassen:Messung von Spannung >20 V // Stromstärke >10 mA // Wechselspannungsleitungen mit Induktivlasten // Wechselspannungsleitungen während Gewittern // Strom mit einer durchgebrannten Sicherung in einem Schaltkreis mit Leerlaufspannung >600 V // bei der Wartung von Kathodenröhrengeräten.
  • Seite 85 Bereichswahl Zusätzlich zur automatischen Bereichswahl (nur Modelle 15XP-B und 35XP-A) kann ein Bereich manuell ausgewählt und fixiert werden, indem die Taste RANGE gedrückt wird. Wenn die manuelle Bereichswahl aktiviert und der Bereich fixiert ist,erscheint RANGE in der Anzeige. Gegebenenfalls wählt jedes weitere Drücken der Bereichswahltaste den nächst höheren Bereich des Messgeräts.

  • Seite 86: Messen Von Gleichspannung

    1. Den Funktionsschalter auf schalten.  2. RANGE auswählen. Der Standard- Gleichspannungsbereich ist 2 V auf dem 15XP-B und 4 V auf dem 35XP-A. 3. Die Messleitungen anschließen: Rot an V , Schwarz an COM. 4. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Stromkreises anschließen.

  • Seite 87: Messen Von Gleichstrom

    • Die Leerlaufspannung am Messpunkt darf 600 V nicht überschreiten. • Strom immer in Serie mit der Last messen. Strom niemals über eine Spannungsquelle messen. Messen von Gleichstrom (Siehe Abbildung 3) 1. Den Funktionsschalter auf eine Stromfunktion schalten: μA, mA oder A. 2.

  • Seite 88: Messen Von Widerstand

    Widerstand zu hoch, um gemessen zu werden, oder der Schaltkreis ist offen. 8. (15XP-B) Der 2000 M Bereich hat einen 10-Punkte Offset in der Ablesung.Zum Beispiel, wenn Sie 1100 M messen, dann wird 1110 M angezeigt. Die 10 Punkte Offset müssen vom Resultat abgezogen...

  • Seite 89: Messen Von Kondensatorkapazität (Nur 35Xp-A)

    3. Die Stromversorgung des zu messenden Schaltkreises ausschalten. 4. Alle Kondensatoren entladen, die die Messung beeinflussen könnten. 5. Die Prüfleitungen/Messleitungen über dem Widerstand bzw. den zwei Prüfpunkten anlegen. 6. Auf den Ton achten, der Kontinuität anzeigt. Prüfen von Dioden (Siehe Abbildung 7) ...

  • Seite 90: Messen Von Temperatur (Nur 35Xp-A)

    6. Die Prüfspitzen/Messleitungen über den Kondensator anlegen. 7. Die Anzeige ablesen. Messen von Temperatur (nur 35XP-A) (Siehe Abbildung 9) 1. Den Funktionsschalter auf den geeigneten Bereich schalten: °C oder °F . 2. Das Typ-K-Thermoelement an einen TEMP-Adapter (XR-TA) anschließen.Die Polarität des Adapters an die Polarität des Thermoelements anpassen.

  • Seite 91: Messen Von Ncv (Non-Contact Voltage/Kontaktlose Spannung)

    4. Die Anzeige ablesen. Eine gute 1.5 Volt-Batterie muss >1.2 V anzeigen, eine gute 9 Volt Batterie muss >7.2 V anzeigen. Prüfen der Logikpegel (nur 15XP-B (Siehe Abbildung 13) Der 15XP-B prüft Logikpegel für TTL (Transistor- Transistor-Logik). Das Messgerät zeig 0o und ∧ für eine...

  • Seite 92: Zusätzliche Funktionen

    Hochpegelbedingung (True) an. Für eine Tiefpegelbedingung gibt das Messgerät ein akustisches Signal ab und zeigt 0o und a ∨ (False) an. Siehe Technische Daten für die 1 und 0 Logikspannungsgrenzen. Werte außerhalb des Bereichs werden lediglich als 0o angezeigt;∧, ∨ oder Signaltöne werden nicht erzeugt.

  • Seite 93: Automatische Abschaltung (Nur Modelle 15Xp-B Und 35Xp-A)

    Bei jedem Drücken der Taste wird das Messgerät in den nächsten Anzeigemodus geschaltet. Um diese Funktion zu beenden, die MIN MAX-Taste länger als 1 Sekunde drücken. Automatische Abschaltung (nur Modelle 15XP-B und 35XP-A) Auto Power Off ist eine Batteriestromsparfunktion, die das Messgerät in einen Schlafmodus setzt, wenn der Funktions-/...

  • Seite 94: Reinigung

    PRODUKTWARTUNG Reinigung Das Messgerät mit einem weichen, mit Wasser angefeuchteten Lappen reinigen.Um eine Beschädigung der Plastikteile zu vermeiden, kein Benzin, Alkohol, Azeton,Äther, Farb- oder Lackverdünner, Keton oder andere Lösungsmittel zur Reinigung des Messgeräts verwenden. Fehlerbehebung Wenn das Messgerät nicht ordnungsgemäß zu funktionieren scheint, zuerst die folgenden Punkte prüfen.

  • Seite 95: Technische Daten

    3. Die 2 A Sicherung (15XP-B oder 35XP-A) bzw. die 0.315 A Sicherung (5XP-A) entfernen und ersetzen. 4. Das Messgerät wieder zusammenbauen. Sicherung: Flinke Sicherung 2 A/1000 V, Unterbrechernennleistung min. 30 kA (6 x 32 mm) (Amprobe® FP200). Flinke Sicherung 0.315 A/1000 V, Unterbrechernennleistung min.

  • Seite 96: Kontaktfreie Spannung

    Höhenlage: 6561,7 Fuß (2000 m) Zulassungen: Sicherheit: Stimmt überein mit: EN61010-1:2010, EN61010-2- 033:2012, CAT II 600V, CAT III 300V(5XP-A,35XP-A), CAT III 600 V(15XP-B), Klasse 2 und Verschmutzungsgrad 2; CSA 22.2 -1010-1. EMC (elektromagnetische Verträglichkeit): Stimmt überein mit EN61326-1. Dieses Produkt erfüllt die Anforderungen der folgenden EU-Richtlinien: 89/ 336/ EEC (Elektromagnetische Verträglichkeit) und 73/ 23/ EEC...

  • Seite 97: 5Xp-A Elektrische Spezifikationen

    Ersatzteile TL36 Messleitungssatz TL245 Messleitungssatz FP200 Sicherung – 2 A / 1000 V (15XP-B and 35XP-A) FP300 Sicherung – 0.315 A / 1000 V (5XP-A) H-XP Magne-Grip® Halfter, Klemme,Magnet und Trageriemen XR-TA Eingangsadapter für KThermoelement (35XP-A) TP255 K-Thermoelement Für ausführliche Spezifikationen zu den Amprobe® XP Digital Multimetern siehe amprobe.com.

  • Seite 98: Kontinuität

    DATA HOLD: Hält die letzte Messung auf der Anzeige fest. MIN/MAX: Hält den maximalen und minimalen Wert einer Messung fest. 15XP-B Elektrische Spezifikationen (bei 23 °C ± 5 °C, <75 % relative Luftfeuchtigkeit) DC VOLT Bereiche: 200 mV, 2 V, 20 V, 200 V, 600 V Genauigkeit: ±...
  • Seite 99 GLEICHSTROM (DC - DIRECT CURRENT) Bereiche: 200 µA, 2000 µA, 20 mA, 200 mA, 2 A Genauigkeit: ± (1.0 % Anzeige + 2 Digits) in den Bereichen 200 µA bis 200 mA: ± (2.0% Anzeige+ 3 Digits) im Bereich 2 A WECHSELSTROM (AC CURRENT) (45 Hz bis 500 Hz) Bereiche: 200 µA, 2000 µA, 20 mA, 200 mA, 2 A Genauigkeit: ±(1.5 % Anzeige + 5 Digits) in den Bereichen...

  • Seite 100: 35Xp-A Elektrische Spezifikationen

    Automatische Abschaltung: Nach einer automatischen Abschaltung die Taste (RANGE) drücken, um das Messgerät neu zu starten; in der Anzeige erscheint dann der zuletzt gemessene Wert. 35XP-A Elektrische Spezifikationen (bei 23 °C ± 5 °C, <75 % relative Luftfeuchtigkeit) DC VOLT Bereiche: 400 mV, 4 V, 40 V, 400 V, 600 V Genauigkeit: ±...

  • Seite 101: Kondensatorkapazität

    KONDENSATORKAPAZITÄT Bereiche: 4 nF, 40 nF, 400 nF, 4 µF, 40 µF, 400 µF, 4 mF Genauigkeit: ± (5.0 % Anzeige + 30 Digits) im Bereich 4 nF: ± (5.0 % Anzeige + 5 Digits) in den Bereichen 40 nF und 400 µF ±...
  • Seite 103 5XP-A 15XP-B 35XP-A Compact Digital Multimeters Users Manual • Manual de uso • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso...
