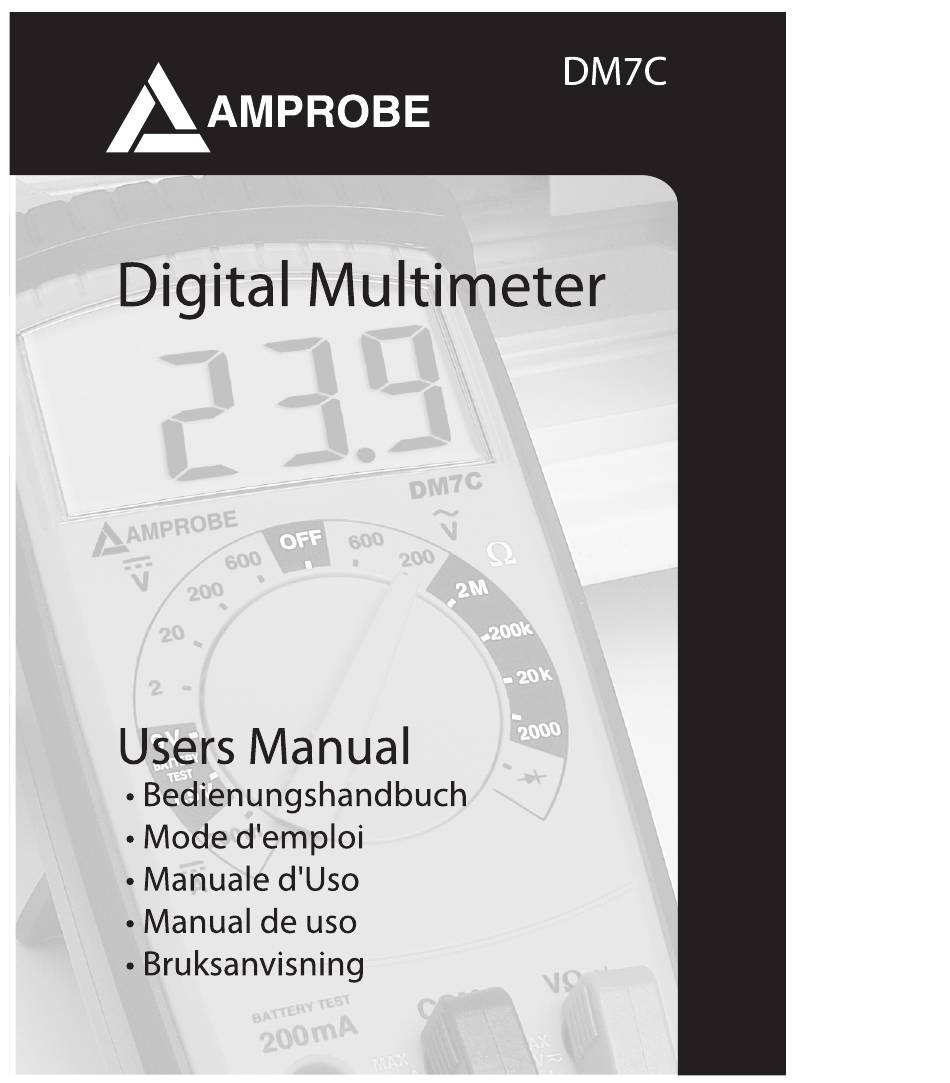

Amprobe DM7C Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Amprobe Anleitungen
  4. Multimeter
  5. DM7C
  6. Bedienungshandbuch

Amprobe DM7C Bedienungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 15

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amprobe DM7C

Inhaltszusammenfassung für Amprobe DM7C

  • Seite 15 DM7C Multimeter Inhalt Einleitung ..................2 Lieferumfang ..................3 Transport und Lagerung................3 Sicherheitsmaßnahmen ................3 Bestimmungsgemäße Verwendung ............4 Bedienelemente ..................4 Durchführen von Messungen..............5 Spannungsmessung ..............5 Gleichspannungsmessung DC ..........5 Wechselspannungsmessung AC..........5 Widerstandmessung..............6 Batterietest ................6 Dioden-Test ................7 Strommessung ................7 Strommessung 200 mA ............8 Batteriewechsel ..................8 Sicherungswechsel ................9...

  • Seite 16: Auf Dem Gerät Und In Der Bedienungsanleitung Vermerkte Hinweise

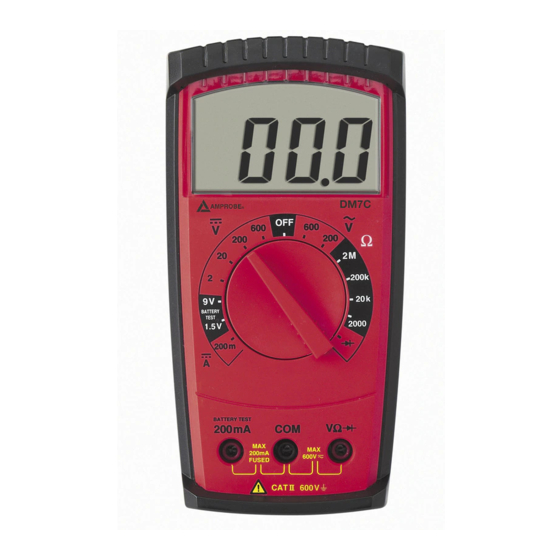

    Anwenders bzw. Beschädigungen des Gerätes eintreten. Einleitung / Lieferumfang Die Amprobe Multimeter DM7C ist ein universell einsetzbares Messinstrument. Das Messgerät wird nach den neuesten Normen gebaut und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen und industriellen Bere- ich eine wertvolle Hilfe.

  • Seite 17: Transport Und Lagerung

    Einschalten eine Aklimatisierung von mindestens 2 Stunden. Sicherheitsmaßnahmen • Das Amprobe Multimeter DM7C wurde gemäß den Sicherheitsbestimmungen IEC 61010, EN 61010 für elektronische Messgeräte gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhal- ten, muß...

  • Seite 18: Bestimmungsgemäße Verwendung

    • Eine Erwärmung des Gerätes durch direkte Sonneneinstrahlung ist zu vermeiden. Nur so kann eine einwandfreie Funktion und eine lange Lebensdauer gewährleistet werden. Bestimmungsgemäße Verwendung • Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde.

  • Seite 19: Durchführen Von Messungen

    Durchführen von Messungen Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach Anweisung einer verantwortlichen Elektrofachkraft und nicht alleine durchzuführen. Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Griff- flächen gehalten werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

  • Seite 20: Widerstandmessung

    Widerstandmessung Vor jeder Widerstandsmessung muss sichergestellt werden, dass der zu prüfende Widerstand spannungsfrei ist. Bei Nichtbeachtung können schwerwiegende Ver- letzungen des Anwenders bzw. Beschädigungen des Gerätes verursacht werden. Zusätzlich verfälschen Fremdspannungen das Messergebnis. 1) Entsprechenden Messbereich ! mit Wahlschalter Messfunktion anwählen. 2) Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der -Buchse verbinden.

  • Seite 21: Dioden-Test

    Dioden-Test Vor jeder Diodenprüfung muss sichergestellt werden, dass die zu prüfende Diode spannungsfrei ist. Bei Nichtbeachtung können schwerwiegende Verletzungen des Anwenders bzw. Beschädigungen des Gerätes verursacht werden. Zusätzlich ver- fälschen Fremdspannungen das Messergebnis. Parallel zur Diode liegende Widerstände und Halbleiterstrecken verfälschen das Messergebnis.

  • Seite 22: Strommessung 200 Ma

    Strommessung 200 mA 1) Messbereich 200m mit Wahlschalter Messfunktion anwählen. 2) Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der 200mA-Buchse verbinden. 3) Messleitungen mit dem Prüfobjekt verbinden. 4) Messergebnis vom Display ablesen. Batteriewechsel Vor dem Batteriewechsel muss das Gerät von den angeschlossenen Messkabeln getrennt werden.

  • Seite 23: Sicherungswechsel

    Sicherungswechsel Vor dem Sicherungswechsel muss das Gerät von den angeschlossenen Messk- abeln getrennt werden. Verwenden Sie ausschließlich Sicherungen mit den unter den Technische Daten aufgeführten Spannungs- und Stromwerten. Das Verwenden von Behelfssicherungen, insbesonders das Kurzschließen der Sicherungshalter, ist unzulässig und kann die Zerstörung des Gerätes und schw- erwiegende Verletzungen des Bedienpersonals verursachen.

  • Seite 24: Technische Daten

    Technische Daten (bei 23° C % 5° C, max. 75 % rel. Feuchte) 1 /2 Anzeige: stellige, digitale LC-Anzeige Auflösung: 1999 Digit Überlaufanzeige: die linke "1” wird angezeigt Polarität: automatisch Batterienanzeige: Batteriesymbol erscheint (ca. 7,2 V) Überspannungskategorie: CAT II 600 V Verschmutzungsgrad: Stromversorgung: Batterie 9V IEC 6F22 oder 6LR61...

  • Seite 25: Beschränkte Gewährleistung Und Haftungsbeschränkung

    600 V DC/ACeff Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung er- streckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nach- lässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw.

  • Seite 26: Reparatur

    Reparatur oder zum Umtausch eingesendet werden. Reparaturen und Austausch außerhalb der Garantie - USA und Kanada Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.
