Amprobe 15XP-A Bedienungshandbuch
Verwandte Anleitungen für Amprobe 15XP-A
Inhaltszusammenfassung für Amprobe 15XP-A

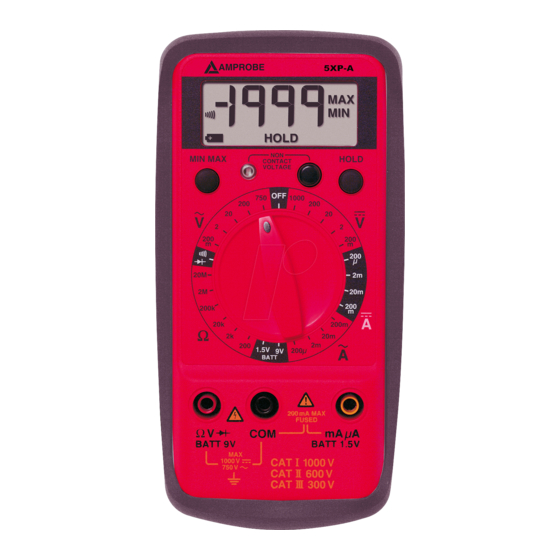

- Seite 1 5XP-A 15XP-A 35XP-A Compact Digital Multimeters Users Manual • Manual de uso • Mode d'emploi • Bedienungshandbuch • Manuale d'Uso...
- Seite 2 35XP-A RANGE HOLD CONTACT VOLTAGE °C 1000 1832 °F auto-off 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A...
- Seite 19 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
- Seite 20 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
- Seite 21 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
- Seite 22 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
- Seite 23 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED 35XP-A RANGE HOLD CONTACT VOLTAGE ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED...
- Seite 24 35XP-A RANGE HOLD ˚C 1000 1832 ˚F auto-off CAT 1000V 600V 300V Hz Temp 1000V 2A MAX 750V FUSED BATT 5XP-A MIN MAX HOLD CONTACT VOLTAGE 1000 200k 200m 1.5V 9V BATT CAT 1000V 600V 300V BATT 9V BATT 1.5V 1000V 200mA MAX 750V...
- Seite 25 15XP-A (15XP-A/35XP-A) (5XP-A)
-
Seite 56: Beschränkte Gewährleistung Und Haftungsbeschränkung
Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center ® oder an einen Amprobe -Fachhändler/-Distributor einsenden. - Seite 57 Prüfen der Logikpegel (nur 15XP-A) Siehe Abbildung -13- ......7 Zusätzliche Funktionen..................7 Eingangsprüfleiter-Warnung ................7 MIN-MAX-Messungen (nur Modell 5XP-A)............7 Automatische Abschaltung (nur Modelle 15XP-A und 35XP-A).......7 HOLD-Messungen....................7 Produktwartung ....................8 Reinigung ......................8 Fehlerbehebung ....................8 Ersetzen der Batterie und Sicherung Siehe Abbildung -14-.......8 Reparatur......................9...
-
Seite 58: Sicherheitsinformationen
35XP-A 5XP-A 15XP-A 5XP-A 15XP-A 35XP-A MIN MAX HOLD RANGE HOLD RANGE HOLD CONTACT CONTACT CONTACT VOLTAGE VOLTAGE VOLTAGE 1000 200k 200m ˚C 1000 1.5V 9V 1832 auto-off ˚F auto-off BATT CAT 1000V CAT 1000V CAT 1000V 600V 600V 600V... -
Seite 59: Symbole In Diesem Handbuch
Messung durchzuführen. Bereichswahl Zusätzlich zur automatischen Bereichswahl (nur Modelle 15XP-A und 35XP-A) kann ein Bereich manuell ausgewählt und fixiert werden, indem die Taste RANGE gedrückt wird. Wenn die manuelle Bereichswahl aktiviert und der Bereich fixiert ist, erscheint RANGE in der Anzeige. -
Seite 60: Messen Von Wechselspannung
1. Den Funktionsschalter auf V schalten. 2. RANGE auswählen. Der Standard-Gleichspannungsbereich ist 2 V auf dem 15XP-A und 4 V auf dem 35XP-A. 3. Die Messleitungen anschließen: Rot an E, Schwarz an COM. 4. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Stromkreises anschließen. -
Seite 61: Prüfen Von Dioden
7. Die Anzeige ablesen. Wenn im höchsten Bereich 0o erscheint, ist der Widerstand zu hoch, um gemessen zu werden, oder der Schaltkreis ist offen. 8. (15XP-A ) Der 2000 MΩ Bereich hat einen 10-Punkte Offset in der Ablesung. Zum Beispiel, wenn Sie 1100 MΩ messen, dann wird 1110 MΩ angezeigt. Die 10 Punkte Offset müssen vom Resultat abgezogen werden um den wirklichen... -
Seite 62: Messen Von Frequenz (Nur 35Xp-A) Siehe Abbildung
Messen von Temperatur (nur 35XP-A)Siehe Abbildung 1. Den Funktionsschalter auf den geeigneten Bereich schalten: °C oder °F. 2. Das Typ-K-Thermoelement an einen TEMP-Adapter (XR-TA) anschließen. Die Polarität des Adapters an die Polarität des Thermoelements anpassen. 3. Den TEMP-Adapter an die Eingänge E und COM des Messgeräts anschließen. -
Seite 63: Prüfen Der Logikpegel (Nur 15Xp-A) Siehe Abbildung
Prüfen der Logikpegel (nur 15XP-A) Siehe Abbildung -13- Der 15XP-A prüft Logikpegel für TTL (Transistor-Transistor-Logik). Das Messgerät zeigt 0o und ∧ für eine Hochpegelbedingung (True) an. Für eine Tiefpegelbedingung gibt das Messgerät ein akustisches Signal ab und zeigt 0o und ∨ (False) an. Siehe Technische Daten für die 1 und 0 Logikspannungsgrenzen. -
Seite 64: Produktwartung
Ersetzen der Sicherung: 1. Die 2 Schrauben an der Rückseite des Gehäuses entfernen. 2. Das Gehäuse abnehmen. 3. Die 2 A Sicherung (15XP-A oder 35XP-A) bzw. die 0.315 A Sicherung (5XP-A) entfernen und ersetzen. 4. Das Messgerät wieder zusammenbauen. Sicherung: Flinke Sicherung 2 A/1000 V, Unterbrechernennleistung min. -
Seite 65: Reparatur
Garantiereparaturen oder -austausch - alle Länder Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe Test ® Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“... -
Seite 66: Technische Daten
Technische Daten Anzeige: Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen bei 5XP-A und 15XP-A: Flüssigkristallanzeige (LCD) Vorhandensein elektrischer Störeinflüsse mit 3 1/2 Stellen, Maximalanzeige 1999. zu vermeiden. 35XP-A: Flüssigkristallanzeige (LCD) mit KONTAKTFREIE SPANNUNG 3 3/4 Stellen, Maximalanzeige 3999. Polarität: Automatisch, positiv = Standard, Wahrnehmungsspannung 70 V bis 600 VAC negativ = Anzeiger. -
Seite 67: 15Xp-A Elektrische Spezifikationen
Hält den maximalen und minimalen Wert ÜBERLASTSCHUTZ einer Messung fest. Spannung, Widerstand, Diodenprüfung, Kontinuität, Logik: 1000 VDC oder 15XP-A Elektrische 750 VAC eff. Stromstärke: 2 A / 1000 V flinke Spezifikationen Keramiksicherung 6.3 × 32 mm (bei 23 °C ± 5 °C, <75 % relative... -
Seite 68: 35Xp-A Elektrische Spezifikationen
zu starten; in der Anzeige erscheint dann ± (5.0 % Anzeige + 15 Digits) im Bereich der zuletzt gemessene Wert. 4 mF TEMPERATUR 35XP-A Elektrische Bereiche: -20 °C bis 1000 °C, -4 °F bis 1832 °F Spezifikationen Genauigkeit: ± (2.0 % Anzeige + 4 °C) (bei 23 °C ±...
