Přehled: Přípojka Hořáku A Elektrod - LORCH Control Pro T-Serie Bedienungshandbuch

Před uvedením do provozu

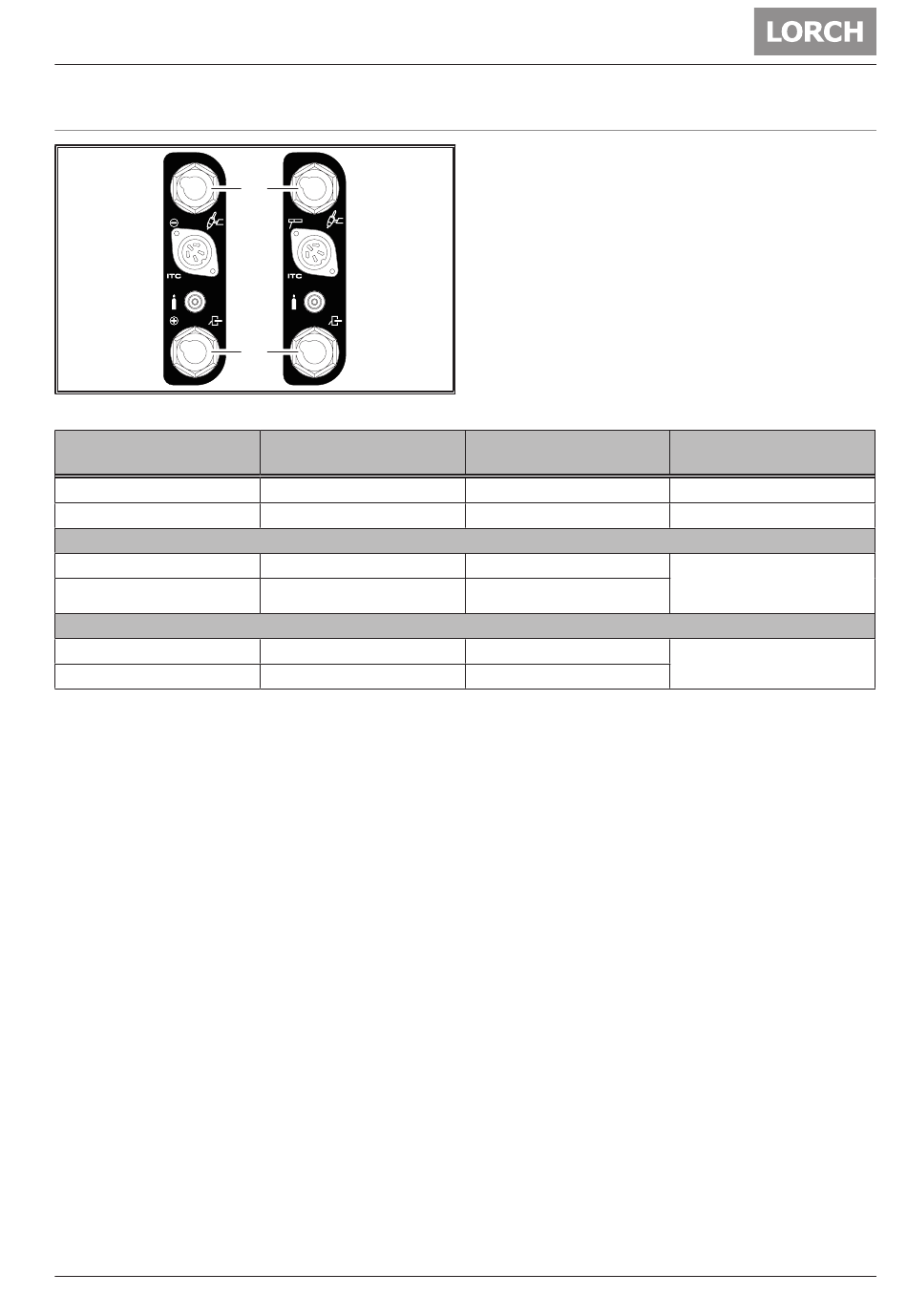

12.5 Přehled: Přípojka hořáku a elektrod
Řada T DC
Abb. 7: Přípojka hořáku a elektrod
Způsob provozu
WIG DC
WIG AC
T-Serie DC ControlPro
Kladný pól elektrody
Záporný pól elektrody
T-Serie AC/DC ControlPro
Kladný pól elektrody
Záporný pól elektrody
Tab. 1: Tabulka zapojení
03.19
3
Řada T
AC/DC
6
Připojovací zdířka 3
(nahoře)
Hořák
Hořák
Vodič obráběného předmětu
Držák elektrod
Držák elektrod
Držák elektrod
909.2679.9-01
Připojovací zdířka 6
(dole)
Vodič obráběného předmětu
Vodič obráběného předmětu
Elektrodenhalter
Vodič obráběného předmětu
Vodič obráběného předmětu
Vodič obráběného předmětu
Poznámka
Polarita je určena připojením
držáku elektrody a vodiče
obráběného předmětu
Polarita se přepíná na ovlá-
dacím panelu
- 237 -
