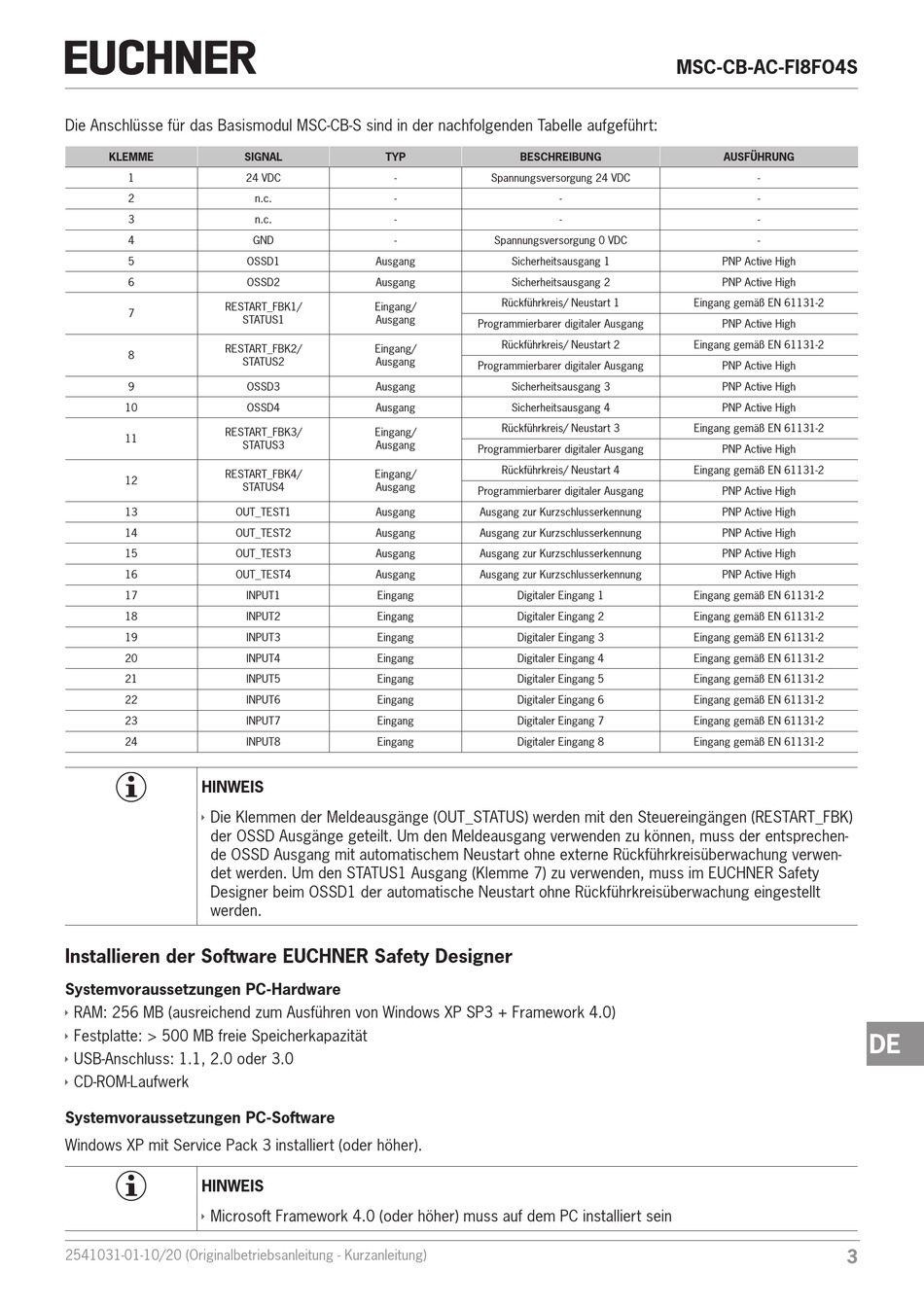

Die Anschlüsse für das Basismodul MSC-CB-S sind in der nachfolgenden Tabelle aufgeführt:
KLEMME
1
2
3
4
5
6
RESTART_FBK1/
7
RESTART_FBK2/
8
9
10
RESTART_FBK3/
11
RESTART_FBK4/
12
13
OUT_TEST1
14
OUT_TEST2
15
OUT_TEST3
16
OUT_TEST4
17
18
19
20
21
22
23
24
HINWEIS
Ì
Die Klemmen der Meldeausgänge (OUT_STATUS) werden mit den Steuereingängen (RESTART_FBK)
der OSSD Ausgänge geteilt. Um den Meldeausgang verwenden zu können, muss der entsprechen-
de OSSD Ausgang mit automatischem Neustart ohne externe Rückführkreisüberwachung verwen-
det werden. Um den STATUS1 Ausgang (Klemme 7) zu verwenden, muss im EUCHNER Safety
Designer beim OSSD1 der automatische Neustart ohne Rückführkreisüberwachung eingestellt
werden.
Installieren der Software EUCHNER Safety Designer
Systemvoraussetzungen PC-Hardware
Ì
RAM: 256 MB (ausreichend zum Ausführen von Windows XP SP3 + Framework 4.0)
Ì
Festplatte: > 500 MB freie Speicherkapazität
Ì
USB-Anschluss: 1.1, 2.0 oder 3.0
Ì
CD-ROM-Laufwerk
Systemvoraussetzungen PC-Software
Windows XP mit Service Pack 3 installiert (oder höher).
HINWEIS
Ì
Microsoft Framework 4.0 (oder höher) muss auf dem PC installiert sein
2541031-01-10/20 (Originalbetriebsanleitung - Kurzanleitung)
SIGNAL
TYP
24 VDC
-
n.c.
-
n.c.
-
GND
-
OSSD1
Ausgang
OSSD2
Ausgang
Eingang/
STATUS1
Ausgang
Eingang/
STATUS2
Ausgang
OSSD3
Ausgang
OSSD4
Ausgang
Eingang/
STATUS3
Ausgang
Eingang/
STATUS4
Ausgang
Ausgang
Ausgang
Ausgang
Ausgang
INPUT1
Eingang
INPUT2
Eingang
INPUT3
Eingang
INPUT4
Eingang
INPUT5
Eingang
INPUT6
Eingang
INPUT7
Eingang
INPUT8
Eingang
BESCHREIBUNG
Spannungsversorgung 24 VDC
-
-
Spannungsversorgung 0 VDC
Sicherheitsausgang 1
Sicherheitsausgang 2
Rückführkreis/ Neustart 1
Programmierbarer digitaler Ausgang
Rückführkreis/ Neustart 2
Programmierbarer digitaler Ausgang
Sicherheitsausgang 3
Sicherheitsausgang 4
Rückführkreis/ Neustart 3
Programmierbarer digitaler Ausgang
Rückführkreis/ Neustart 4
Programmierbarer digitaler Ausgang
Ausgang zur Kurzschlusserkennung
Ausgang zur Kurzschlusserkennung
Ausgang zur Kurzschlusserkennung
Ausgang zur Kurzschlusserkennung
Digitaler Eingang 1
Digitaler Eingang 2
Digitaler Eingang 3
Digitaler Eingang 4
Digitaler Eingang 5
Digitaler Eingang 6
Digitaler Eingang 7
Digitaler Eingang 8
MSC-CB-AC-FI8FO4S
AUSFÜHRUNG
-
-
-
-
PNP Active High
PNP Active High
Eingang gemäß EN 61131-2
PNP Active High
Eingang gemäß EN 61131-2
PNP Active High
PNP Active High
PNP Active High
Eingang gemäß EN 61131-2
PNP Active High
Eingang gemäß EN 61131-2
PNP Active High
PNP Active High
PNP Active High
PNP Active High
PNP Active High
Eingang gemäß EN 61131-2
Eingang gemäß EN 61131-2
Eingang gemäß EN 61131-2
Eingang gemäß EN 61131-2
Eingang gemäß EN 61131-2
Eingang gemäß EN 61131-2
Eingang gemäß EN 61131-2
Eingang gemäß EN 61131-2
3
DE
