Breezy Ibis Bedienungsanleitung
Manuelle rollstuhl
Vorschau ausblenden
Andere Handbücher für Ibis:
- Bedienungsanleitung (88 Seiten) ,
- Bedienungsanleitung (108 Seiten)
Verwandte Anleitungen für Breezy Ibis
Inhaltszusammenfassung für Breezy Ibis

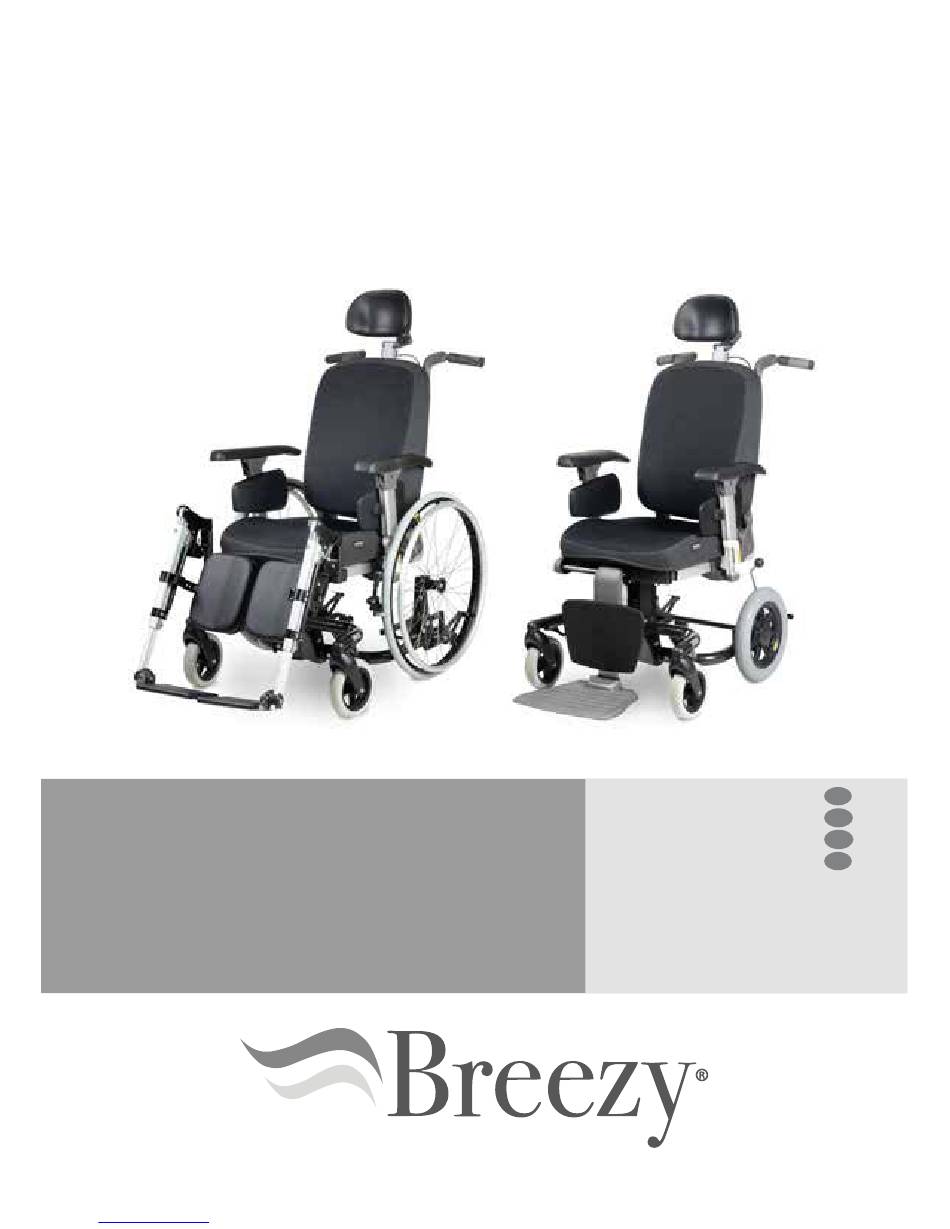

- Seite 1 Handbewogen rolstoel Manual wheelchair Fauteuil roulant manuel Manuelle rollstuhl GEBRUIKERSHANDLEIDING USER MANUAL NOTICE D’UTILISATION Ibis BEDIENUNGSANLEITUNG 1015098C Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Ibis Nederlands ............3 English ............27 Français ............51 Deutsch ............75 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 75: Deutsch
Ibis Deutsch © 2016 Sunrise Medical Alle Rechte vorbehalten. Die hier enthaltenen Informationen dürfen ohne vorherige ausdrückliche schriftliche Zustimmung von Sunrise Medical keinesfalls, unabhängig von der Art und Weise (weder elektronisch noch mechanisch), vervielfältigt und/oder veröffentlicht werden. Die Informationen basieren auf den allgemeinen Daten zum Zeitpunkt des Erscheinens bekannter Konstruktionen. - Seite 76 Inhaltsverzeichnis Ibis Inhaltsverzeichnis Vorwort ............................77 Diese Anleitung Für mehr Informationen In dieser Anleitung verwendete Symbole Sicherheit ............................78 Temperatur Bewegliche Teile Allgemeine Sicherheitsrichtlinien und -anweisungen Produktbeschreibung ........................79 Hauptbestandteile Verwendung ..........................80 Verstellmöglichkeiten Kontrolle vor der Fahrt Ein- und Aussteigen Parken Fahren Hindernisse Fahren am Hang Einstellungen (durch Fachpersonal)....................85...
-
Seite 77: Vorwort
Ibis Vorwort Vorwort 1.3 In dieser Anleitung verwendete Symbole Wir gratulieren Ihnen dazu, dass Sie sich für Ihren Rollstuhl entschieden haben. Die Hinweis! qualitativ hochwertigen Mobilitätshilfen von Weist den Benutzer auf mögliche Probleme Sunrise Medical wurden entwickelt, um Ihre hin. -
Seite 78: Sicherheit
Sicherheit Ibis 2.3 Allgemeine Sicherheit Sicherheitsrichtlinien und -anweisungen Bitte lesen Sie alle Sicherheitsanweisungen, bevor Sie den Rollstuhl benutzen. Sunrise Medical übernimmt keinerlei Haftung für Schäden oder Verletzungen infolge von Warnung! Nichtbeachtung der (strikten) Einhaltung Befolgen Sie immer die mit einem... -
Seite 79: Produktbeschreibung

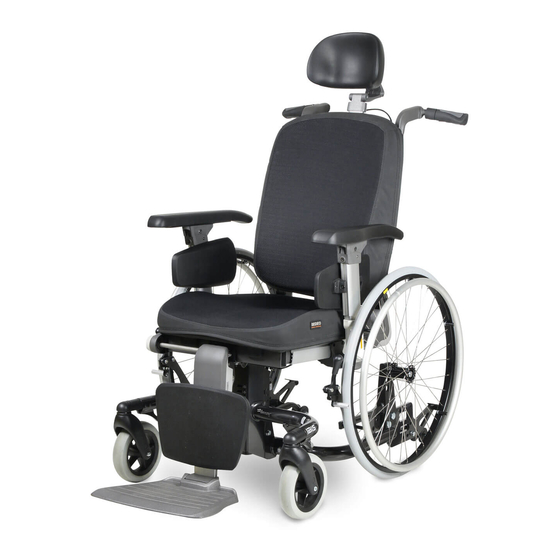

Ibis Produktbeschreibung Produktbeschreibung Die Ibis ist eine Rollstuhl, die sich besonders gut eignet für Personen, die eine gute Unterstützung des Körpers benötigen. Alle Modelle dieses Produktprogramms sind mit einer Kantelung ausgestattet, damit der Benutzer auch im Stuhl ruhen kann. Die Ibis gibt es in verschiedene Modelle: Einen Multifunktions-/Trippelrollstuhl (20”/ 22”/24”... -
Seite 80: Verwendung
Verwendung Ibis Verwendung Verstellmöglichkeiten Kantelung 1. Setzen Sie die Bremse des Rollstuhls fest. 2. Fassen Sie an die beiden Griffe des Schiebebügels und ziehen Sie den Hebel (A) ganz nach oben. 3. Drücken Sie die Griffe nach unten, bis der gewünschte Winkel erreicht ist. -
Seite 81: Kontrolle Vor Der Fahrt
Ibis Verwendung Höhe des Schiebegriffs 1. (A) mit einer Umdrehung lösen. 2. (B) in die gewünschte Position schieben. 3. (A) festziehen. Hinweis! Der Bowdenzug der Kantelung darf nicht gespannt sein. 4.2 Kontrolle vor der Fahrt Kontrollieren Sie vor dem Wegfahren, ob die Reifen ausreichend aufgepumpt sind. -
Seite 82: Parken
Verwendung Ibis 4.4 Parken 12”/16” Hinterrädern Setzen Sie die Bremse des Rollstuhls fest, indem Sie die Fußbremse (A) nach unten treten oder den Hebel (B) nach hinten bewegen. 20”/ 22”/24” Hinterrädern Setzen Sie die Bremse des Rollstuhls fest, indem Sie den Hebel (B) nach unten drücken. -
Seite 83: Hindernisse
Ibis Verwendung Multifunktions-/Trippelrollstuhl (20”/ 22”/24”) 4.6 Hindernisse 1. Lösen Sie die Bremse der Hinterräder. 2. Greifen Sie an die Handreifen der Hinterräder und schieben Sie diese mit den Die untenstehende Methode eignet sich für eine Händen nach vorn oder hinten. -
Seite 84: Fahren Am Hang
Verwendung Ibis 4.7 Fahren am Hang Hänge emporfahren Achtung! Hänge mit einem Neigungswinkel von mehr als 5° dürfen nicht befahren werden. Wenn Sie den Rollstuhl selbst fortbewegen, halten Sie dann immer die Greifreifen fest, damit der Rollstuhl nicht von selbst fahren kann. -
Seite 85: Einstellungen (Durch Fachpersonal)
Ibis Einstellungen (durch Fachpersonal) Einstellungen (durch Fachpersonal) Vorsicht! Der Kantelbereich hängt von den Einstellungen des Rollstuhls ab. Sitzhöhe sich, möglichst viele Teile des Sitzsystems (Sitzkissen, Rückenlehne, usw.) zu entfernen, damit das zu hebende Gewicht möglichst gering bleibt. 1. Lösen Sie die 4 Schrauben (A); verwenden Sie dazu einen Gabelschlüssel mit einer... - Seite 86 Einstellungen (durch Fachpersonal) Ibis Position der Räder Warnung! Wenn die Position der Räder geändert wird, kann dies eine Auswirkung auf die Stabilität des Rollstuhls haben. Überprüfen Sie die Stabiltät des Rollstuhls und stellen Sie den Kippschutz richtig ein. Kontrollieren Sie die Bremswirkung.
- Seite 87 Ibis Einstellungen (durch Fachpersonal) Kippschutz 1. Lösen Sie die Schrauben (B). 2. Stellen Sie die gewünschte Position des Kippschutzes ein. 3. Ziehen Sie die Schrauben (B) wieder gut fest. Warnung! Kontrollieren Sie, ob der Kippschutz gut funktioniert. Bremse Für die unterschiedlichen Durchmesser der Hinterräder gibt es unterschiedliche Löcher.
-
Seite 88: Transport
Transport Ibis Transport 6.1 Transport des Rollstuhls (ohne Benutzer) Die Teile des Rollstuhls, die sich leicht abnehmen lassen, sollten zum Transport demontiert werden. ( Sitzsystem) a. Nehmen Sie den Sitz ab b. Entfernen Sie die Beinstützen c. Entfernen Sie die Armlehnen d. -
Seite 89: Schließen Des Sicherheitsgurts
Ibis Transport Wiegen Sie immer das Gesamtgewicht des Rollstuhls, um sicher zu stellen, dass das richtige Rückhaltesystem verwendet wird. Das System erfordert, dass im Fahrzeug Zurrschienen angebracht sind. Der Rollstuhl muss dort immer an seinen vier Transportsicherungspunkten befestigt werden. Warnung! Wo möglich, in einen normalen Autositz... - Seite 90 Transport Ibis Warnung! A. Der Rollstuhl sollte in einer nach vorne Fahrtrichtung Befestigungssystems gesichert werden. B. Dieser Rollstuhl ist zur Nutzung im Auto zugelassen und entspricht den Anforderungen für Transport in Fahrtrichtung und Frontalzusammenstoß. Der Rollstuhl ist nicht für den Transport an anderen Stellen in einem Fahrzeug getestet worden.
-
Seite 91: Wartung
Verwenden Sie dazu den mitgelieferten Aufsatz. Sie können die Reifen auch an einer Tankstelle aufpumpen lassen. Die Liste der durchzuführenden Arbeiten die zum Wiedereinsatz des Ibis durchgeführt werden müssen, können bei Sunrise Medical Vorsicht! vom Fachhändler angefordert werden! Sorgen Sie dafür, daß die Reifen immer den richtigen Druck aufweisen. -
Seite 92: Probleme Lösen
Probleme lösen Ibis Probleme lösen Wenn Sie ein Problem mit ihre Sitzsystem haben, wenden Sie sich bitte an Ihren Händler. Downloaded from www.Manualslib.com manuals search engine... -
Seite 93: Technische Einzelheiten
Stoßfestigkeit und Dauerfestigkeit Juli 1998 ISO 7176-9 Klimatische Prüfungen von Elektrorollstühlen IPX4 k.A. ISO 7176-16 k.A. ISO 7176-19 Der Ibis erfüllt den Crashtest nach ISO 7176-19 (2008) 102 kg (2008) 9.2 Technische Informationen Beschreibung Einheit Rollstuhl mit Rollstuhl mit 12”/16”... - Seite 94 Technische Einzelheiten Ibis Beschreibung Einheit Rollstuhl mit Rollstuhl mit 12”/16” 20”/22”/24” Räder Räder Effektive Sitztiefe 440 - 600 440 - 600 Effektive Sitzbreite 400 - 540 400 - 540 Sitzhöhe von der Vorderseite aus 390 - 540 390 - 540 Rückenwinkel...
-
Seite 95: Garantiebestimmungen
Ibis Garantiebestimmungen 10 Garantiebestimmungen 10.1 • Benutzer: Diejenigen, die das Produkt benutzen; • Defekt: Jeder Umstand aufgrund dessen das Produkt nicht für den Gebrauch geeignet oder angemessen ist; Grund hierfür kann minderwertige Fertigungs- oder Materialqualität sein; • Ersatzteil: Teil, das nach dem anfänglichen Produkt gekauft wurde, haltbar ist und während des Normalbetriebs innerhalb der Lebenszeit des Produkts der natürlichen Abnutzung oder... -
Seite 96: Tabelle Der Garantiefristen
Garantiebestimmungen Ibis 10.2 Tabelle der Garantiefristen Beispiele (nicht auf die Beschreibung Garantiezeit untenstehenden Teile beschränkt) Rahmen 2 Jahre Schweißkonstruktion/Rahmen Neu: 1 Jahr nach Rechnung Ersatzteile Bremsen Repariert: 90 Tage nach Rechnung Sitz- und Rückenlehnenstoffe, Räder, Verbrauchsteile 40 Tage nach Rechnung Griffe usw. -
Seite 97: Markierung
Ibis Markierung 11 Markierung 11.1 Markierungen auf dem Sitzsystem Siehe Abbildungen für Markierungen am Rollstuhl. Hinweis! Entfernen und verdecken Sie niemals Markierungen, Symbole und Hinweise, die am Rollstuhl angebracht sind. Diese dienen der Sicherheit und müssen während der gesamten Lebensdauer des Rollstuhs vorhanden und deutlich lesbar bzw. -
Seite 98: Zubehör
Zubehör Ibis 12 Zubehör A. Beckengurt (kurz oder lang) B. Stock-/Krückenhalter für 2 Gehstöcke C. Speichenschutz D. Kippschutz, wegschwenkbar Verfügbare Zusatzantrieb-Systeme: • WheelDrive • PowerSupport • PowerDrive Siehe unsere Webseite oder setzen Sie sich mit Ihrem Sunrise Medical-Fachhändler für weitere Informationen über Zubehör und Ersatzteile in... - Seite 99 Ibis Downloaded from www.Manualslib.com manuals search engine...
