I2C/SPI-Triggerung und serielle Dekodierung
Wenn über das Setup kein stabiler Trigger erzeugt wird, ist das SPI-Signal möglicherweise
H I N WE I S
langsam genug für eine automatische Triggerung (AutoTriggering) des Oszilloskops. Drücken
Sie die Taste [Mode/Coupling] Modus/Kopplung und anschließend den Softkey Modus, um
den Triggermodus von Auto auf Normal zu stellen.
Mit dem Fenster Horizontaler Zoom können Sie leichter durch die erfassten Daten
navigieren.
Siehe auch •
•
•

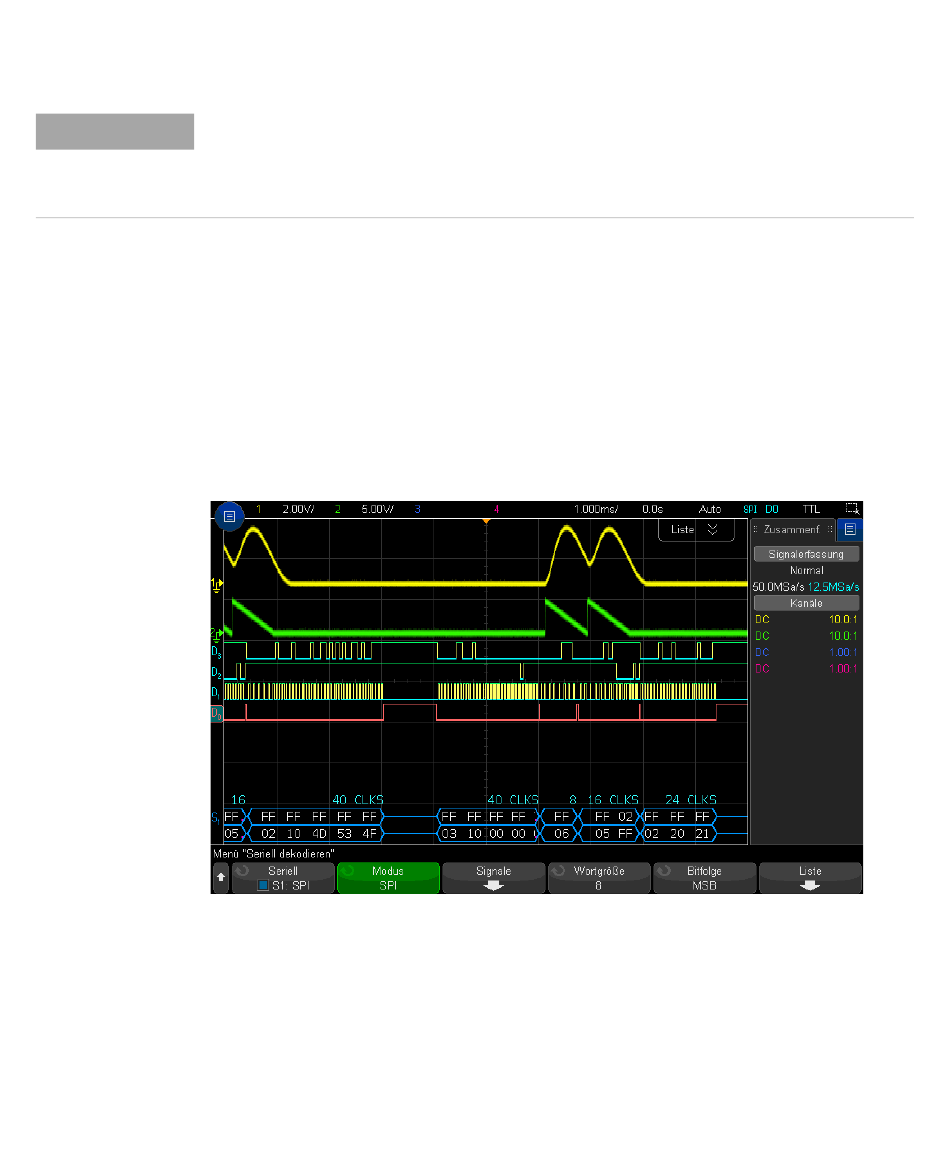

Interpretieren der SPI-Dekodierung

• Gewinkelte Wellenformen weisen einen aktiven Bus (in einem Paket/Frame)
• Blaue Linien mittlerer Ebene stellen einen inaktiven Bus dar.
• Die Anzahl der Takte in einem Frame wird hellblau rechts über dem Frame
• Dekodierte hexadezimale Datenwerte werden in Weiß dargestellt.
478
"Interpretieren der SPI-Dekodierung"
"Interpretieren von SPI-Auflisterdaten"
"Suchen nach SPI-Daten im Auflister"
auf.
angezeigt.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
auf Seite 478
auf Seite 479
auf Seite 480
