Digitale Kanäle

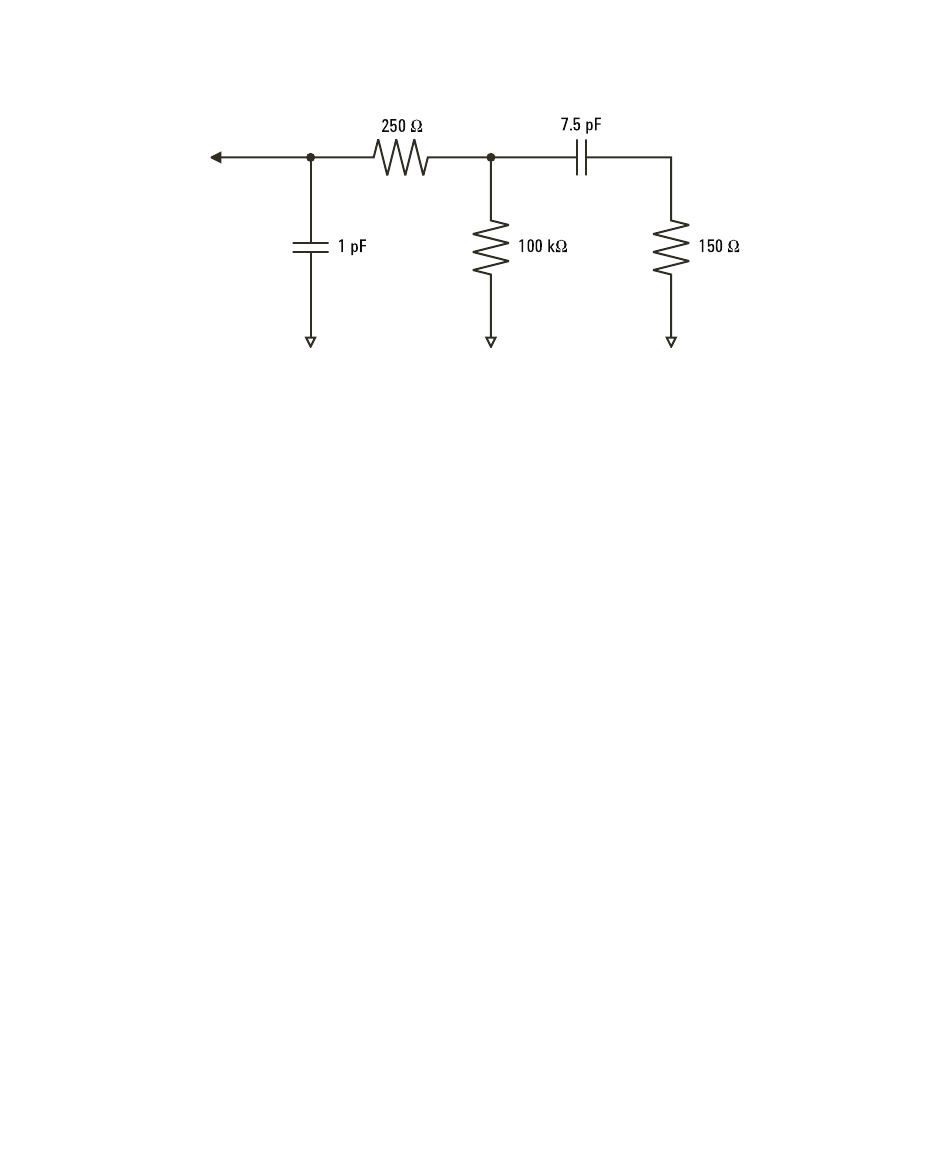

Abbildung 23 Ersatzschaltbild für Hochfrequenz-Messsonde
Die Impedanzpläne für die beiden Modelle werden in diesen Abbildungen
dargestellt. Beim Vergleich der beiden Pläne stellen Sie fest, dass sowohl der
Serienspitzenwiderstand als auch die charakteristische Impedanz des Kabels die
Eingangsimpedanz erheblich erweitern. Die im Allgemeinen geringe
Streuspitzenkapazität (1 pF) legt den endgültigen Haltepunkt im
Impedanzdiagramm fest.
