Wenn Sie Auto wählen für die Quelle 1 Flanke Nr., wird die Flanke verwendet, die
dem Zeitbasis-Referenzpunkt am nächsten ist. Wenn Sie eine Flankennummer
wählen, werden die Flanken von der linken Seite der Anzeige her gezählt.
FFT (Fast Fourier Transform) Wellenformen können nicht als Quelle ausgewählt
werden.
Verzögerung

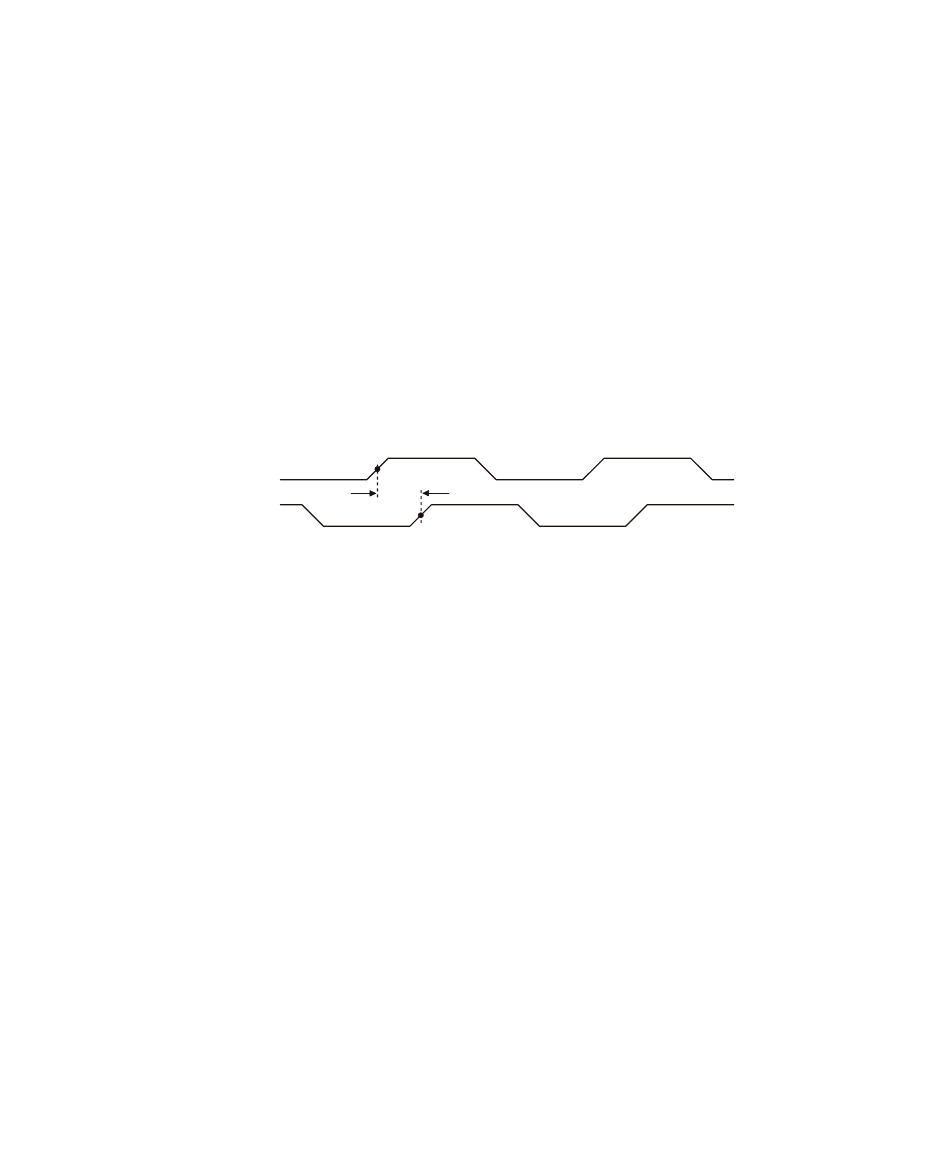

Die Verzögerung misst die Zeitdifferenz zwischen zwei Wellenformflanken unter
Verwendung der mittlieren Grenzwertpunkte der Wellenformen.
Eine negative Verzögerung zeigt, dass die ausgewählte Flanke von Kanal 1 sich
nach der ausgewählten Flanke von Kanal 2 ereignete.
Source 1
Source 2
1 Drücken Sie zum Aufruf des Menüs Messungen die Taste [Meas] Mess..
2 Drücken Sie den Softkey Mess. hinzufügen.
3 Drücken Sie den Softkey Typ:. Drehen Sie anschließend den Eingabedrehknopf
4 Klicken Sie auf den Softkey Parameter; anschließend wählen Sie folgende
5 Drücken Sie den Softkey Hinzufügen Messung, um die Messung auszuführen.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
zum Auswählen von Verzögerung.
Parameter und legen sie fest:
• Quelle 1, Quelle 2 — Signalquelle.
• Quelle 1 Flanke, Quelle 2 Flanke — ansteigende Flanke oder abfallende Flanke.
• Quelle 1 Flanke Nr., Quelle 2 Flanke Nr. — Flankennummer für die ausgewählte
Quelle.
Wenn Sie Auto wählen für die Quelle 1 Flanke Nr., wird die Flanke verwendet,
die dem Zeitbasis-Referenzpunkt am nächsten ist. Auto wird ebenfalls
automatisch für Quelle 2 Flanke Nr. verwendet und kann nicht geändert
werden. In diesem Fall wird die Quelle 2 Flanke verwendet, die der Flanke
von Quelle 1 am nächsten ist.
Werden Flankennummern ausgewählt, werden die Flanken für beide Quellen
von der linken Seite des Displays gezählt.
Delay
15
