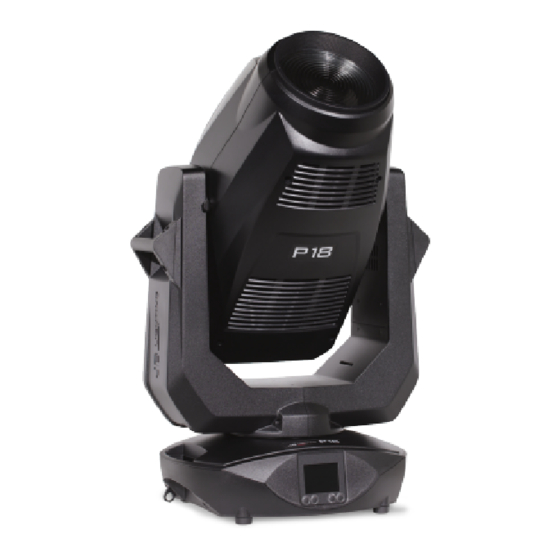

JB-Lighting P18 Wash MK2 Serie Handbuch
  1. Anleitungen
  2. Marken
  3. JB-Lighting Anleitungen
  4. Lichtanlage
  5. P18 Wash MK2
  6. Handbuch

JB-Lighting P18 Wash MK2 Serie Handbuch

Vorschau ausblenden Andere Handbücher für P18 Wash MK2 Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

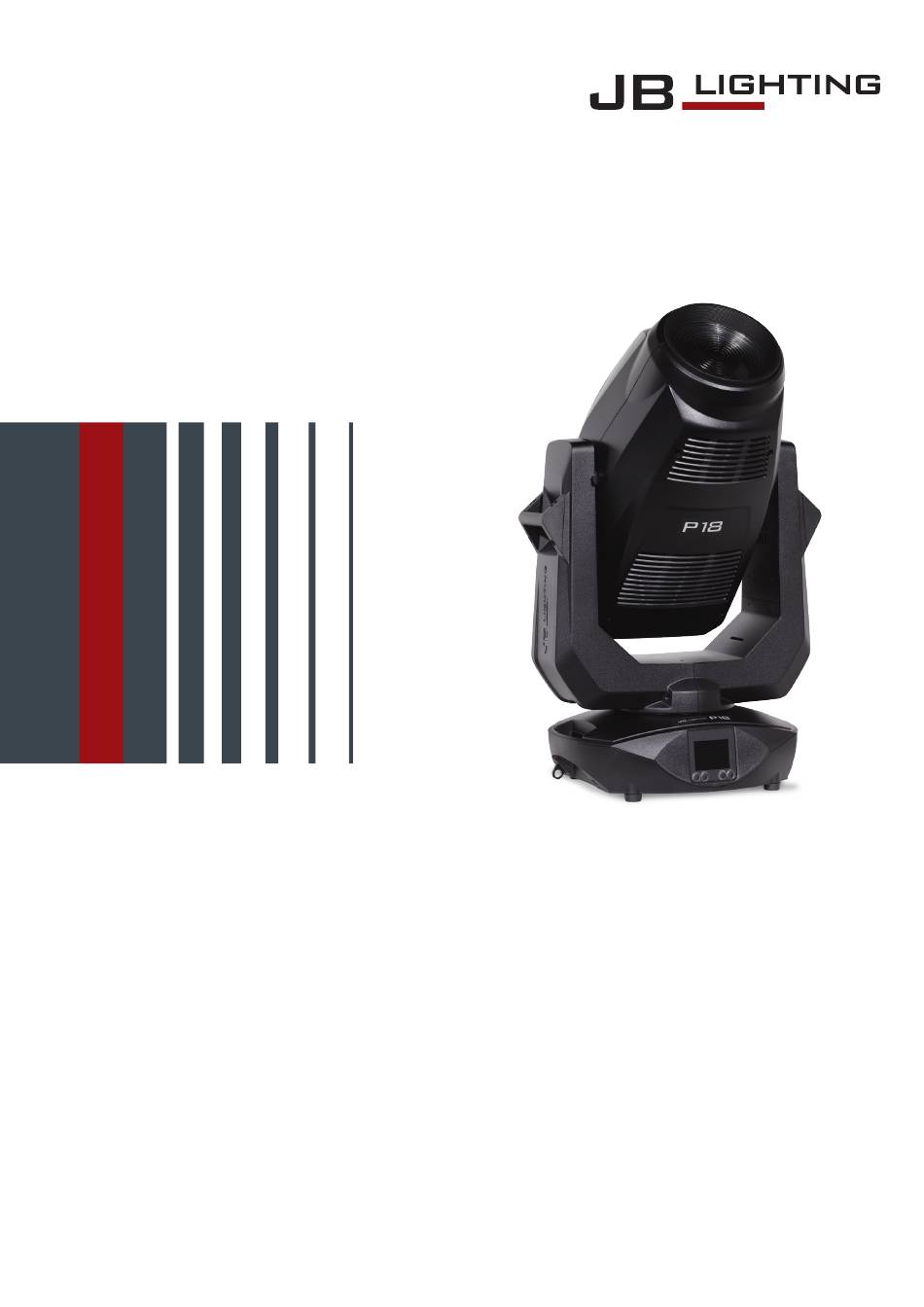

P1 8 Wash mk2
DMX Protokoll | DMX Chart
Version 1.00
Software >= 1.06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting P18 Wash MK2 Serie

Inhaltszusammenfassung für JB-Lighting P18 Wash MK2 Serie

  • Seite 1 P1 8 Wash mk2 DMX Protokoll | DMX Chart Version 1.00 Software >= 1.06...
  • Seite 2 P1 8 Wash MK2 - 02 -...

  • Seite 3: Inhaltsverzeichnis

    P1 8 Wash MK2 Inhalt / Content 1.0 P18 Wash MK2 Modelle ...........03 Deutsch 2.0 Menü-Übersicht .

  • Seite 4: Menü-Übersicht

    P1 8 Wash MK2 2.0 Menü-Übersicht grau - entspricht der Standardeinstellung ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX / NET ADDR DMX ADDRESS ADDRESS +/- ARTNET ADDRESS ADDRESS +/- DMX INPUT CONFIG WIRELESS ON/OFF...
  • Seite 5 P1 8 Wash MK2 RESET FIXTURE SURE? SERVICE ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST TEST RUNNING DMX TEST DMX CHANNEL CH 001: --- INIT PAN/TILT SURE? DISPLAY CONTR. D. CONTR: +000 +/- FINE ADJUST OFS PAN OFS PAN +/-...

  • Seite 6: Kanalbelegung

    P1 8 Wash MK2 SOFTWARE VER. INFO FIXTURE ID TOT OP. TIME TOT LAMP TIME TOT BAT CHARGE T. TEMP BASE LCD ACTUAL RESET? TEMP BASE PS ACTUAL RESET? TEMP HEAD MAIN ACTUAL RESET? TEMP HEAD DRV ACTUAL RESET? TEMP HEAD LED ACTUAL RESET? TEMP HEAD AMB.
  • Seite 7 P1 8 Wash MK2 Kanal 29 CTO (CTB Modell WW) Blende 3a fein Kanal 30 Sparkle Blende 3b Kanal 31 Sparkle Geschwindigkeit Blende 3b fein Kanal 32 Frost 1 Blende 4a Kanal 33 Frost 2 Blende 4a fein Kanal 34 Pan/Tilt-Geschwindigkeit Blende 4b Kanal 35...

  • Seite 8: Dmx-Kanalbelegung Mode 1 Und Mode 2

    P1 8 Wash MK2 3.2 DMX-Kanalbelegung Mode 1 und Mode 2 M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 9 P1 8 Wash MK2 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-139 RGB/CMY CURVE - Einstellung der RGB/CMY-Kurve...
  • Seite 10 P1 8 Wash MK2 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 11 P1 8 Wash MK2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 128-135 Gobo 0 (open) 136-143 Gobo 1 Shake (schnell - langsam) 144-151 Gobo 2 Shake (schnell - langsam) 152-159 Gobo 3 Shake (schnell - langsam) 160-167 Gobo 4 Shake (schnell - langsam) 168-175...
  • Seite 12 P1 8 Wash MK2 Blende 3a 0-100% 000-255 Blende 3a fein (16 Bit) 000-255 Blende 3b 0-100% 000-255 Blende 3b fein (16 Bit) 000-255 Blende 4a 0-100% 000-255 Blende 4a fein (16 Bit) 000-255 Blende 4b 0-100% 000-255 Blende 4b fein (16 Bit) 000-255 Blendenschieber-Rotation -45°...
  • Seite 13 P1 8 Wash MK2 Magenta (8 Bit) 0-100% 000-255 Magenta fein (16 Bit) 000-255 Yellow (Gelb) (8 Bit) 0-100% 000-255 Yellow (Gelb) fein (16 Bit) 000-255 CTO (8 Bit) 0-100% (CTB (8 Bit) 0-100% bei Modell WW) 000-255 CTO fein (16 Bit) (CTB fein (16 Bit) bei Modell WW) 000-255 Sparkle - Glittereffekt Sparkle Effekt inaktiv...

  • Seite 14: Tipps & Tricks

    P1 8 Wash MK2 4.0 Tipps & Tricks 4.1 Steuerkanal Über den Steuerkanal können verschieden Funktionen des Scheinwerfers permanent umge- schaltet werden. Folgende Funktionen können über den Steuerkanal umgeschaltet werden. Ansprechverhalten des Scheinwerfers beim Ausdimmen über Fader BACKLIGHT MODE - Display Hintergrundbeleuchtung DISPLAY ORIENTATION - Displayausrichtung MAIN SCREEN MODE - Ansicht Hauptbildschirm USER FIXTURE ID SET - Scheinwerfernummer setzen...

  • Seite 15: P18 Wash Mk2 Models

    P1 8 Wash MK2 English 5.0 P18 Wash MK2 models The P18 Wash MK2 is available in 3 models. The models differ in the light module and partly in the color filters and in the CTC filters. The differences can be found in the DMX channel functions. - P18 Wash MK2 HP (High Power) - P18 Wash MK2 HC (High CRI) - P18 Wash MK2 WW (Warm white)

  • Seite 16: Menu Overview

    P1 8 Wash MK2 6.0 Menu overview grau - entspricht der Standardeinstellung ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX / NET ADDR DMX ADDRESS ADDRESS +/- ARTNET ADDRESS ADDRESS +/- DMX INPUT CONFIG WIRELESS ON/OFF...
  • Seite 17 P1 8 Wash MK2 RESET FIXTURE SURE? SERVICE ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST TEST RUNNING DMX TEST DMX CHANNEL CH 001: --- INIT PAN/TILT SURE? DISPLAY CONTR. D. CONTR: +000 +/- FINE ADJUST OFS PAN OFS PAN +/-...

  • Seite 18: Channel Assignment

    P1 8 Wash MK2 SOFTWARE VER. INFO FIXTURE ID TOT OP. TIME TOT LAMP TIME TOT BAT CHARGE T. TEMP BASE LCD ACTUAL RESET? TEMP BASE PS ACTUAL RESET? TEMP HEAD MAIN ACTUAL RESET? TEMP HEAD DRV ACTUAL RESET? TEMP HEAD LED ACTUAL RESET? TEMP HEAD AMB.
  • Seite 19 P1 8 Wash MK2 Channel 29 CTO (CTB model WW) Aperture 3a fine Channel 30 Sparkle Aperture 3b Channel 31 Sparkle speed Aperture 3b fine Channel 32 Frost 1 Aperture 4a Channel 33 Frost 2 Aperture 4a fine Channel 34 Pan/tilt speed Aperture 4b Channel 35...

  • Seite 20: Dmx Channel Assignment Mode 1 And Mode 2

    P1 8 Wash MK2 7.2 DMX channel assignment Mode 1 and Mode 2 Function Pan (X) movement 546.74° 000-255 Pan (X) fine (16 Bit) 000-255 Tilt (Y) movement 281.16° 000-255 Tilt (Y) fine (16 Bit) 000-255 Control channel To enable uniform dimming manually via faders for all light mixing consoles, 5 diffe- rent settings for the DMX smoothing are available.
  • Seite 21 P1 8 Wash MK2 Setting for maximum DMX smoothing Dimmer fade out via fader (fast - slow) 128-135 DIMMER CURVE - selection of dimmer curve LINEAR - linear dimmer curve 136-136 SQUARE - exponential dimmer curve 137-137 SQUARE INVERSE - exponential inverse dimmer curve 138-138 not used 139-139...
  • Seite 22 P1 8 Wash MK2 Shutter Shutter closed 000-015 Shutter open 016-095 Open pulsing shutter >20Hz (rapid - slow) 096-110 Shutter open 111-111 Fade effect with dimmer (slow - rapid) 112-125 Shutter open 126-126 Shutter closed 127-126 Open pulsing shutter <20Hz (rapid - slow) 128-142 Shutter open 143-143...
  • Seite 23 P1 8 Wash MK2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 shake (fast - slow) 136-143 Gobo 2 shake (fast - slow) 144-151 Gobo 3 shake (fast - slow) 152-159 Gobo 4 shake (fast - slow) 160-167...
  • Seite 24 P1 8 Wash MK2 Aperture 3b 0-100% 000-255 Aperture 3b fine (16 Bit) 000-255 Aperture 4a 0-100% 000-255 Aperture 4a fine (16 Bit) 000-255 Aperture 4b 0-100% 000-255 Aperture 4b fine (16 Bit) 000-255 Aperture slider rotation -45° / +45° 000-255 Fine aperture slider rotation (16 Bit) 000-255...

  • Seite 25: Pan/Tilt Speed

    P1 8 Wash MK2 Fine yellow (16 Bit) 000-255 CTO (8 Bit) 0-100% (CTB model WW (8 Bit) 0-100%) 000-255 Fine CTO (16 Bit) (Fine CTB model WW (16 Bit)) 000-255 Sparkle - Glitter effect Sparkle effect inactive 000-000 Sparkle effect intensity (minimum - maximum) 001-255 Sparkle speed Faded sparkle effect (slow ->...

  • Seite 26: Tips & Tricks

    P1 8 Wash MK2 8. Tips & tricks 8.1 Control channel Via the control channel different functions of the fixture can be permanently switched. The follo- wing functions can be switched via the control channel. Response of the headlamp when dimming via faders BACKLIGHT MODE - display backlight DISPLAY ORIENTATION - display orientation MAIN SCREEN MODE - main screen view...
  • Seite 27 P1 8 Wash MK2 - 27 -...
  • Seite 28 JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein Tel. +49 7304 9617-0 Fax. +49 7304 9617-99 info@jb-lighting.de www.jb-lighting.de...
