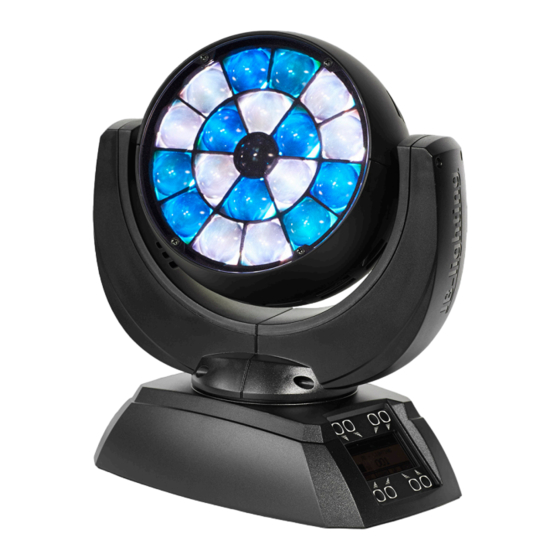

JB-Lighting SPARX 7 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für JB-Lighting SPARX 7
Inhaltszusammenfassung für JB-Lighting SPARX 7
- Seite 1 Version 0.6...
-
Seite 2: Zeichnungen
1. Zeichnungen / drawings Kopf / head Arm / yoke Sicherung / fuse Netzanschluß / Power cable entry DMX in/out Buchsen / connectors Sicherungsöse / safety cable attachment point Bedienfeld / control panel... -
Seite 3: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis 1. Zeichnungen............... 2. Einleitung................2.1 Sicherheitshinweise..........2.2 Auspacken der Geräte..........3. Installation................3.1 Netzanschluß............3.2 Montage der Geräte..........3.3 DMX Verkabelung........... 3.4 Netzstrom verkabeln..........4. Bedienfeld................4.1 Menü Übersicht............4.2 FACTORY DEFAULTS - Werkseinstellungen..4.3 USER DEFAULTS - Benutzereinstellungen.... 4.4 DMX ADDRESS - DMX Adressierung..... -
Seite 4: Einleitung
Instrumenten in den Strahl blicken. LED-Klasse 3 entsprechend DIN EN 62471 ACHTUNG: JB-Lighting Lichtanlagentechnik GmbH autorisiert den Gebrauch ihrer Geräte nicht in lebensunterstützenden Systemen. Lebensunterstützende Systeme sind Systeme deren Zweck dazu dient Leben zu erhalten oder zu stabilisieren und deren Defekt oder Fehlfunk- tion möglicherweise den Tod oder die Verletzung einer Person nach sich... -
Seite 5: Montage Der Geräte
Weltweit gibt es unterschiedliche ortsbezogene Netzausführungen. Der Sparx7 darf nur an folgenden Stromnetzen betrieben werden: Netz Sparx7 2 Leiter, 1 Phase: ACHTUNG: Der Sparx7 darf in Ka- nada im 2 Leiter, 1 Phase Netz ma- ximal mit 120V betrieben werden! 3 Leiter, 1 Phase: 4 Leiter, 3 Phase: 3.2 Montage der Geräte... -
Seite 6: Netzstrom Verkabeln
Verbinden Sie nun den DMX-Ausgang Ihres Controllers mit dem 1. Sparx7 (Controller DMX-Out mit Sparx7 DMX-In). Anschließend den 1. Sparx7 mit dem 2. Sparx7 (Sparx7 1 DMX-Out mit Sparx7 2. DMX-In) und so weiter. Alle DMX-Ein/Ausgänge sind durchkon- taktiert, d.h. Sie können den 3-poligen DMX-In in Kombination mit dem 5-poligen DMX- Out Anschluss benutzen. -
Seite 7: Bedienfeld
Taste “ESC” sperren. Der Displaybeleuchtung werden besondere Funktionen zugeordnet: Während des Resets bleibt die Displaybeleuchtung ausgeschaltet. Langsam blinkende Displaybeleuchtung bei der Anzeige JB-Lighting bedeutet es liegt kein DMX-Signal an. Schnell blinkende Displaybeleuchtung bei der Anzeige JB-Lighting bedeutet, das in der "ERROR LIST"... -
Seite 8: Menü Übersicht
4.1 Menü-Übersicht Taste Enter Enter Enter FACT. DEFAULTS LOAD DEFAULTS SURE ? USER DEFAULTS LOAD DEFAULTS SURE ? SAVE DEFAULTS SURE ? Passwort DMX ADDRESS ADDRESS +/- PERSONALITY DMX INPUT MODE WIRED WIRED/WIRELESS DMX MODE MODE 1 MODE 2 MODE 3 PAN/TILT RESOLUTION 16 BIT... -
Seite 9: Factory Defaults - Werkseinstellungen
DMX INPUT MODE Im Sparx7 ist werksseitig ein Wireless DMX Empfangsmodul eingebaut. Um dieses in Ver- bindung mit dem JB-Lighting Wireless TRX Sendemodul zu benutzen lässt sich der Menü- punkt WIRED (Werkseinstellung) auf WIRED/WIRELESS umstellen. Der Login des Emp- fängers auf den Sender erfolgt über die „Start“ Taste (siehe hierzu Bedienungsanleitung Wireless TRX). -
Seite 10: Standalone Betrieb
SHORTEST DISTANCE Dieser Menüpunkt spricht nur auf den Farbradkanal an. Der Farbradkanal simuliert das Farbrad unserer konventionellen Moving Heads. In der Werkseinstellung (ON) wechseln die Farben über die kürzeste Distanz zueinander. Ein umstellen auf OFF bewirkt das der Farbwechsel nur über die konventionelle Reihenfolge erfolgt. CAMERA MODE Um ein Flimmern bei TV Aufnahmen zu vermeiden, lässt sich der Sparx7 an verschiedene Kamerasysteme von 50 Hertz (PAL, Secam) auf 60 Hertz (NTSC) anpassen. -
Seite 11: Info
Mit RESET STEP setzen Sie einen Schritt auf seinen Ursprungswert (DMX 000) zurück. Das Display zeigt Ihnen dabei STEP NR: 1/X an. Mit den Auswahltasten suchen Sie sich Ihren Schritt aus.Mit CLEAR ALL setzen Sie die kompletten Standalone Schritte zurück. Unter MODIFY finden Sie danach wieder STEP1/1. -
Seite 12: Kanalbelegung
5. Kanalbelegung Der Sparx7 verfügt über 3 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menüpunkt PERSONALITY, DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. Mode 1 Mode 2 Kanal 1 Pan Kanal 1 Pan Kanal 2 Pan fein Kanal 2 Pan fein Kanal 3 Tilt Kanal 3 Tilt... - Seite 13 Mode 3 Kanal 1 Pan Kanal 2 Pan fein Kanal 3 Tilt Kanal 4 Tilt fein Kanal 5 Control Kanal 6 Shutter Kanal 7 Dimmer Kanal 8 Zoom Kanal 9 Mapping - Segmentauswahl Kanal 10 Pattern Mode Kanal 11 Pattern (Muster) Kanal 12 Pattern Geschwindigkeit Kanal 13 Color spread - Farbverlauf Kanal 14 Sparkle...
-
Seite 14: Aufteilung Der Einzelnen Kanäle
Aufteilung der einzelnen Kanäle MO1 MO2 MO3 Funktion Pan (X) Bewegung 430° 000-255 Pan (X) fein 000-255 Tilt (Y) Bewegung 300° 000-255 Tilt (Y) fein 000-255 Control 100% Ausgangsleistung der LED Stränge 000-007 Fade out über Fader (langsam - schnell) Lichtmischpult Farbabgleich auf RGBW (weiss 8500K) 008-015... - Seite 15 MO1 MO2 MO3 Funktion Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (0,6sec - 4,8sec) 096-110 Shutter auf Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf Shutter zu Shutter pulsierend öffnen <20Hz (0,6sec - 4,8sec) 128-142 Shutter auf 144-158 Shutter pulsierend schließen...
- Seite 16 MO1 MO2 MO3 Funktion Segment 16 Segment 17 Segment 18 Segment 19 Segment 20 Segment 21 Segment 22 Segment 23 Segment 24 Segment 25 Segment 26 Segment 27 Segment 28 Segment 29 Segment 30 Segment 31 Segment 32 Segment 33 Segment 34 Segment 35 Segment 36...
- Seite 17 MO1 MO2 MO3 Funktion Statisches Segment 1 Statisches Segment 2 Statisches Segment 3 Statisches Segment 4 Statisches Segment 5 Statisches Segment 6 nicht belegt 226-255 Pattern Mode - Muster Einstellungen Bereich 0-31: RGBW LED´s die nicht im aktuellen Segment verwendet werden sind deaktiviert! Muster frei laufend gefadet Muster frei laufend geschaltet Muster weiterschalten über Crossfade laufrichtung vorwärts...
- Seite 18 MO1 MO2 MO3 Funktion Bereich 96-127: RGBW LED´s die nicht im aktuellen Segment verwendet werden leuchten nach Glow RGBW! Muster frei laufend gefadet Muster frei laufend geschaltet Muster weiterschalten über Crossfade laufrichtung vorwärts Muster weiterschalten über Crossfade laufrichtung rückwärts Pixel zufällig flash schnell regelmäßiger Pixel zufällig snap open/ ramp close Zeitabstand...
- Seite 19 MO1 MO2 MO3 Funktion Muster 5 Muster 6 Muster 7 nicht belegt 008-127 Zufällige Ablaufmuster 1 - 7 128-135 nicht belegt 136-255 Pattern Speed - Muster Ablaufgeschwindigkeit Laufrichtung vorwärts (schnell - langsam) 000-126 Stop 127-128 Laufrichtung rückwärts (langsam - schnell) 129-255 Color spread - Farbverlauf Farbverlauf inaktiv...
- Seite 20 MO1 MO2 MO3 Funktion weiss 6500 Kelvin weiss 8000 Kelvin 071-191 Farbraddreh rechts (schnell - langsam) 192-222 Farbraddreh stop 223-224 Farbraddreh links (langsam - schnell) 225-255 Pan/Tilt Geschwindigkeit Bewegung in Echtzeit 000-003 Bewegung zeitverzögert (schnell - langsam) 004-255 Effektgeschwindigkeit Effekte in Echtzeit 000-003 Effekte zeitverzögert (schnell - langsam)
-
Seite 21: Farbmischung
5.1 Farbmischung Der Sparx7 verfügt über einen Farbradkanal, Main RGBW, Pattern RGBW, GlowRGBW, sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschied- lichen Prioritäten belegt. Der Farbradkanal hat erste Priorität vor der Main RGBW. Nur wenn der Farbradkanal auf DMX-Wert 000-001 gesetzt ist, kann mit den RGBW Farbmi- schungen gearbeitet werden. -
Seite 22: Service
6. Service 6.1 Servicemenü RESET FIXTURE Auf den Befehl "Reset" führt der Sparx7 eine Initialisierung auf seine Startwerte aus. Es ist der gleiche Vorgang wie nach dem Einschalten des Sparx7. Sollte eine Fehlermeldung im Display erscheinen könnte dies eine erste Massnahme sein, diesen zu beheben. ERROR LIST Der Sparx7 speichert alle auftretenden Fehler intern ab. -
Seite 23: Gerät Reinigen
Gleichzeitig ändert sich der Farbanteil im Lichtstrahl. Achten Sie darauf das wenigstens ein Farbwert immer auf 100% verbleibt, da sonst die Gesamthelligkeit verringert wird. Diese können Sie unter SKAL ALL einstellen. Die X/Y Nachregelung des Sparx7 ist dabei deaktiviert. Der aktuelle Weißabgleich bleibt auch bei der Rückstellung auf Werkseinstellung (Kapitel 4.2) erhalten. -
Seite 24: Konformitätserklärung
Konformitätserklärung im Sinne der Richtlinie 89/336/EWG (Richtlinie 89/336/EWG des Rates vom 03.05.1989 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit) Der Hersteller JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein erklärt, dass das Produkt Sparx7 den wesentlichen Schutzanforderungen der Richtlinie entspricht.
