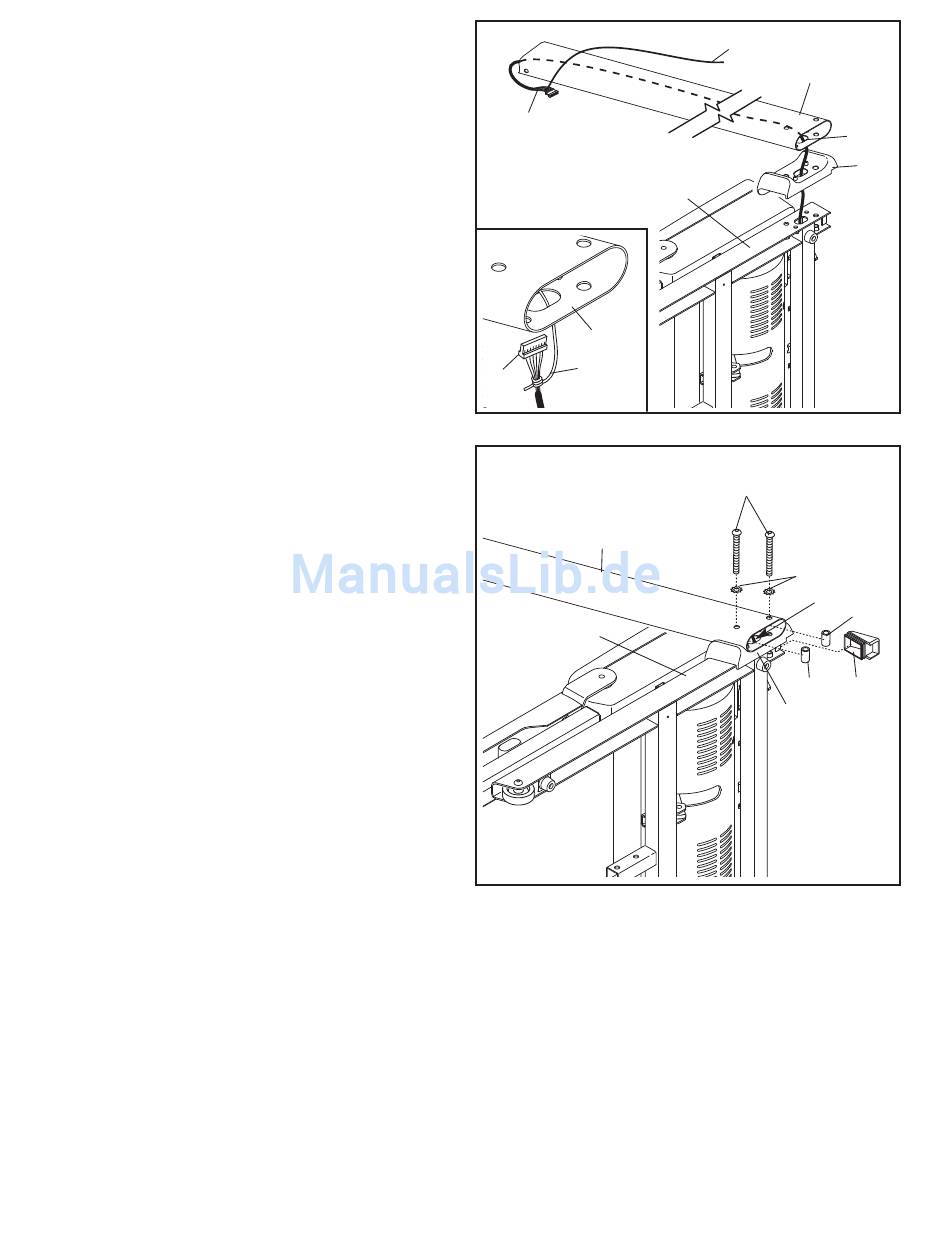

4. Finden Sie den rechten Pfosten (78) und das
rechte Pfostenabstandsstück (80), welche beide
mit Aufklebern markiert sind. Schieben Sie das
Pfostenkabel (77) durch das rechte
Pfostenabstandsstück, wie angedeutet.
Siehe Detailzeichnung. Binden Sie die
Befestigung, die sich im rechten Pfosten (78)
befindet, fest um das Ende des Pfostenkabels
(77). Eine zweite Person soll den rechten
Pfosten an die Basis (85) hinhalten. Ziehen Sie
dann am anderen Ende der Befestigung, bis das
Pfostenkabel ganz durch den rechten Pfosten
geführt ist.
5. Halten Sie ein Schraubenabstandsstück (79) in-
nerhalb des unteren Endes des rechten
Pfostens (78) hin. Ziehen Sie eine M10 x 96mm
Schraube (5) mit einer M10 Star Zahnscheibe
(8) am rechten Pfosten und am Schraubenab-
standsstück fest. Wiederholen Sie diesen
Schritt mit einem zweiten Schraubenab-
standsstück (79), einer M10 x 96mm
Schraube (5) und einer M10 Zahnscheibe (8).
Halten Sie das rechte Pfostenabstandsstück
(80) und den rechten Pfosten (78) an die Basis
(85) hin. Achten Sie darauf, das Pfostenkabel
(77) nicht abzuklemmen. Ziehen Sie von Hand
die M10 x 96mm Schraube (5) fest. Ziehen Sie
sie noch nicht fest an.
Dann drücken Sie eine Basisendkappe (82 ) in
die Basis (85).
4
77
78
Kabel
77
binder
5
78
85
8
Binder
78
85
5
8
77
79
80
77
80
79
82
