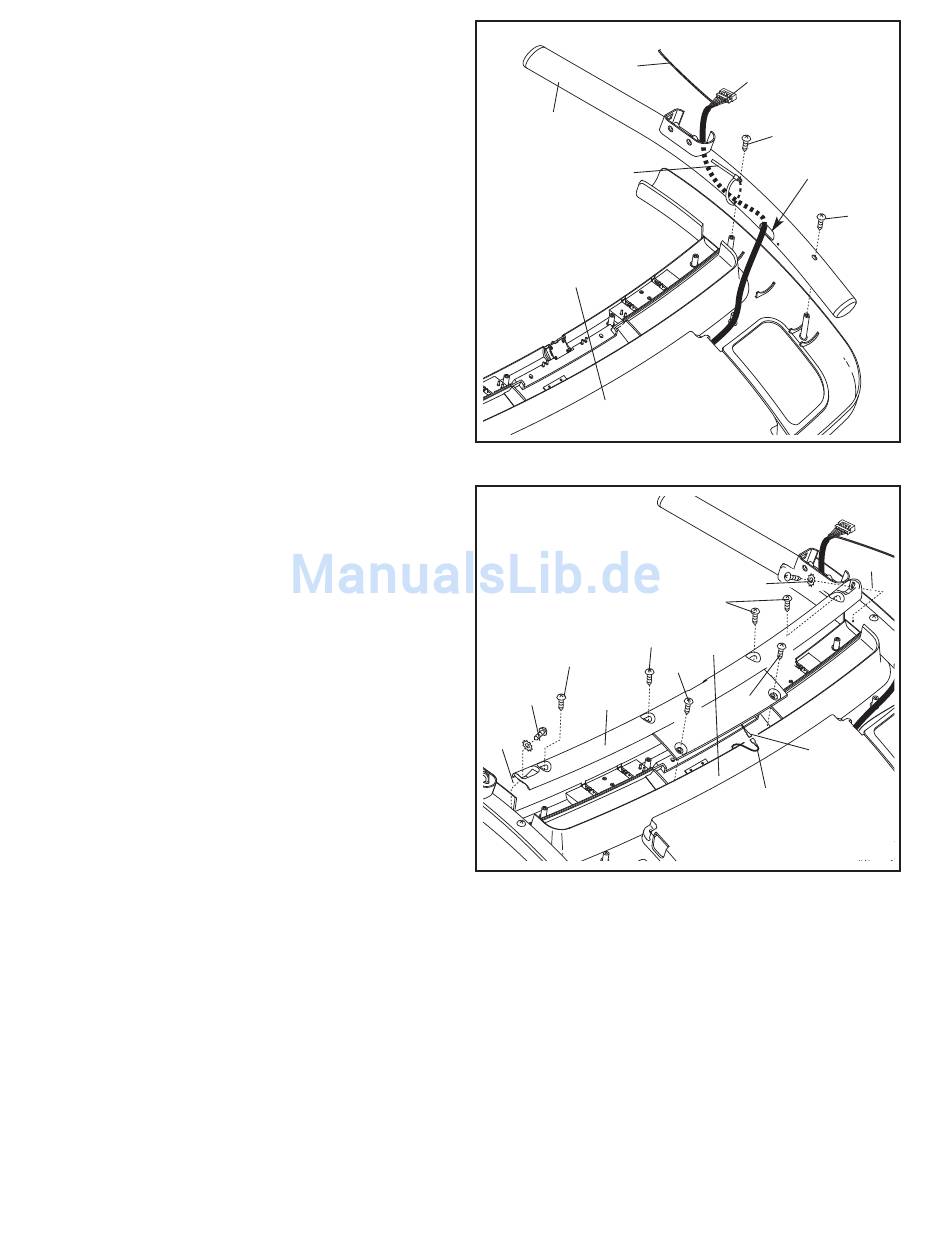

9. Finden Sie die rechten Haltestange (90), welche
man an einem großen Loch an der angedeuteten
Stelle erkennt. Halten Sie die rechte Haltestange
an den Computer (87) hin.
Schieben Sie dann die Befestigung und den
Computerdraht durch das große Loch in der rech-
ten Haltestange (90) und oben wieder heraus,
wie angedeutet. Schieben Sie die beigelegte
Plastikbefestigung durch den rechten Haltegriff,
wie hier angedeutet. Achten Sie darauf, dass die
Plastikbefestigung das Computerkabel auf der
Ihnen näheren Seite festhält. Ziehen Sie die
Plastikbefestigung fest.
Befestigen Sie die rechte Haltestange mit zwei
M4.2 x 19mm Schrauben (1). Vergewissern Sie
sich, dabei keine Drähte abzuklemmen.
Ziehen Sie beide Schrauben leicht an, bevor
Sie sie festziehen. Ziehen Sie keine der
Schrauben zu fest an. Entfernen Sie die
Plastikbefestigung.
Befestigen Sie die linke Haltestange (nicht ab-
gebildet) auf die gleiche Weise am Computer
(87). Anmerkung: Auf der linken Seite befindet
sich kein Computerdraht.
10. Halten Sie die Pulshilfe (109) an die
Computerbasis (88) hin. Verbinden Sie den
Computerbasis mit dem Computererdungsdraht
(115) der Pulshilfe. Legen Sie die Pulshilfe auf die
Computerbasis und schieben Sie den
Erdungsdraht in die Computerbasis hinein.
Achten sie darauf, die Drähte nicht abzuklem-
men.
Ziehen Sie zwei M4 x 20mm Schrauben (3) mit
zwei M4.2 sternförmigen Unterlegscheiben (70)
an der Pulshilfe (109) fest.
Ziehen Sie die vier M5 x 20mm langen Schrauben
(12) und die zwei M5 x 15mm Schrauben (64) von
Schritt 8 an der Pulshilfe (109) und der
Computerbasis (88) fest. Ziehen Sie alle sechs
Schrauben von Hand an, bevor Sie sie alle
richtig festziehen.
9
Tie
90
Plastikbefestigung
87
10
12
12
3
109
70
10
Computer-
draht
1
Großes Loch
3
12
88
64
64
115
Erdungs-
draht
1
70
