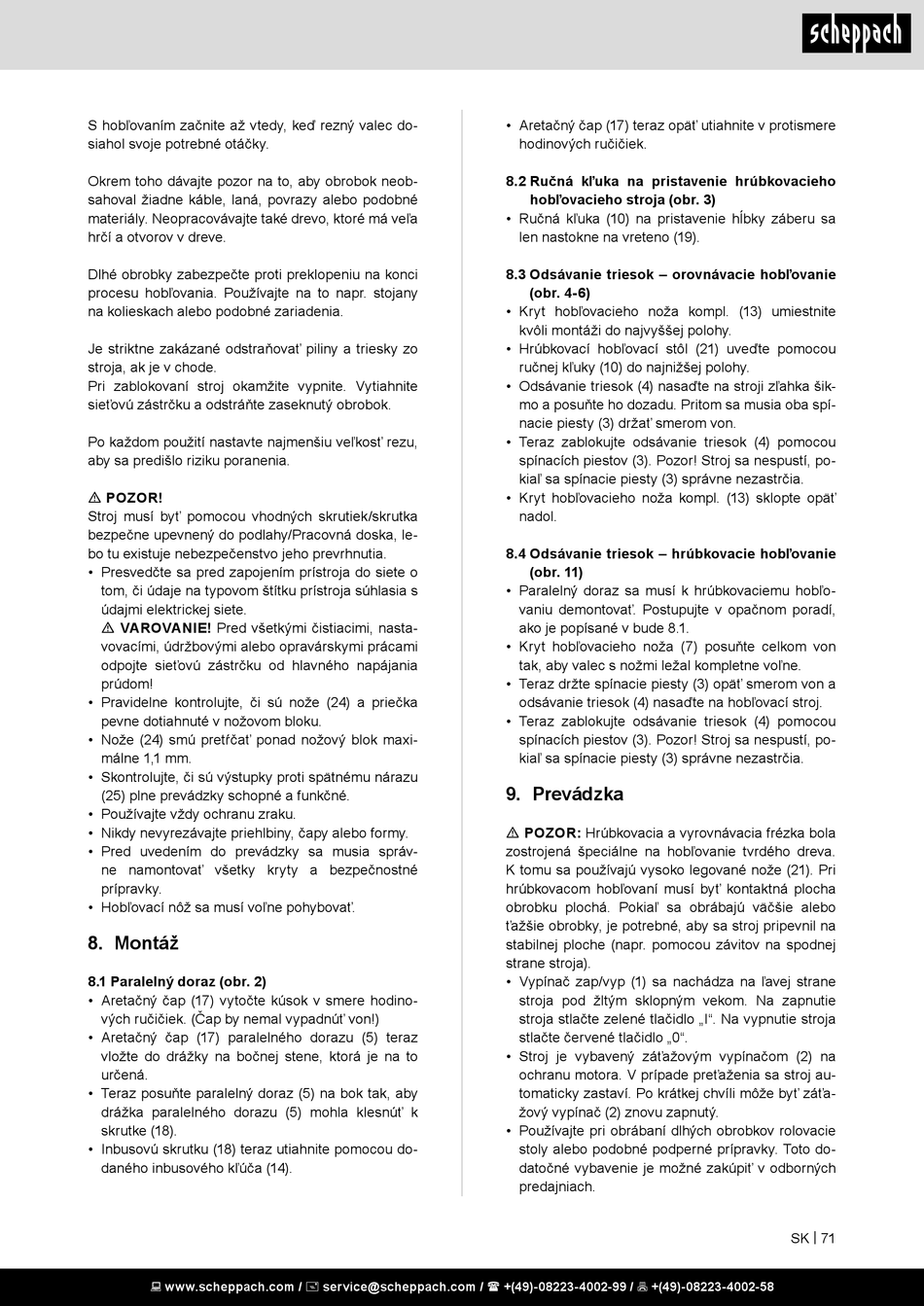

S hobľovaním začnite až vtedy, keď rezný valec do-
siahol svoje potrebné otáčky.
Okrem toho dávajte pozor na to, aby obrobok neob-
sahoval žiadne káble, laná, povrazy alebo podobné
materiály. Neopracovávajte také drevo, ktoré má veľa
hrčí a otvorov v dreve.
Dlhé obrobky zabezpečte proti preklopeniu na konci
procesu hobľovania. Používajte na to napr. stojany
na kolieskach alebo podobné zariadenia.
Je striktne zakázané odstraňovať piliny a triesky zo
stroja, ak je v chode.
Pri zablokovaní stroj okamžite vypnite. Vytiahnite
sieťovú zástrčku a odstráňte zaseknutý obrobok.
Po každom použití nastavte najmenšiu veľkosť rezu,
aby sa predišlo riziku poranenia.
m POZOR!
Stroj musí byť pomocou vhodných skrutiek/skrutka
bezpečne upevnený do podlahy/Pracovná doska, le-
bo tu existuje nebezpečenstvo jeho prevrhnutia.
• Presvedčte sa pred zapojením prístroja do siete o
tom, či údaje na typovom štítku prístroja súhlasia s
údajmi elektrickej siete.
m VAROVANIE! Pred všetkými čistiacimi, nasta-
vovacími, údržbovými alebo opravárskymi prácami
odpojte sieťovú zástrčku od hlavného napájania
prúdom!
• Pravidelne kontrolujte, či sú nože (24) a priečka
pevne dotiahnuté v nožovom bloku.
• Nože (24) smú pretŕčať ponad nožový blok maxi-
málne 1,1 mm.
• Skontrolujte, či sú výstupky proti spätnému nárazu
(25) plne prevádzky schopné a funkčné.
• Používajte vždy ochranu zraku.
• Nikdy nevyrezávajte priehlbiny, čapy alebo formy.
• Pred uvedením do prevádzky sa musia správ-
ne namontovať všetky kryty a bezpečnostné
prípravky.
• Hobľovací nôž sa musí voľne pohybovať.
8. Montáž
8.1 Paralelný doraz (obr. 2)
• Aretačný čap (17) vytočte kúsok v smere hodino-
vých ručičiek. (Čap by nemal vypadnúť von!)
• Aretačný čap (17) paralelného dorazu (5) teraz
vložte do drážky na bočnej stene, ktorá je na to
určená.
• Teraz posuňte paralelný doraz (5) na bok tak, aby
drážka paralelného dorazu (5) mohla klesnúť k
skrutke (18).
• Inbusovú skrutku (18) teraz utiahnite pomocou do-
daného inbusového kľúča (14).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Aretačný čap (17) teraz opäť utiahnite v protismere
hodinových ručičiek.
8.2 Ručná kľuka na pristavenie hrúbkovacieho
hobľovacieho stroja (obr. 3)
• Ručná kľuka (10) na pristavenie hĺbky záberu sa
len nastokne na vreteno (19).
8.3 Odsávanie triesok – orovnávacie hobľovanie
(obr. 4-6)
• Kryt hobľovacieho noža kompl. (13) umiestnite
kvôli montáži do najvyššej polohy.
• Hrúbkovací hobľovací stôl (21) uveďte pomocou
ručnej kľuky (10) do najnižšej polohy.
• Odsávanie triesok (4) nasaďte na stroji zľahka šik-
mo a posuňte ho dozadu. Pritom sa musia oba spí-
nacie piesty (3) držať smerom von.
• Teraz zablokujte odsávanie triesok (4) pomocou
spínacích piestov (3). Pozor! Stroj sa nespustí, po-
kiaľ sa spínacie piesty (3) správne nezastrčia.
• Kryt hobľovacieho noža kompl. (13) sklopte opäť
nadol.
8.4 Odsávanie triesok – hrúbkovacie hobľovanie
(obr. 11)
• Paralelný doraz sa musí k hrúbkovaciemu hobľo-
vaniu demontovať. Postupujte v opačnom poradí,
ako je popísané v bude 8.1.
• Kryt hobľovacieho noža (7) posuňte celkom von
tak, aby valec s nožmi ležal kompletne voľne.
• Teraz držte spínacie piesty (3) opäť smerom von a
odsávanie triesok (4) nasaďte na hobľovací stroj.
• Teraz zablokujte odsávanie triesok (4) pomocou
spínacích piestov (3). Pozor! Stroj sa nespustí, po-
kiaľ sa spínacie piesty (3) správne nezastrčia.
9. Prevádzka
m POZOR: Hrúbkovacia a vyrovnávacia frézka bola
zostrojená špeciálne na hobľovanie tvrdého dreva.
K tomu sa používajú vysoko legované nože (21). Pri
hrúbkovacom hobľovaní musí byť kontaktná plocha
obrobku plochá. Pokiaľ sa obrábajú väčšie alebo
ťažšie obrobky, je potrebné, aby sa stroj pripevnil na
stabilnej ploche (napr. pomocou závitov na spodnej
strane stroja).
• Vypínač zap/vyp (1) sa nachádza na ľavej strane
stroja pod žltým sklopným vekom. Na zapnutie
stroja stlačte zelené tlačidlo „I". Na vypnutie stroja
stlačte červené tlačidlo „0".
• Stroj je vybavený záťažovým vypínačom (2) na
ochranu motora. V prípade preťaženia sa stroj au-
tomaticky zastaví. Po krátkej chvíli môže byť záťa-
žový vypínač (2) znovu zapnutý.
• Používajte pri obrábaní dlhých obrobkov rolovacie
stoly alebo podobné podperné prípravky. Toto do-
datočné vybavenie je možné zakúpiť v odborných
predajniach.
