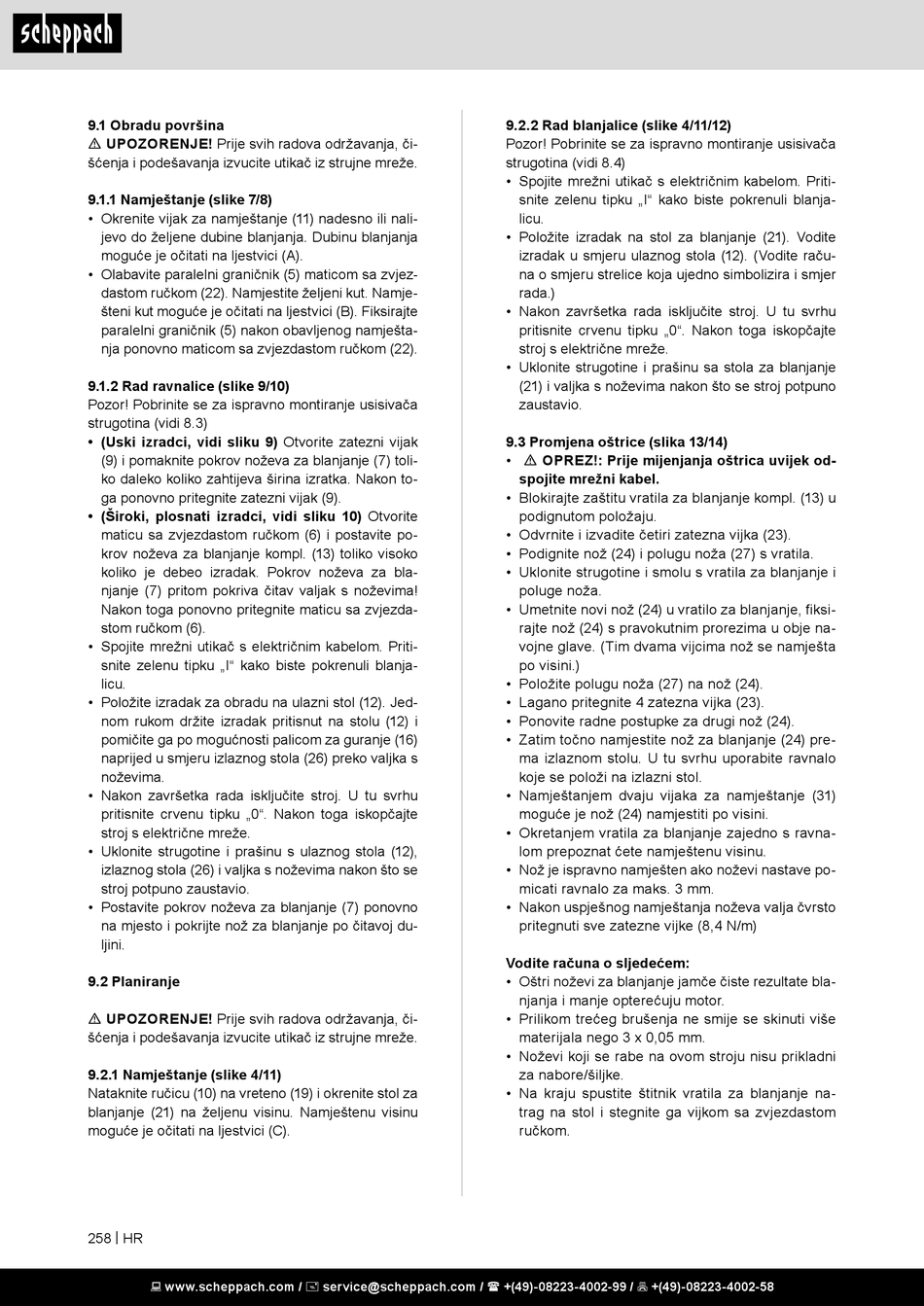

Scheppach 5902205901 Originalbetriebsanleitung Seite 258

9.1 Obradu površina
m UPOZORENJE! Prije svih radova održavanja, či-
šćenja i podešavanja izvucite utikač iz strujne mreže.
9.1.1 Namještanje (slike 7/8)
• Okrenite vijak za namještanje (11) nadesno ili nali-
jevo do željene dubine blanjanja. Dubinu blanjanja
moguće je očitati na ljestvici (A).
• Olabavite paralelni graničnik (5) maticom sa zvjez-
dastom ručkom (22). Namjestite željeni kut. Namje-
šteni kut moguće je očitati na ljestvici (B). Fiksirajte
paralelni graničnik (5) nakon obavljenog namješta-
nja ponovno maticom sa zvjezdastom ručkom (22).
9.1.2 Rad ravnalice (slike 9/10)
Pozor! Pobrinite se za ispravno montiranje usisivača
strugotina (vidi 8.3)
• (Uski izradci, vidi sliku 9) Otvorite zatezni vijak
(9) i pomaknite pokrov noževa za blanjanje (7) toli-
ko daleko koliko zahtijeva širina izratka. Nakon to-
ga ponovno pritegnite zatezni vijak (9).
• (Široki, plosnati izradci, vidi sliku 10) Otvorite
maticu sa zvjezdastom ručkom (6) i postavite po-
krov noževa za blanjanje kompl. (13) toliko visoko
koliko je debeo izradak. Pokrov noževa za bla-
njanje (7) pritom pokriva čitav valjak s noževima!
Nakon toga ponovno pritegnite maticu sa zvjezda-
stom ručkom (6).
• Spojite mrežni utikač s električnim kabelom. Priti-
snite zelenu tipku „I" kako biste pokrenuli blanja-
licu.
• Položite izradak za obradu na ulazni stol (12). Jed-
nom rukom držite izradak pritisnut na stolu (12) i
pomičite ga po mogućnosti palicom za guranje (16)
naprijed u smjeru izlaznog stola (26) preko valjka s
noževima.
• Nakon završetka rada isključite stroj. U tu svrhu
pritisnite crvenu tipku „0". Nakon toga iskopčajte
stroj s električne mreže.
• Uklonite strugotine i prašinu s ulaznog stola (12),
izlaznog stola (26) i valjka s noževima nakon što se
stroj potpuno zaustavio.
• Postavite pokrov noževa za blanjanje (7) ponovno
na mjesto i pokrijte nož za blanjanje po čitavoj du-
ljini.
9.2 Planiranje
m UPOZORENJE! Prije svih radova održavanja, či-
šćenja i podešavanja izvucite utikač iz strujne mreže.
9.2.1 Namještanje (slike 4/11)
Nataknite ručicu (10) na vreteno (19) i okrenite stol za
blanjanje (21) na željenu visinu. Namještenu visinu
moguće je očitati na ljestvici (C).
258 | HR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.2.2 Rad blanjalice (slike 4/11/12)
Pozor! Pobrinite se za ispravno montiranje usisivača
strugotina (vidi 8.4)
• Spojite mrežni utikač s električnim kabelom. Priti-
snite zelenu tipku „I" kako biste pokrenuli blanja-
licu.
• Položite izradak na stol za blanjanje (21). Vodite
izradak u smjeru ulaznog stola (12). (Vodite raču-
na o smjeru strelice koja ujedno simbolizira i smjer
rada.)
• Nakon završetka rada isključite stroj. U tu svrhu
pritisnite crvenu tipku „0". Nakon toga iskopčajte
stroj s električne mreže.
• Uklonite strugotine i prašinu sa stola za blanjanje
(21) i valjka s noževima nakon što se stroj potpuno
zaustavio.
9.3 Promjena oštrice (slika 13/14)
• m OPREZ!: Prije mijenjanja oštrica uvijek od-
spojite mrežni kabel.
• Blokirajte zaštitu vratila za blanjanje kompl. (13) u
podignutom položaju.
• Odvrnite i izvadite četiri zatezna vijka (23).
• Podignite nož (24) i polugu noža (27) s vratila.
• Uklonite strugotine i smolu s vratila za blanjanje i
poluge noža.
• Umetnite novi nož (24) u vratilo za blanjanje, fiksi-
rajte nož (24) s pravokutnim prorezima u obje na-
vojne glave. (Tim dvama vijcima nož se namješta
po visini.)
• Položite polugu noža (27) na nož (24).
• Lagano pritegnite 4 zatezna vijka (23).
• Ponovite radne postupke za drugi nož (24).
• Zatim točno namjestite nož za blanjanje (24) pre-
ma izlaznom stolu. U tu svrhu uporabite ravnalo
koje se položi na izlazni stol.
• Namještanjem dvaju vijaka za namještanje (31)
moguće je nož (24) namjestiti po visini.
• Okretanjem vratila za blanjanje zajedno s ravna-
lom prepoznat ćete namještenu visinu.
• Nož je ispravno namješten ako noževi nastave po-
micati ravnalo za maks. 3 mm.
• Nakon uspješnog namještanja noževa valja čvrsto
pritegnuti sve zatezne vijke (8,4 N/m)
Vodite računa o sljedećem:
• Oštri noževi za blanjanje jamče čiste rezultate bla-
njanja i manje opterećuju motor.
• Prilikom trećeg brušenja ne smije se skinuti više
materijala nego 3 x 0,05 mm.
• Noževi koji se rabe na ovom stroju nisu prikladni
za nabore/šiljke.
• Na kraju spustite štitnik vratila za blanjanje na-
trag na stol i stegnite ga vijkom sa zvjezdastom
ručkom.
