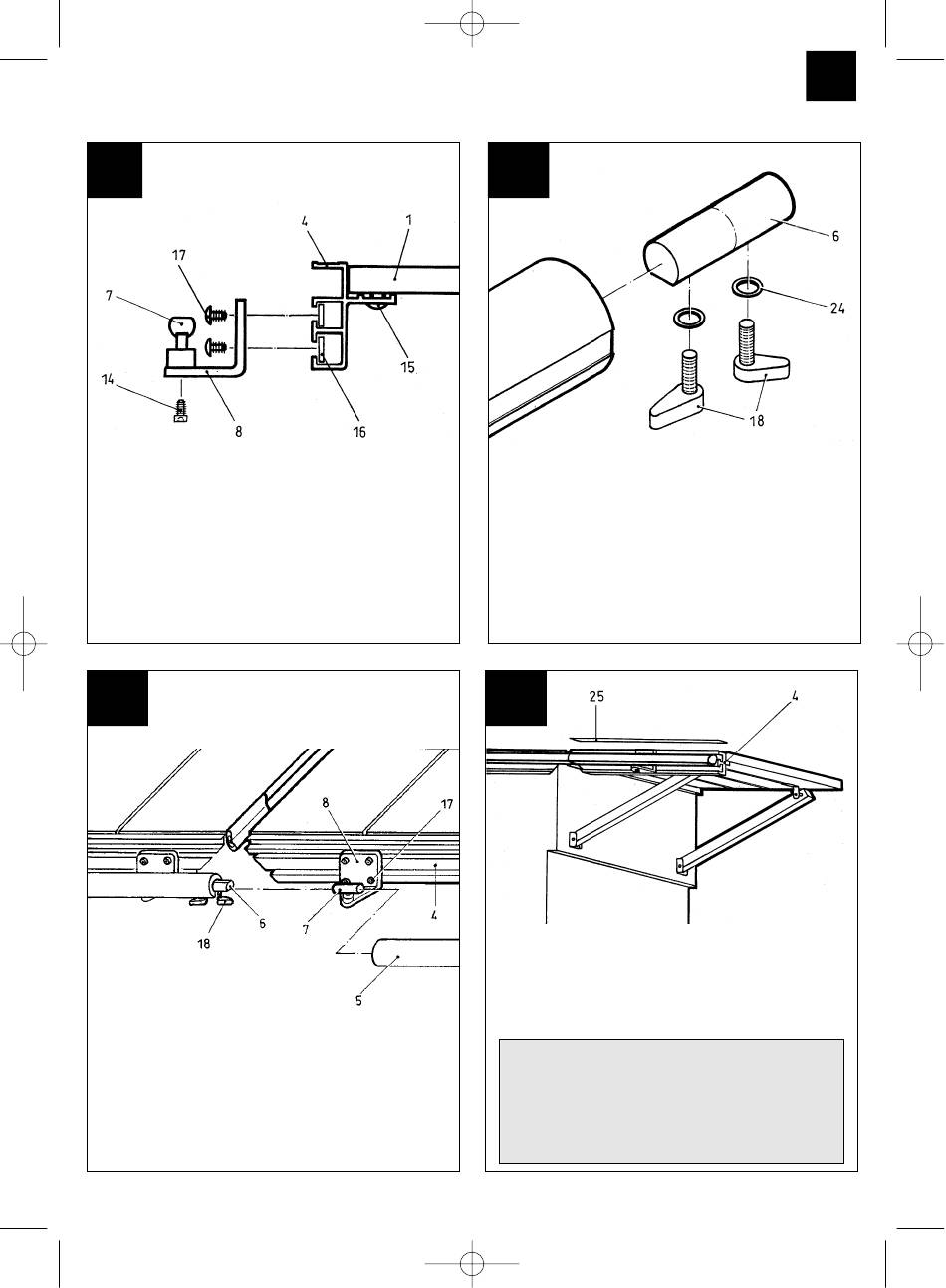

9
Ruuvaa kuperapäiset ruuvit M8x16 (17) ja
nelikantamutterit M8 (16) löysästi
ohjaustelineeseen. Työnnä ohjausteline
kantoprofiilin (4) uraan. Asenna osa (7) ruuvin
(14) avulla.
11
Yhdistä kantoprofiili LA (5) liittimen (7) ja
väliakselin (6) yli koneen kantoprofiiliin ja kiristä
kiristysvivulla (18). Kiristä lopuksi osaa (7).
09.11.2001 11:44 Uhr Seite 19
10
Ruuvaa kiristysvipu (18) aluslaattoineen (24) 2-
3 kierroksen verran väliakseliin (6)kuvan
osoittamalla tavalla. Työnnä osa (6) lopuksi
pöydän kantoprofiilin LA puoleen väliin ja
purista kiinni.
12
Mittalista (25) voidaan kiinnittää vain
puhdistettuun kantoprofiiliin (4) sekä koneen
pöytään. Huolehdi mittaskaalan
yhteensopivuudesta. Leikkaa lopuksi
ylimääräinen mittaskaala pois.
Huomaa:
Pöydän levennyksen voit laskea helposti
alas löysäämällä väliakselia ja työntämällä
se sivuuttain kantoprofiilin päälle. Irroita
lopuksi pidättimet.
