Anleitung TVB 900x720

Tekniset tiedot

Rakenne:
Pöydän koko:
Pöydän korkeus:
Maks. kuormitus:
Paino:
Kuvaus
Einhell-pöydänlevennys on erityisesti Einhell-
tarkkuuspyöräsahalle PKS 250 W/D tarkoitettu
varaosa. Sen on tarkoitus leventää työpöytää pitkiä
ja leveitä levyjä käsiteltäessä. Maksimikuormitusta
(25 kg) ei saa ylittää.
Kokoaminen

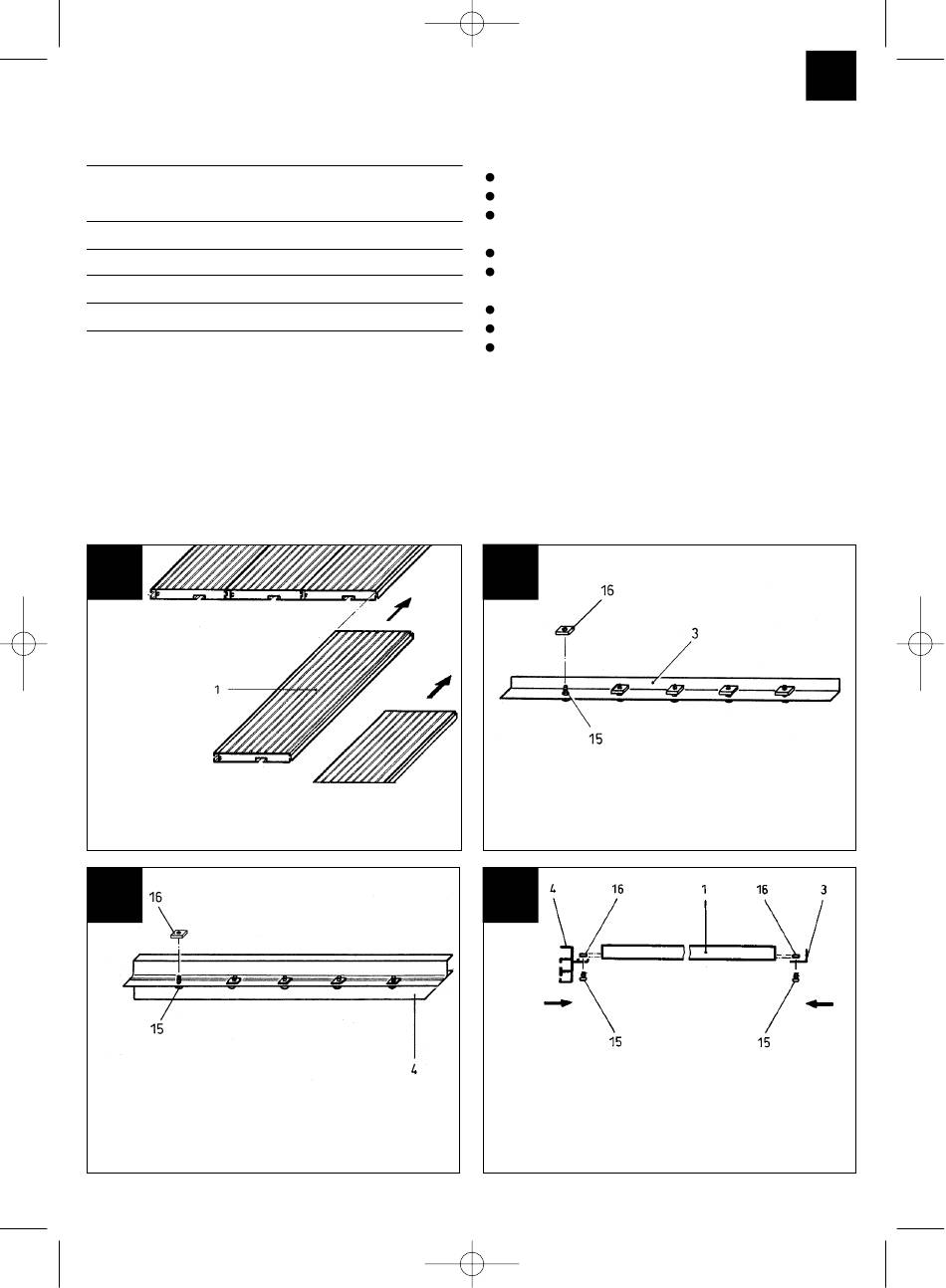

Piirustuksissa olevat numerot vastaavat varaosaluettelon juoksevaa numerointia.
1
Työnnä pöydän profiilit (1) kuvan osoittamalla
tavalla toisiinsa.
3
Työnnä kuperapäiset ruuvit M8x10 (15)
kantoprofiiliin (4) ja ruuvaa niihin
nelikantamutterit (16) 2-3 kierroksella.
09.11.2001 11:44 Uhr
Pöytäprofiilit alumiinia,
kiinnityselementit teräslevyä
900mm x 720mm
sama kuin koneen korkeus
25 kg
16,5 kg
Seite 17
Turvallisuustoimenpiteet
Noudata tarkkuuspyöräsahan turvallisuusohjeita.
Noudata tarkkuuspyöräsahan käyttöohjetta.
Asenna Einhell pöydänlevennyskappale vain
Einhell-tarkkuuspyöräsahaan.
Noudata kokoamisohjetta pöytää asennettaessa.
Noudata pöydän kuormitusrajaa teknisten tietojen
mukaan.
Pidä työpaikka aina puhtaana.
Älä kuormita pöytää turhaan materiaalilla.
Älä asenna raskaita työkaluja pöydälle.
2
Työnnä kuperapäiset ruuvit M8x10 (15)
päätypeltiin (3) ja ruuvaa niihin nelikantamutterit
(16) 2-3 kierroksella.
4
Ruuvaa lopuksi pöytäprofiilit (1), päätypelti (3) ja
kantoprofiili (4) kuvan osoittamalla tavalla
yhteen. Huolehdi siitä, että pöytä seisoo
suorassa kulmassa.
