Anleitung TVB 900x720
Dados técnicos
Execução:
elementos de fixação de chapa de aço
Tamanho da mesa:
Altura da mesa:
Carga máx.:
Peso:
Descrição
O alargamento da mesa Einhell é um acessório
especial para a serra circular de precisão Einhell
PKS 250 W/D. Serve para aumentar a largura da
mesa para material largo, em placas. A carga
máxima de 25 kg não deve ser excedida.

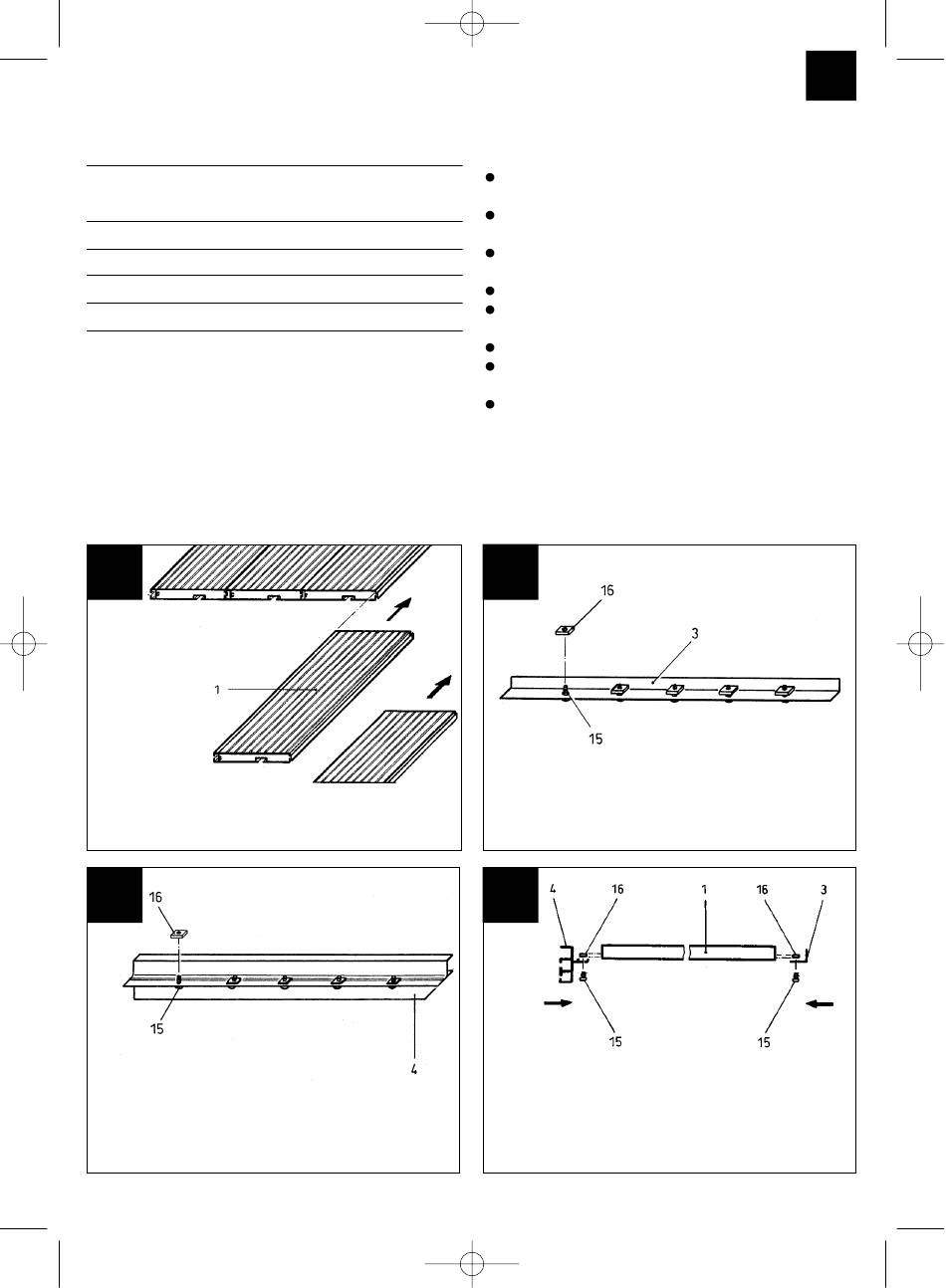

Montagem
Os números nos desenhos correspondem aos números na lista de peças sobressalentes
1
Encaixe os perfis da mesa (1) uns nos outros,
conforme o desenho acima.
3
Introduza os parafusos de cabeça de lentilha
M8x10 (15) no perfil de suporte (4) e atarraxe
depois as porcas quadradas (16), dando-lhes
2-3 voltas.
09.11.2001 11:44 Uhr
Perfis da mesa de alumínio,
900 mm x 720 mm
igual à altura da máquina
25 kg
16,5 kg
Seite 11
Instruções de segurança
Observe as instruções de segurança da serra
circular de precisão
Observe o manual de operação da serra circular
de precisão
Monte o alargamento da mesa Einhell somente
em serras circulares de precisão Einhell
Observe as instruções de montagem
Observe a carga máxima da mesa, indicada nos
dados técnicos
Mantenha sempre limpo o seu posto de trabalho
Não carregue a mesa desnecessariamente com
material
Não coloque ferramentas pesadas sobre a mesa
2
Introduza os parafusos de cabeça de lentilha
M8x10 (15) na cantoneira de fechamento (3) e
atarraxe depois as porcas quadradas (16),
dando-lhes 2-3 voltas.
4
Depois monte os perfis da mesa (1) com a
cantoneira de fechamento (3) e o perfil de
suporte (4) como se vê em cima. Ao fazer isso,
observe que a mesa deve ser ajustada em
ângulo recto.
